缺欠分类及对应代号

2023-07-02 理论教育版权反馈

【摘要】：残留气体形成的孔穴称为气孔。在焊缝金属中残留的固体杂物。焊缝金属和母材之间未结合的部分或焊缝金属各层之间未结合的部分称为未熔合；实际熔深与公称熔深之间的差异称为未焊透。第1类～第5类未包含的所有其他缺欠。表13-4为金属压焊焊接接头缺欠的分类及说明。

1.焊接缺欠可根据其性质、特征分为6类

1）裂纹。一种在固态下由局部断裂产生的缺欠，它可能源于冷却或应力效果。微观裂纹是指显微镜下才能观察到的裂纹。

2）孔穴。残留气体形成的孔穴称为气孔。

3）固体夹杂。在焊缝金属中残留的固体杂物。

4）未熔合及未焊透。焊缝金属和母材之间未结合的部分或焊缝金属各层之间未结合的部分称为未熔合；实际熔深与公称熔深之间的差异称为未焊透。

5）形状和尺寸不良。焊缝的外表面形状或接头的几何形状不良。

6）其他缺欠。第1类～第5类未包含的所有其他缺欠。

2.焊接缺欠的表示方法

需要对缺欠做标注时，应采用“缺欠+标准编号+代号”的方法表示。

例如：裂纹（100）可以标记为缺欠：GB/T6417.1—100。

3.缺欠的分类及说明

表13-3为金属熔化焊焊接接头缺欠的分类及说明。表13-4为金属压焊焊接接头缺欠的分类及说明。

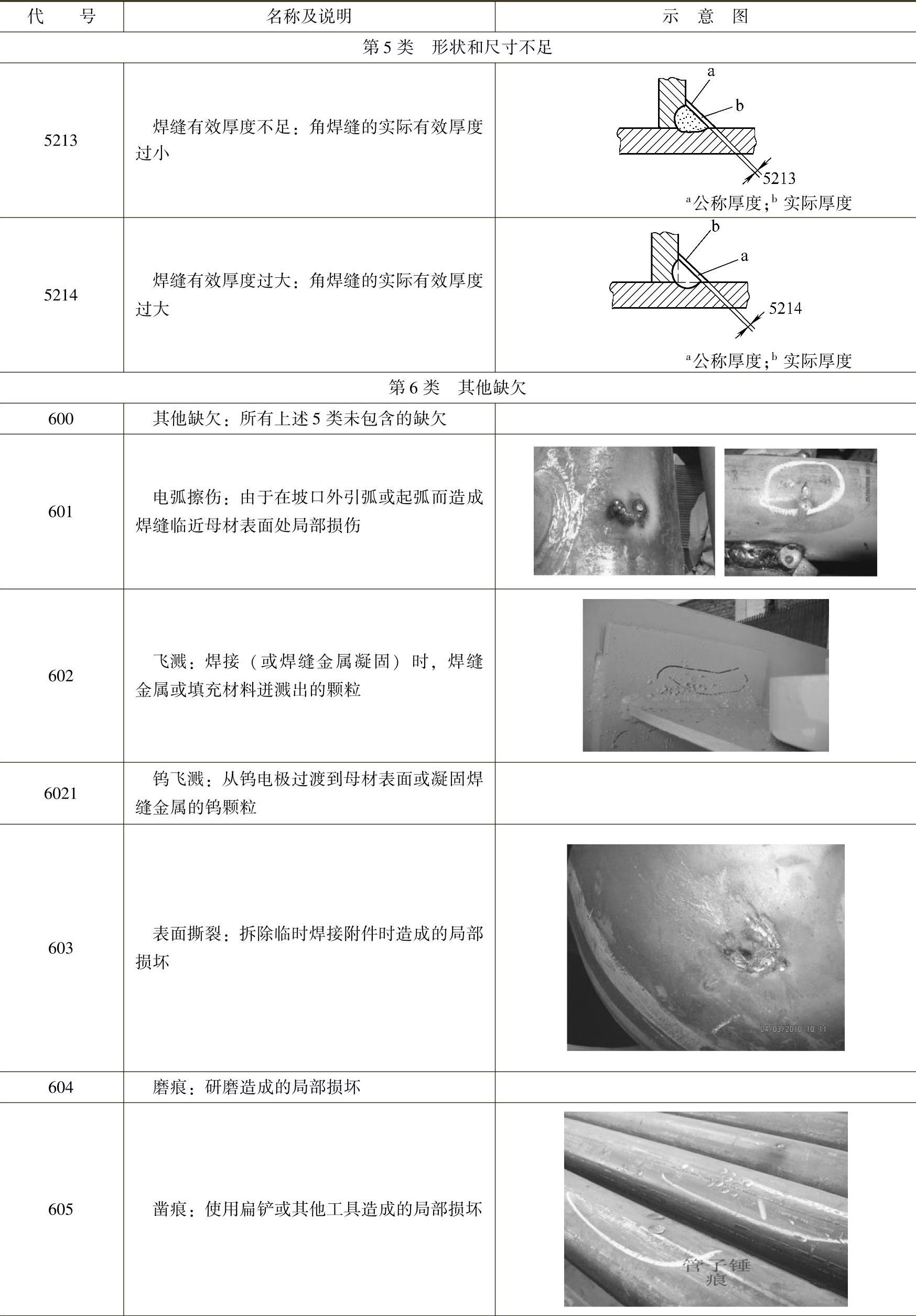

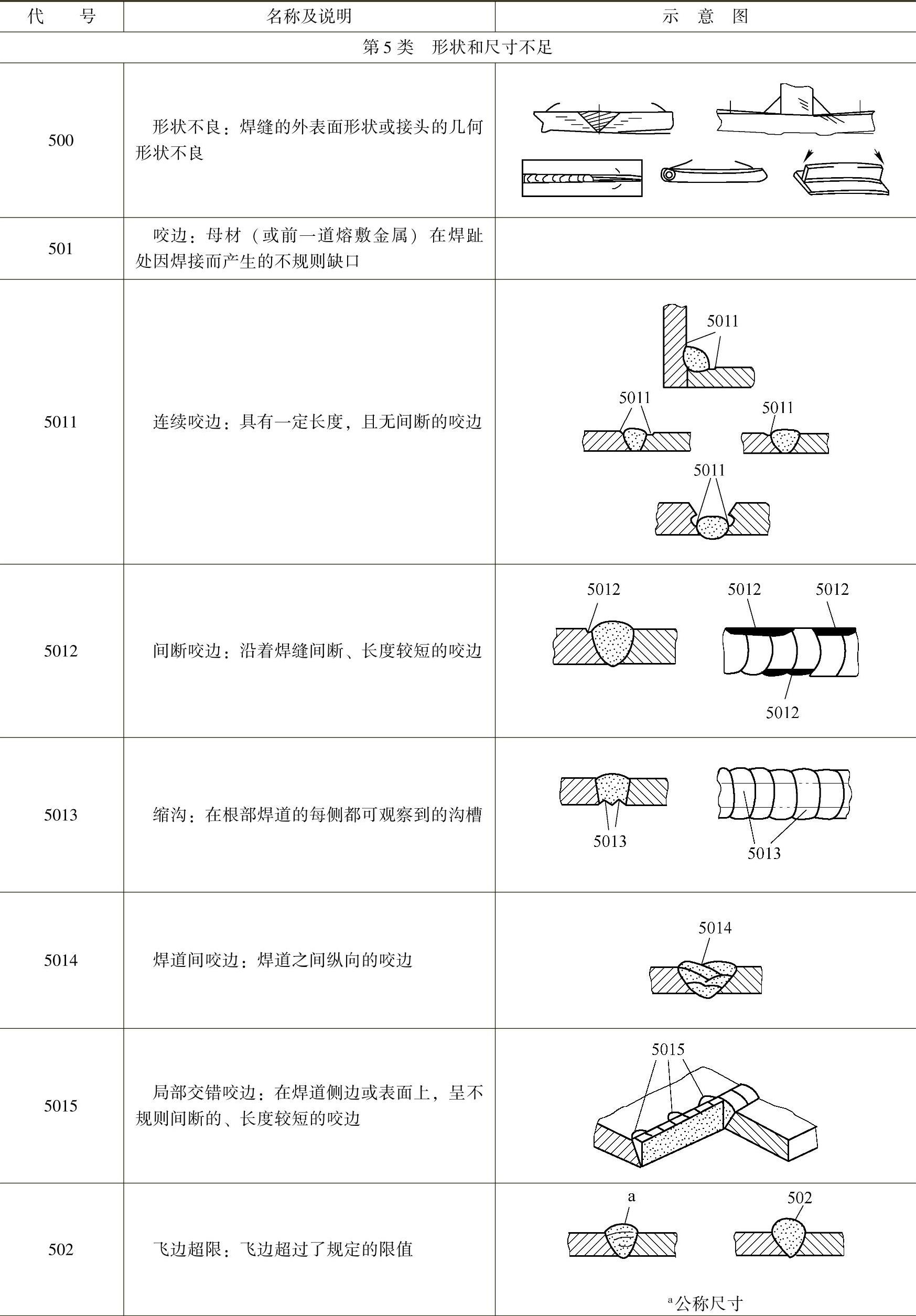

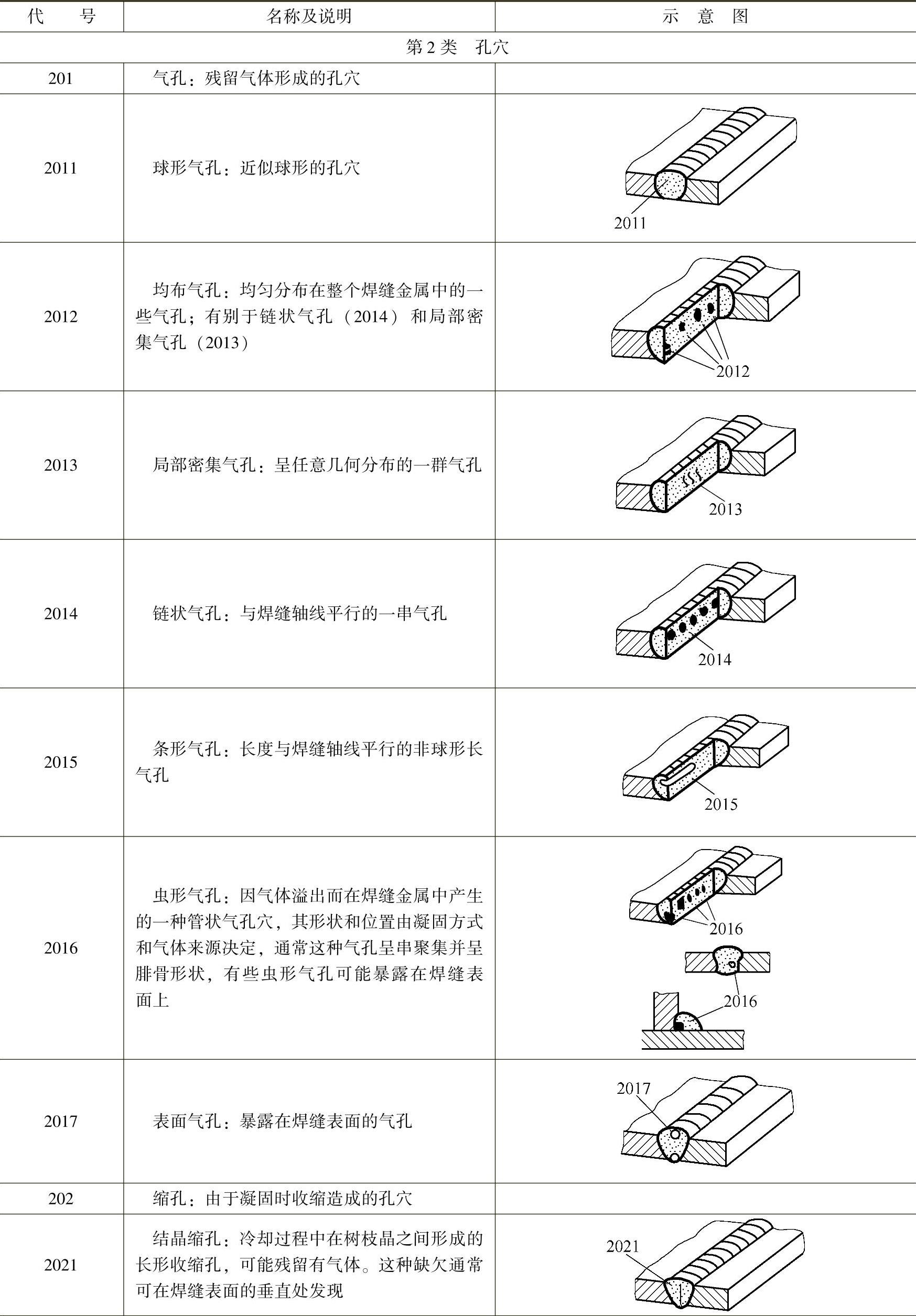

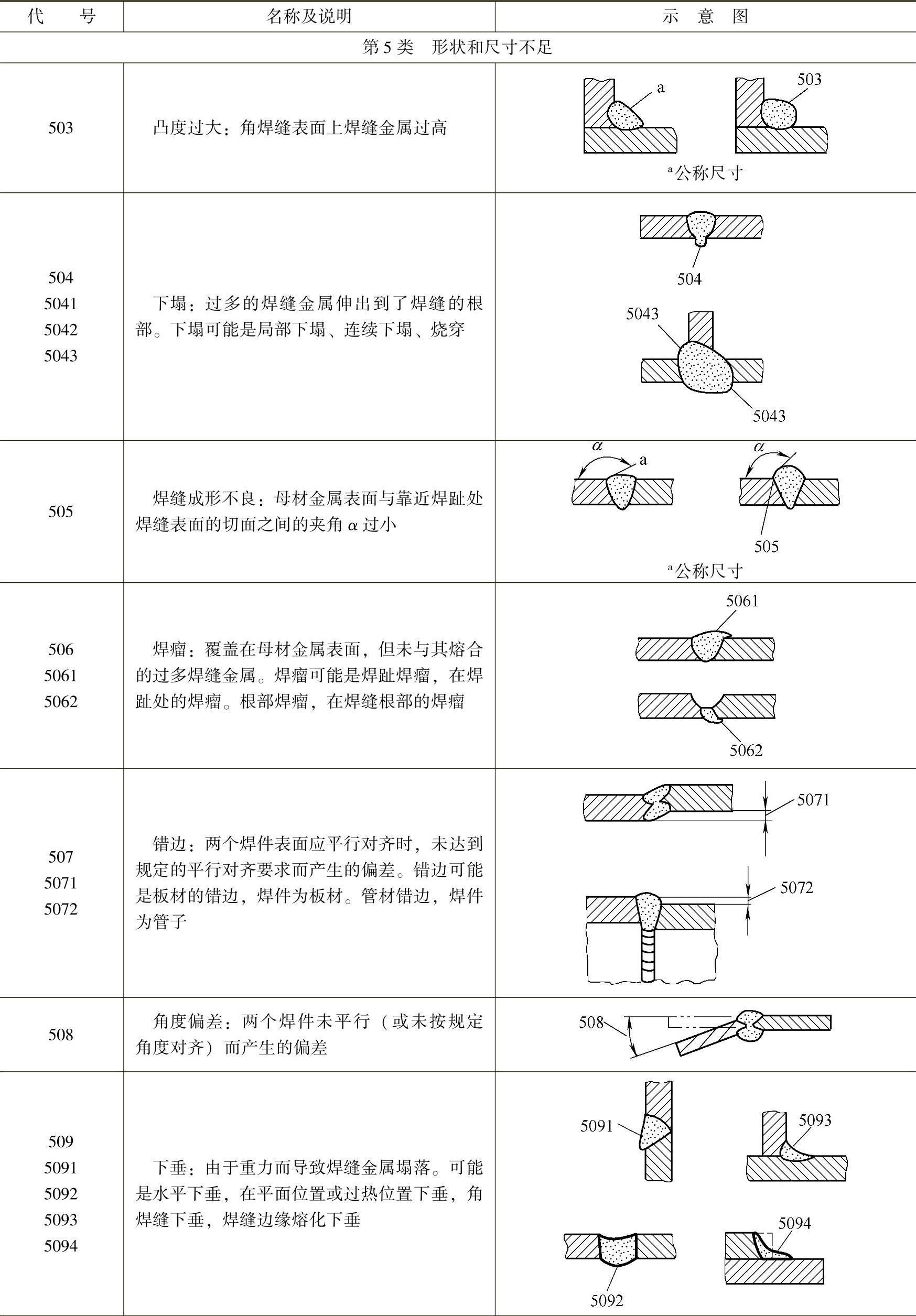

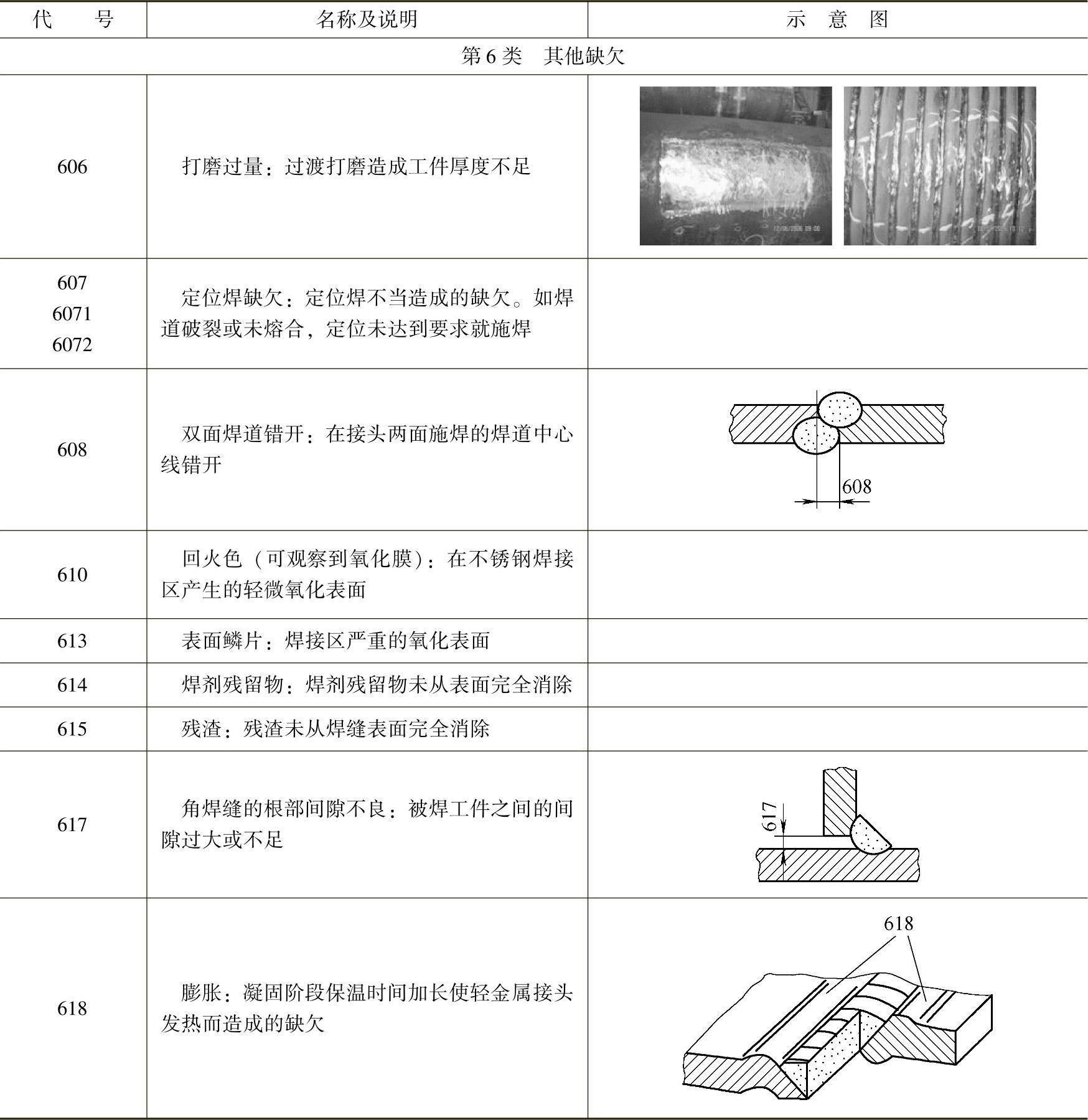

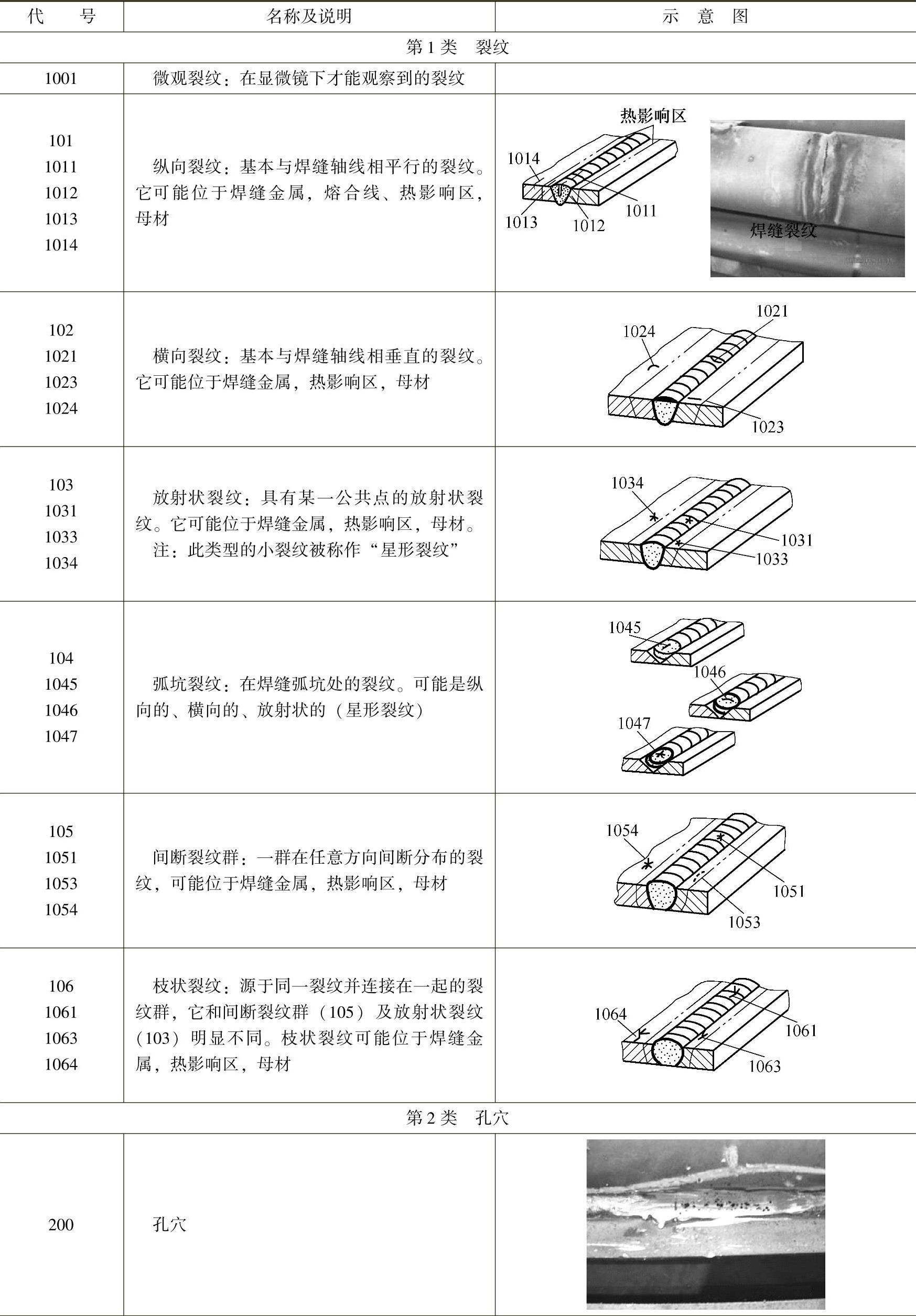

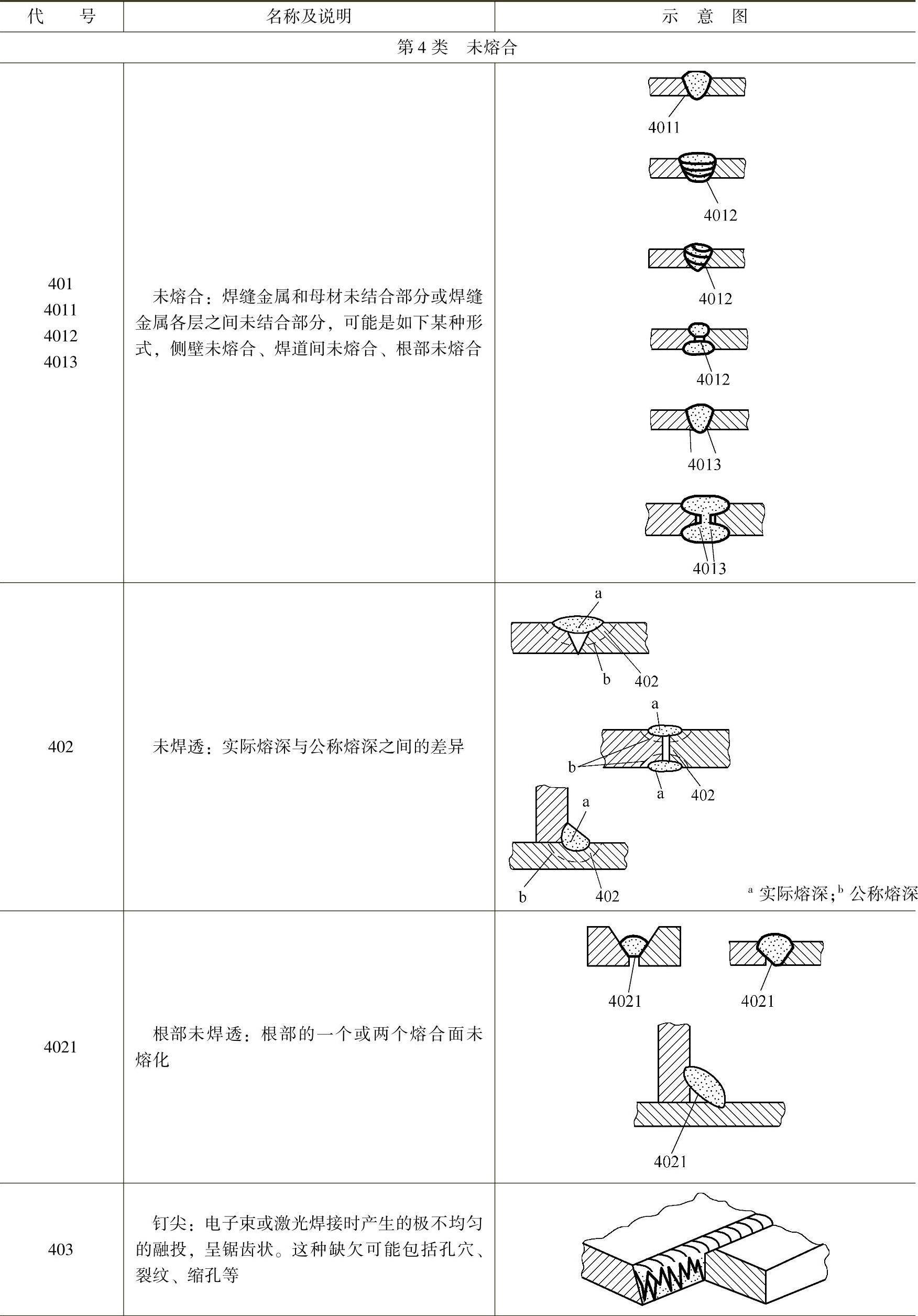

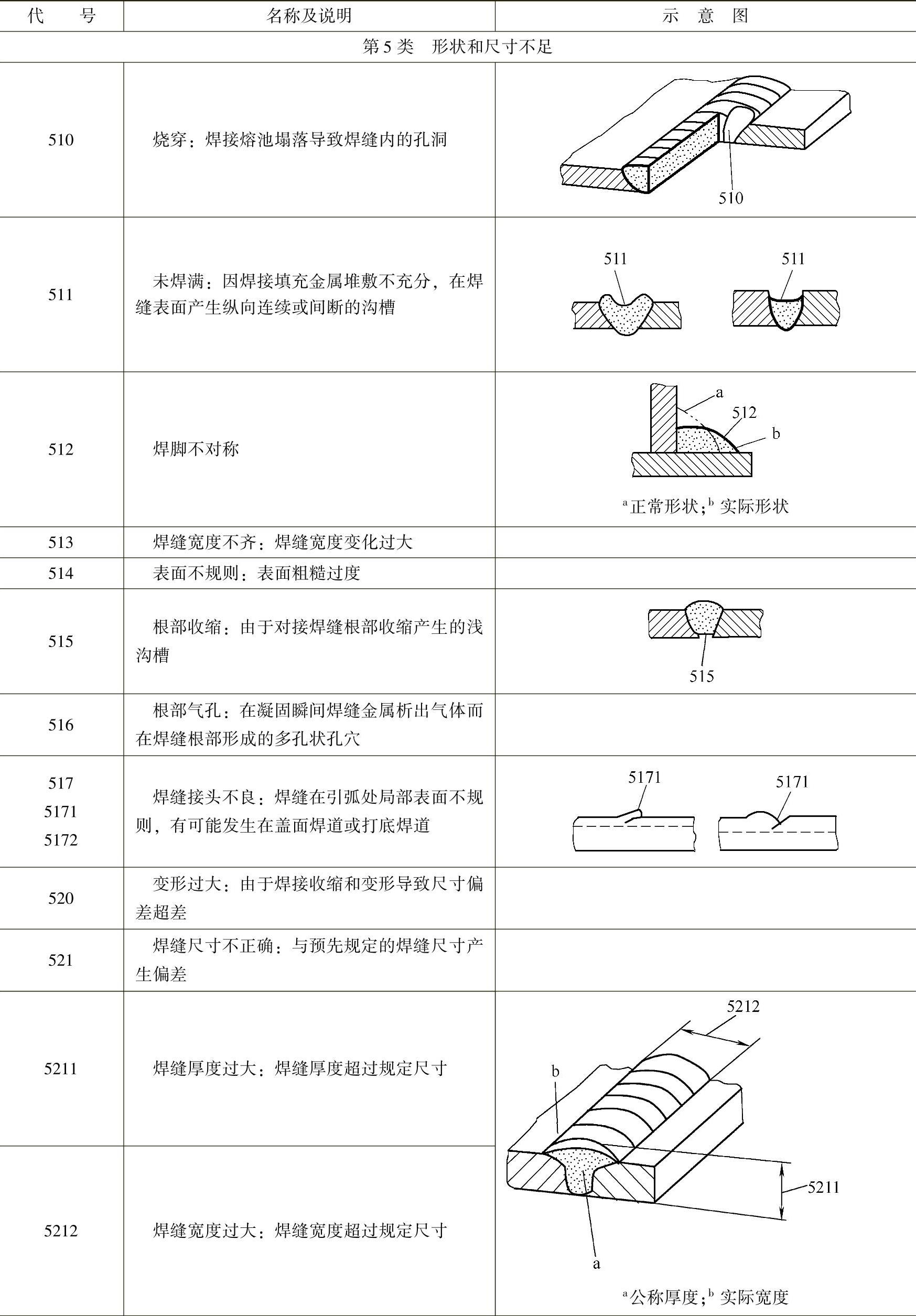

表13-3 金属熔化焊焊接接头缺欠的分类及说明（GB/T6417.1—2005）

（续）

（续）

（续）

（续）

（续）

（续）

（续）

（续）

（续）

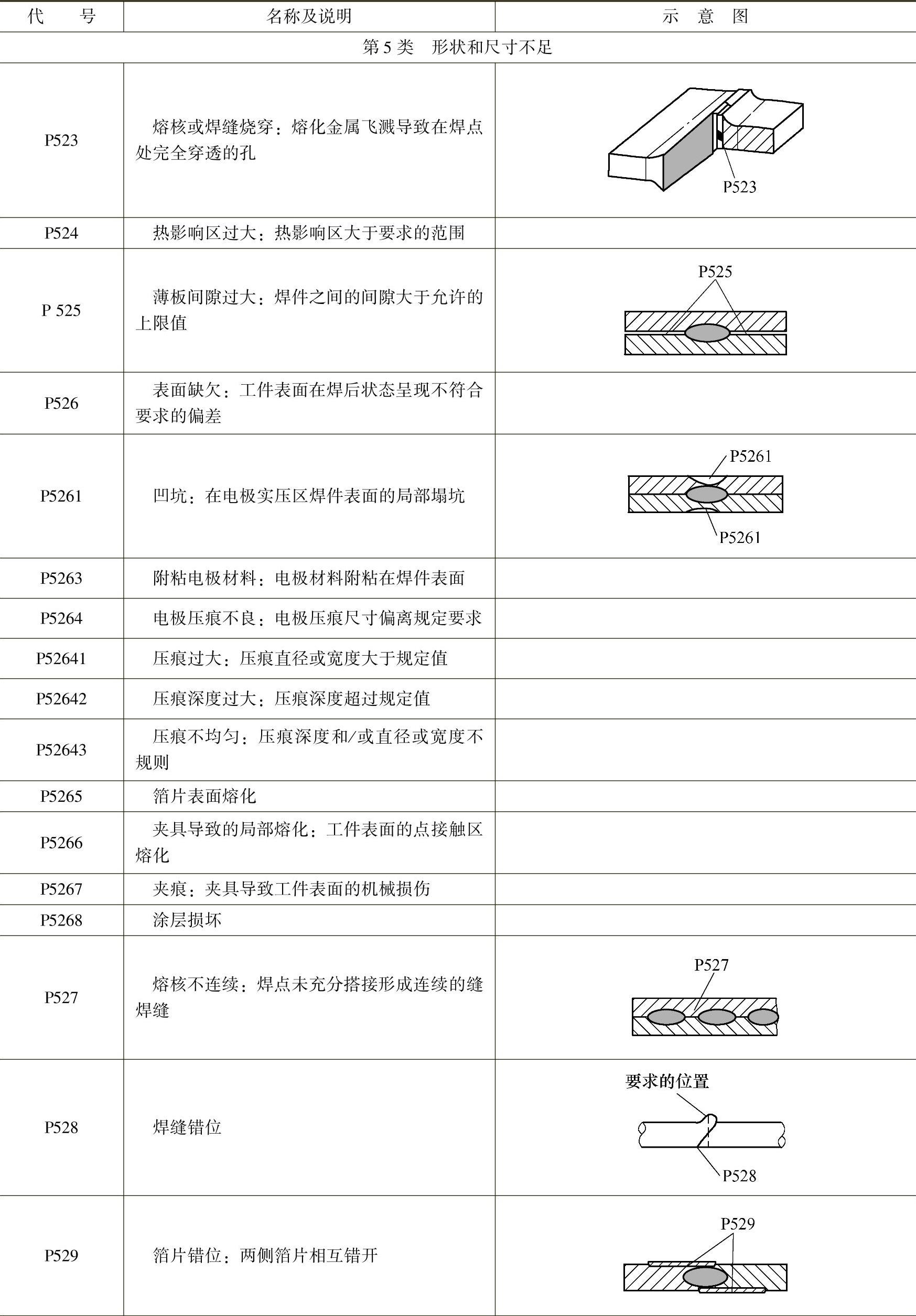

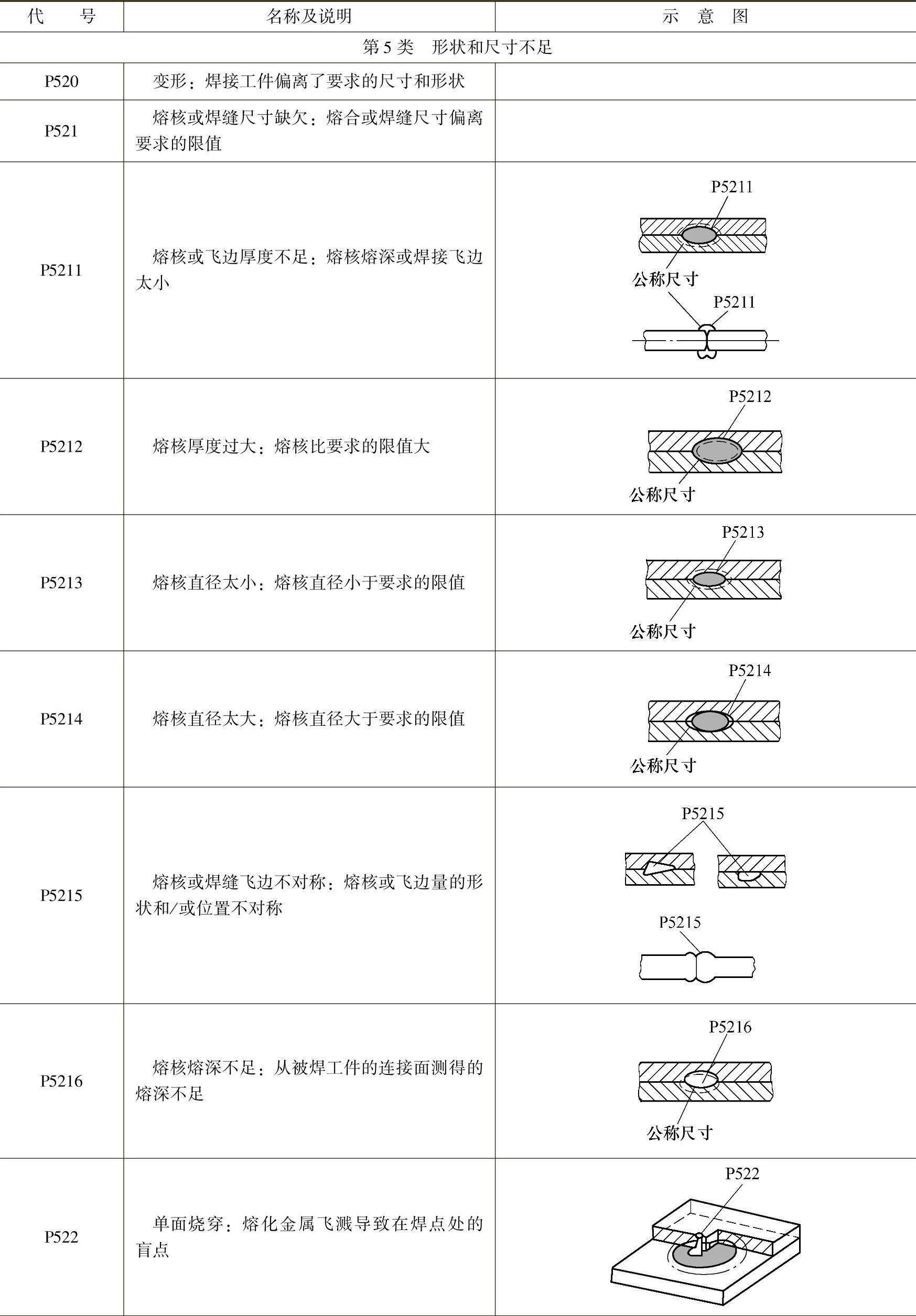

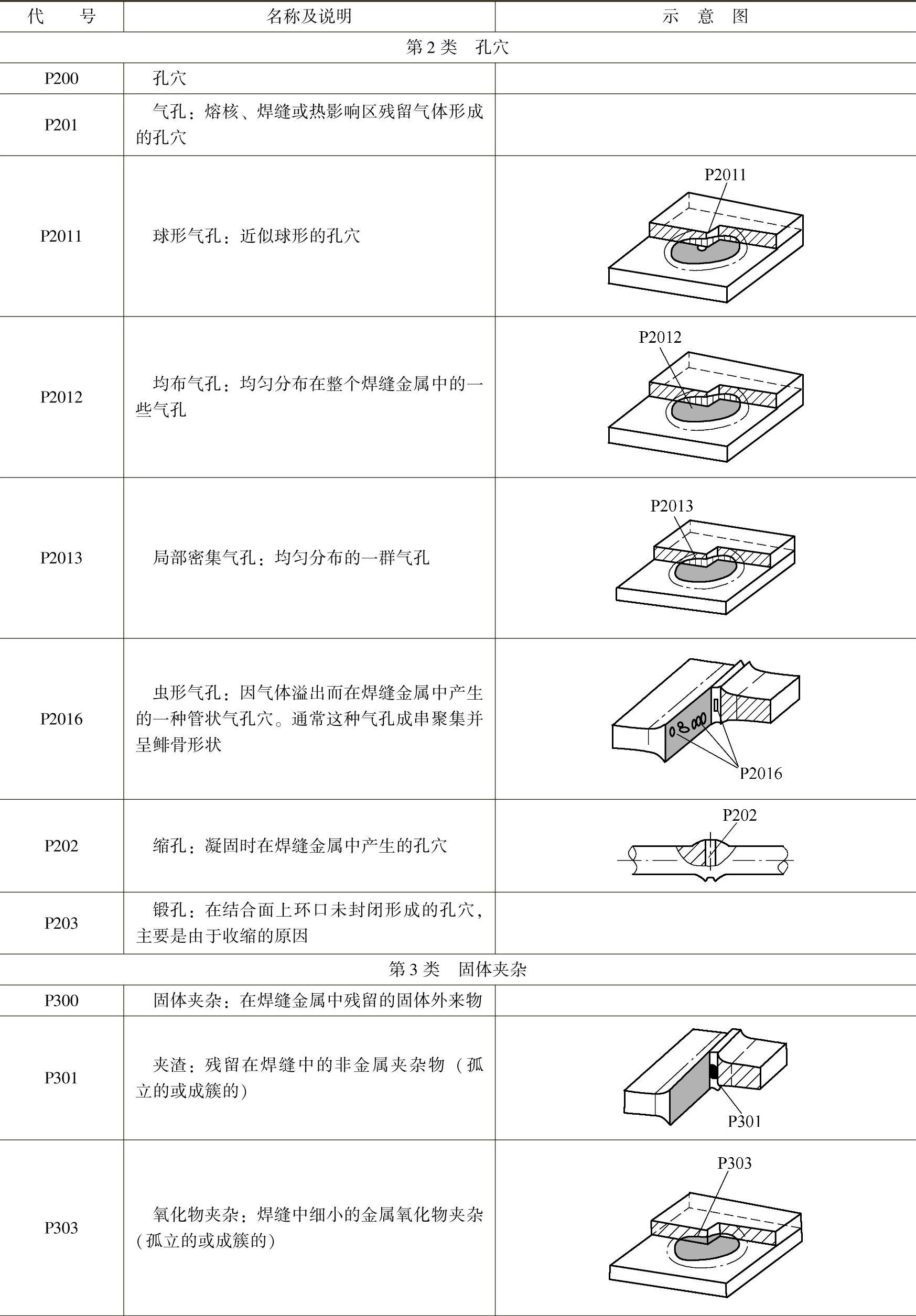

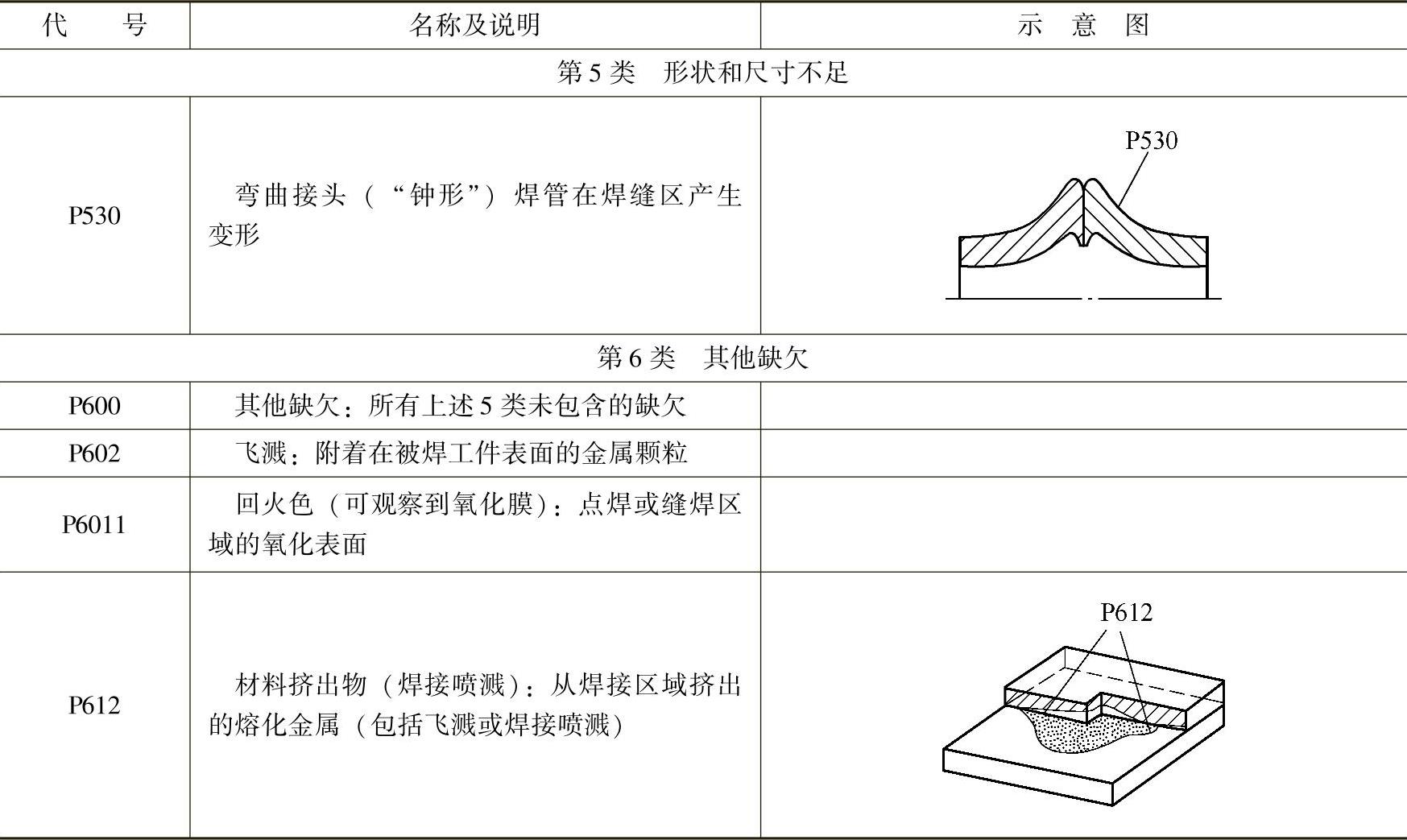

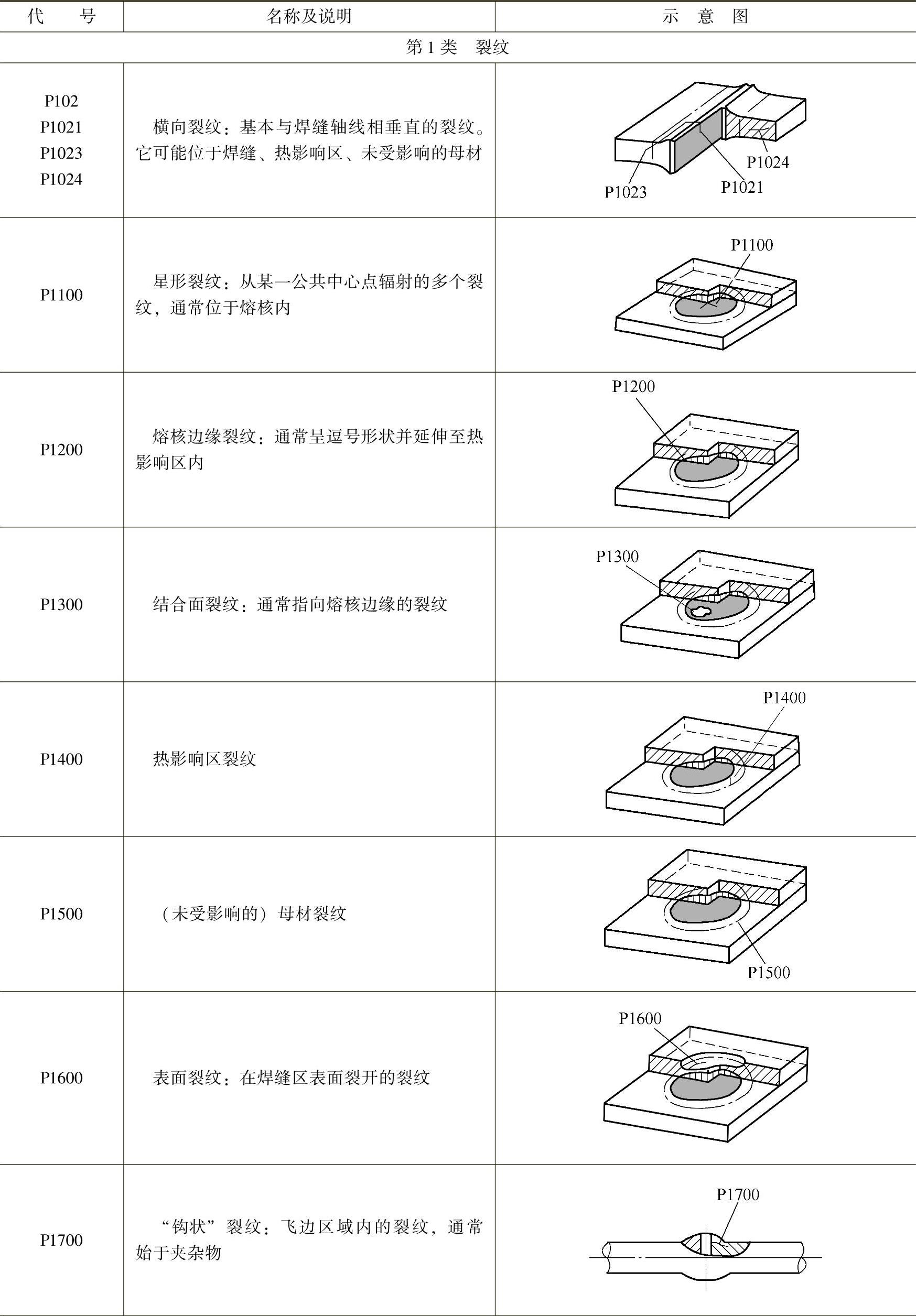

表13-4 金属压焊焊接接头缺欠的分类及说明（GB/T6417.2—2005）

（续）

（续）

（续）

（续）

（续）

（续）
