数字化焊接车间的基本组成方式
【摘要】：数字化焊接车间由监控服务器、数字化焊接设备、监控客户端、网络摄像机、视频服务器、电量与非电量传感器、网络交换机、路由器、网络防火墙等组成。数字化车间系统的各种功能服务器和客户端都作为网络节点接入到车间的工业以太网中，实现生产信息的集中监控和管理。图12-16是一个数字化焊接车间的监控与管理结构示意图。4）焊接过程信息整合与处理。负责网络上所有节点的数据交换，是各个节点进行可靠数据通信的基础。
数字化焊接车间由监控服务器、数字化焊接设备、监控客户端、网络摄像机、视频服务器、电量与非电量传感器、网络交换机、路由器、网络防火墙等组成。数字化车间系统的各种功能服务器和客户端都作为网络节点接入到车间的工业以太网中，实现生产信息的集中监控和管理。图12-16是一个数字化焊接车间的监控与管理结构示意图。

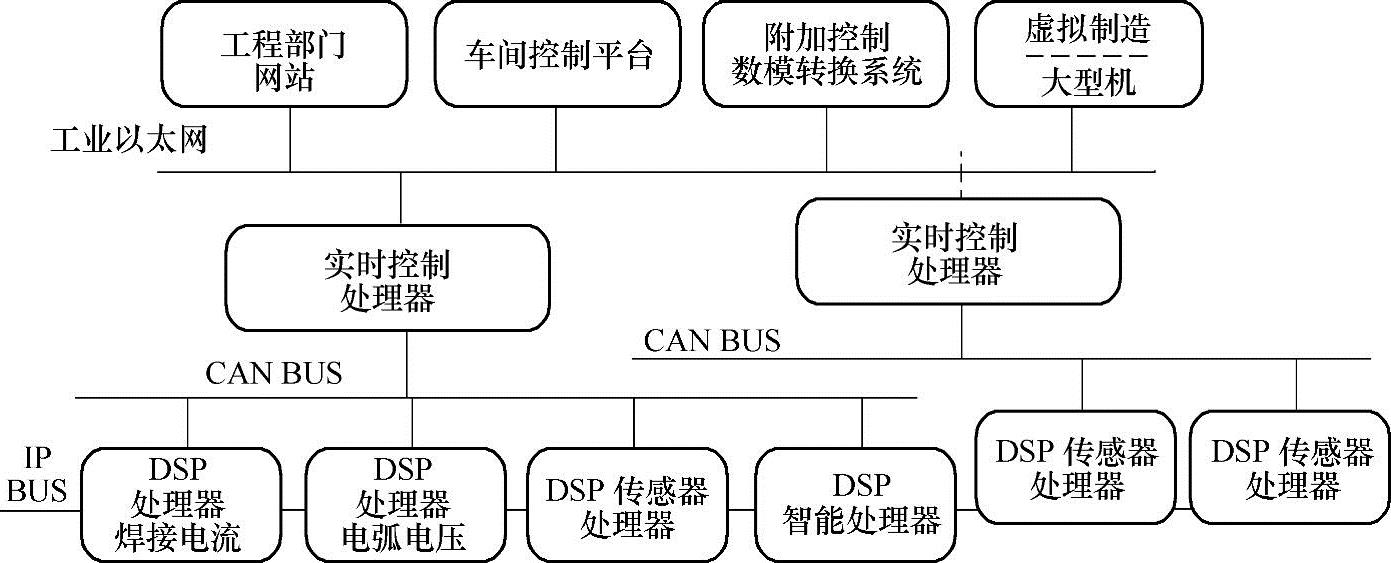

图12-16 数字化焊接车间的监控与管理结构示意图
1）监控服务器。监控服务器是系统的核心，负责配置和管理系统中所有的自动化设备节点，采集、整理系统信息和数据，并对监控账户进行管理。监控服务器按照功能可分为数据库服务、视频服务、焊接设备监控代理、监控服务四个部分。
2）自动化焊接设备。数字化焊接设备是数字车间生产执行单元。任何具备网络监控接口的自动化焊接设备都可以作为网络节点接入系统，能够提供焊接程序文件和数据采集文件的上传和下载、控制器及各个模块状态的监控等。
3）监控设备。监控设备是管理人员的眼睛，由摄像头或数据采集设备构成。管理人员可以查看自动焊接设备的实时运行状态，焊接摄像头用于采集焊接过程的图像信息，电量与非电量传感器用于采集焊接电流、电弧电压、送丝速度、焊接速度、气体流量、工件应力状态等信息。
4）焊接过程信息整合与处理。将焊接过程的所有信息，比如视频信息、坡口形貌、实际执行的焊接参数等以时间和画面的形式组合储存，对焊接过程进行分析、评估和追溯，并实现远程诊断和操作。
5）网络交换机。负责网络上所有节点的数据交换，是各个节点进行可靠数据通信的基础。路由器是可选节点，在需要连接其他网络时负责网络数据转发。网络防火墙也是可选节点，为系统的网络节点提供对外的网络安全保障，只有在需要连接其他网络并且对所连接网络不信任时才需要。
