【摘要】：工程机械厂金属结构车间 图11-4为某金属机械厂的金属结构车间平面布置图。车间全长106.5m，宽48m。另外有1t摇臂吊车16台，铲车2台，装卸料车1台，自动焊机1台，半自动气体保护焊机40台，焊条电弧焊机11台，焊接变位机若干。
（1）工程机械厂金属结构车间 图11-4为某金属机械厂的金属结构车间平面布置图。车间全长106.5m，宽48m。分为3跨，露天仓库在车间的横向端部，存放钢材和成品等。图中标出了各种设备在车间的存放地点，并用数字进行标注。另外有气体保护焊机20台，焊条电弧焊机15台、变位机2台、平台若干。
（2）轧管机、液压机厂金属结构车间 图11-5所示为5000t/年的轧管机、液压机厂金属结构车间，全长154.5m，宽48m。分为两跨，露天仓库在车间的端部，存放钢材和成品等。图中标出了各种设备在车间的存放地点，并用数字进行标注。
另外有1t摇臂吊车16台，铲车2台，装卸料车1台，自动焊机1台，半自动气体保护焊机40台，焊条电弧焊机11台，焊接变位机若干。
（3）锅炉厂锅筒车间 图11-6所示为某锅炉厂的锅筒车间，专门制造筒体结构。该车间全长152m，宽75m。分为4跨，包括露天仓库，存放钢材和成品等。图中标出了各种设备在车间的存放地点，并用数字进行标注，总体上分布合理。

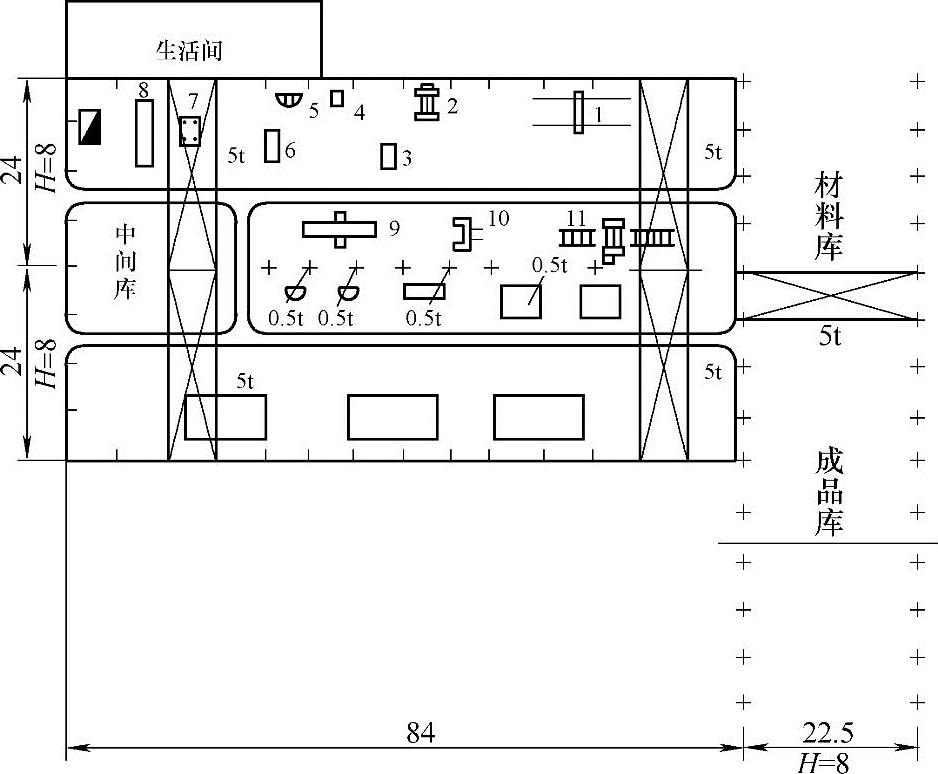

图11-4 金属机械厂的金属结构车间平面布置图
1—CNC切割机 2—6×1700三辊卷板机 3—联合冲剪床 4—快速剪 5—Φ50摇臂钻床 6—250t压力机 7—300t油压机 8—主梁弯曲装置 9—1×3m龙门刨 10—6×2500龙门剪 11—6×1500钢板校平机

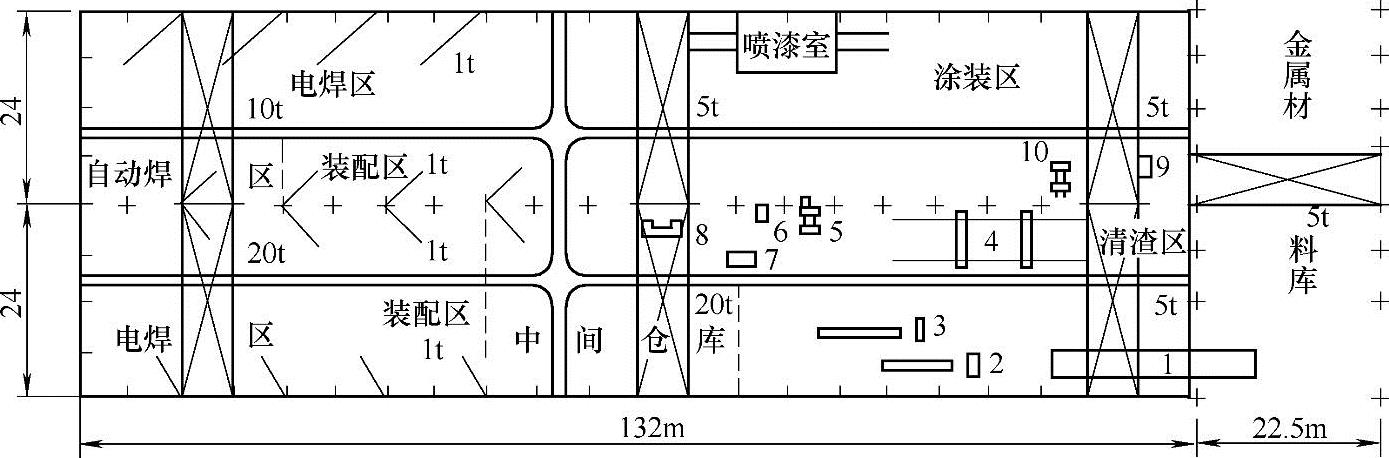

图11-5 5000t/年的轧管机、液压机厂金属结构车间
1—抛丸机 2—冲剪机 3—带锯床 4—数控气割机 5—卷板机 6—125t压力机 7—500t油压机 8—剪床 9—冲型剪床 10—小卷板机

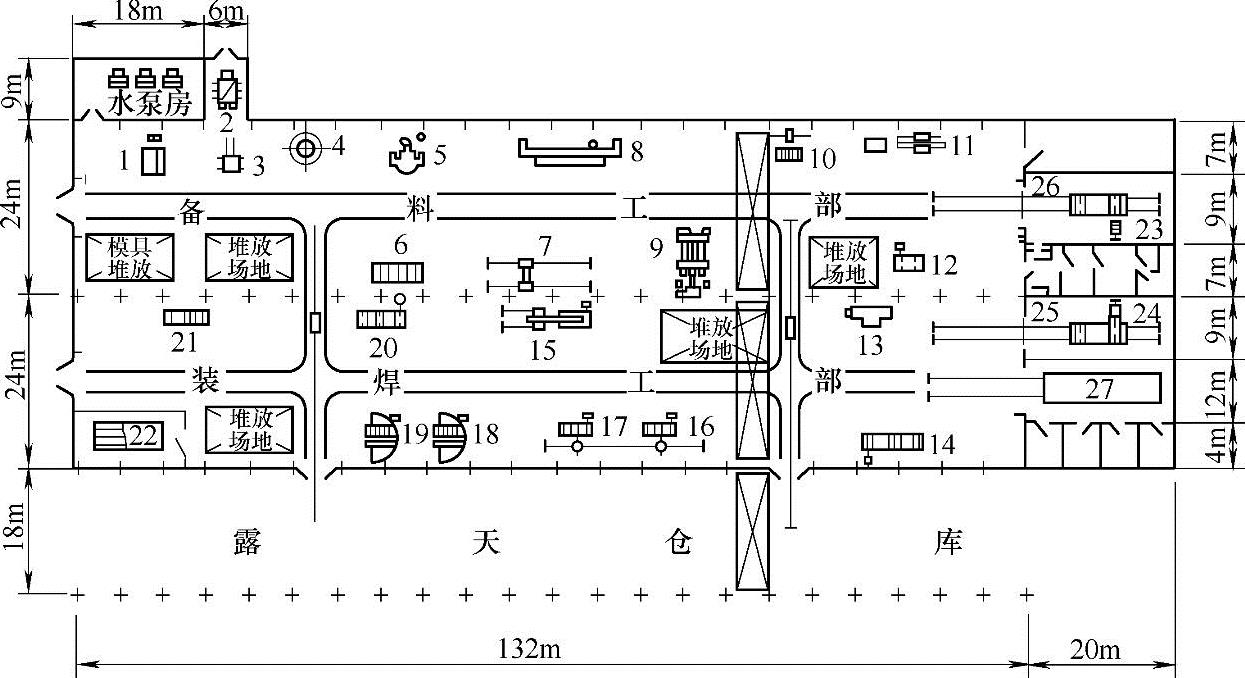

图11-6 锅炉厂锅筒车间
1—水压机 2—加热炉 3—内燃机叉车 4—封头余量气割机 5—双柱立式车床 6—气割机 7—数控切割机 8—刨边机 9—四辊卷板机 10—纵缝碳弧气刨装置 11—焊接操作机 12—滚轮架 13—焊接操作机 14—滚轮架 15—焊接操作机 16—焊缝磨锉装置 17—环缝碳弧气刨装置 18—摇臂钻床 19—摇臂钻床 20、21—滚轮架 22—水压试验台 23、24—X光探伤机 25、26—专用平板车 27—退火炉及电焊机若干
