1.工业纯铝卧式储罐的焊接

图7-61所示为4m³工业纯铝卧式储罐的外形。材料为1035工业纯铝，筒体由三个筒节拼焊组成，壁厚6mm；封头壁厚8mm，拼焊后冷压成形。采用手工交流钨极氩弧焊焊接。

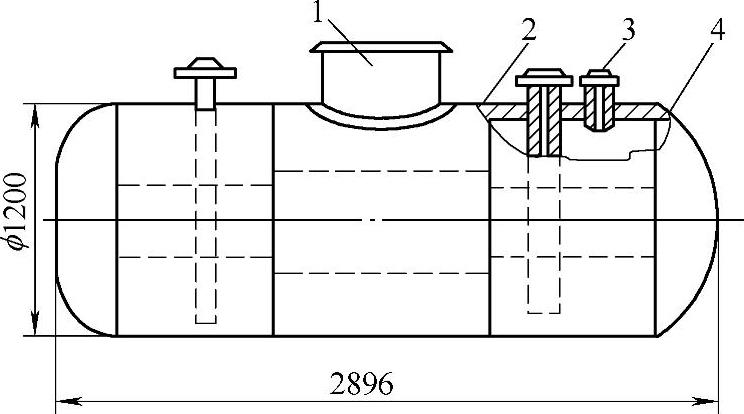

图7-61 4m³工业纯铝卧式储罐

1—人孔 2—筒体 3—管接头 4—封头

（1）焊前准备筒体纵缝对接不开坡口，间隙为2mm；封头拼焊开70°的V形坡口，钝边为1～1.5mm，对接间隙为3mm。焊前对焊件进行清理，先用丙酮清洗油污，然后用直径小于0.15mm不锈钢钢丝刷对坡口及其两侧来回刷几次，并用刮刀清理坡口内的氧化膜。焊丝使用前，用化学方法清洗。

（2）焊接材料焊丝采用与母材同牌号的焊丝；氩气纯度（体积分数）为99.99%；钨极采用铈钨极。

（3）焊接参数对于6mm厚的板，焊丝直径为5～6mm，钨极直径为5mm，焊接电流为190A，喷嘴直径为14mm，电弧长度为2～3mm，焊前不预热；对于8mm厚的板，焊丝直径为6mm，钨极直径为6mm，焊接电流为260～270A，喷嘴直径为14mm，电弧长度为2～3mm，焊前预热150℃。

焊后，对储罐所有的环缝、纵缝进行渗透检测及100%X射线无损检测，未发现任何焊接缺陷，质量合格。

2.大直径钢管窄间隙热丝TIG焊接

图7-62所示为大直径钢管窄间隙热丝TIG焊接接头坡口，钢管材料为SA335-P12无缝钢管，规格ϕ356mm×60mm。化学成分（质量分数，%）：C0.12，Mn0.47，Si0.38，Mo0.55，S0.010，P0.012。

1）焊接设备为法国Polysoude公司生产的窄间隙TIG焊接系统，由PC600直流焊接电源、热丝电源、冷却系统、NG焊枪和WP焊枪构成的焊接机头、送丝机、控制系统、焊接机床及操作机等构成。气动卡盘式旋转机床与焊接机头联动控制，通过编程实现自动焊接。焊接过程中，接头位于管件正上方，管件转动。

2）电极为铈钨极，ϕ4mm，填充丝为TIG-1C，ϕ1.0mm。

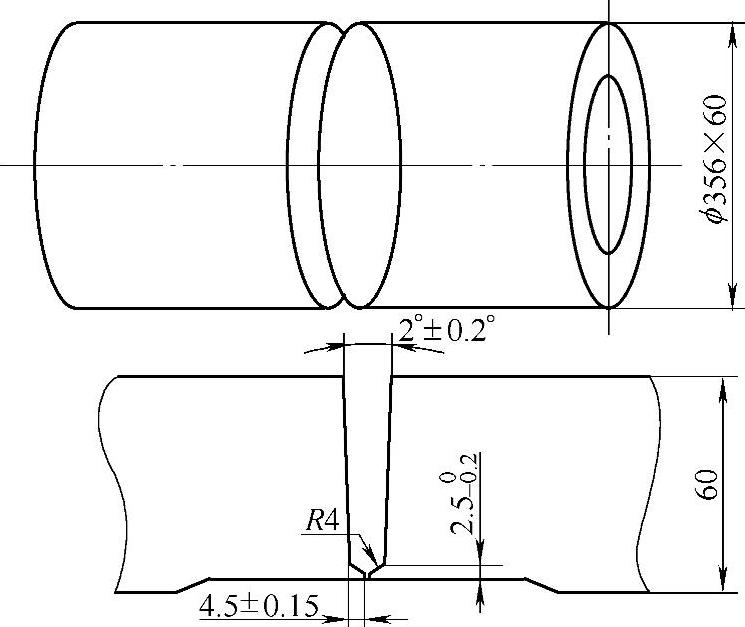

图7-62 窄间隙热丝TIG焊接接头坡口

3）焊接时，先用NG焊枪进行打底焊，并填充至坡口深度40mm处，然后用WP焊枪继续焊接，填满整个坡口并进行盖面。优化的焊接参数见表7-24。

表7-24 焊接参数

4）焊后检查，焊缝成形美观，鳞片均匀，超声检测未见内部焊接缺陷。
