焊接接头冲击试验方法优化
【摘要】：图5-25 焊接接头冲击试样样坯截取方位a）缺口在焊缝 b）缺口在热影响区夏比摆锤冲击试验按照GB/T 229—2007的规定进行。焊接接头冲击试验方法中规定以10mm×10mm×55mm带有V形缺口的试样为标准试样。如做系列温度的冲击韧度试验，可给出冲击试验结果与试验温度的关系曲线，进而评价延性-脆性转变温度。
1.试样及制备
按照GB/T 2650—2008的要求，从焊接试板截取冲击试样，见图5-25。

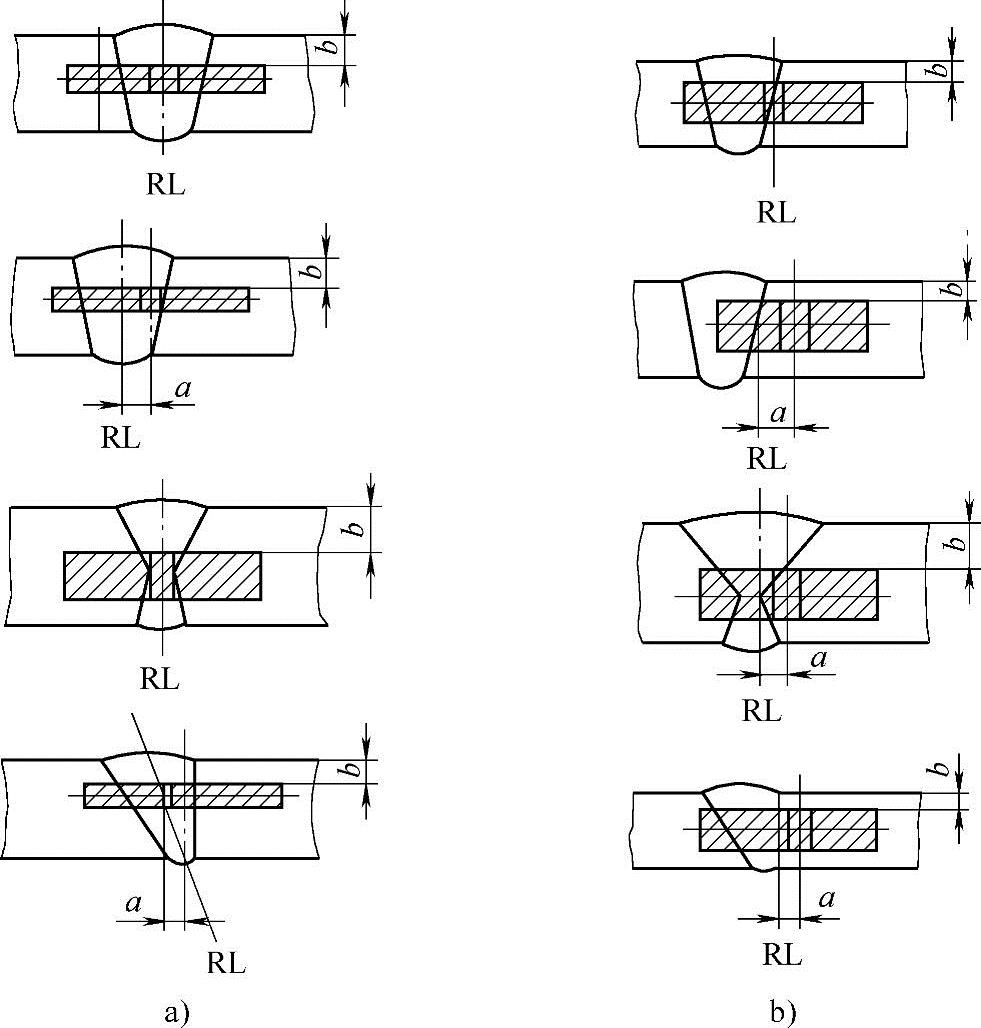

图5-25 焊接接头冲击试样样坯截取方位（缺口面垂直试件表面）
a）缺口在焊缝 b）缺口在热影响区（RL缺口在焊缝时为上焊缝中心线，缺口在热影响区时为试样上的熔合线，a缺口中心到RL的距离，b试样表面到试板表面的距离）
夏比摆锤冲击试验按照GB/T 229—2007的规定进行。焊接接头冲击试验方法中规定以10mm×10mm×55mm带有V形缺口的试样为标准试样。试样尺寸及偏差应符合图5-26和表5-17的规定要求。缺口根部应加工光滑，不得有与缺口轴线平行的明显划痕。在毛坯试件无法切取标准试样的情况下，采用小尺寸试样。

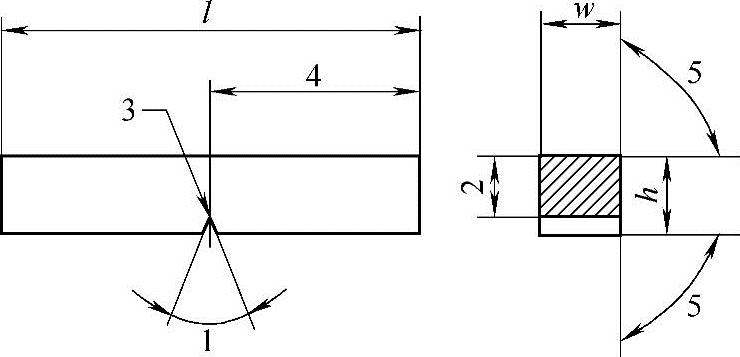

图5-26 夏比冲击试样

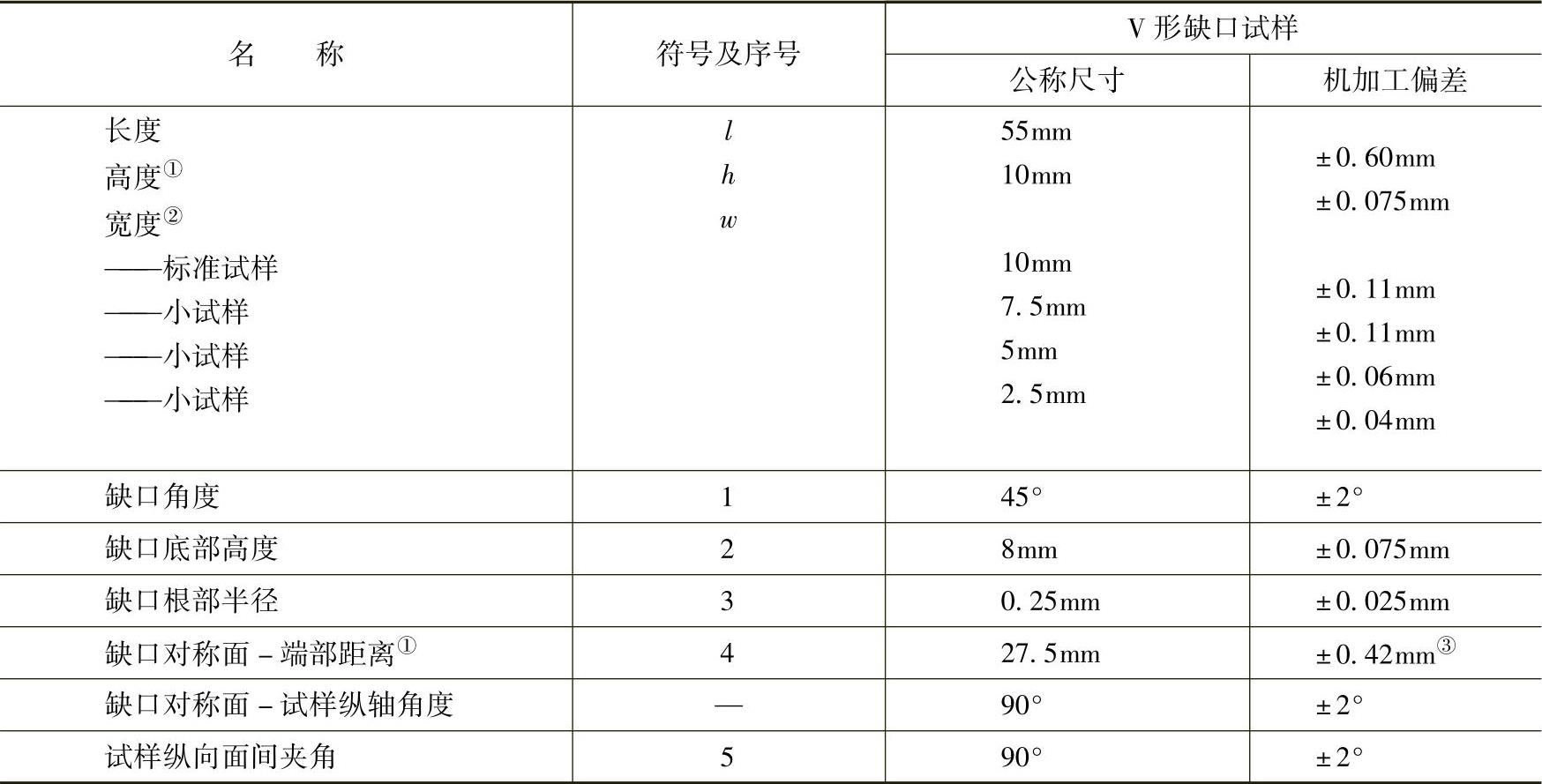

表5-17 冲击试样的尺寸与偏差
①除端部外，试样表面粗糙度应优于Ra 5μm。
②如规定其他高度，应规定相应偏差。
③对自动定位试样的试验机，建议偏差用±0.165mm代替±0.42mm。
2.试验与结果记录
试验结果可以用冲击吸收能表示，还可给出侧向膨胀值、剪切断面百分比。如做系列温度的冲击韧度试验，可给出冲击试验结果与试验温度的关系曲线，进而评价延性-脆性转变温度。
试验记录要详实，应记录试样形式和几何尺寸、缺口方位、试验温度、加载速度、试样破断的冲击吸收能、断口形貌等，发现的缺陷种类和位置等也应记录在册。
