1.试样及制备

按照GB/T 2653的要求，从焊接试板截取弯曲试样。弯曲试样分为正弯（或面弯）、背弯和侧弯三种，有横向弯曲和纵向弯曲两种方式。图5-23为焊接接头弯曲试样的几何尺寸。试验过程中，通过弯曲变形使焊接接头的表面或横截面发生拉伸变形。

对于横向弯曲试验，试样宽度b应等于焊接接头处母材的厚度；当相关标准要求对整个厚度（≥30mm）试样进行弯曲试验时，可以截取若干试样覆盖整个厚度。

对于侧弯试验，试样宽度b应等于焊接接头处母材的厚度；试样厚度t_s至少为（10±0.5）mm，并且试样宽度至少为试样厚度的1.5倍；当接头厚度大于40mm时，允许从焊接接头截取几个试样替代一个全厚度试样，试样宽度为20～40mm。

图5-23 焊接接头弯曲试样

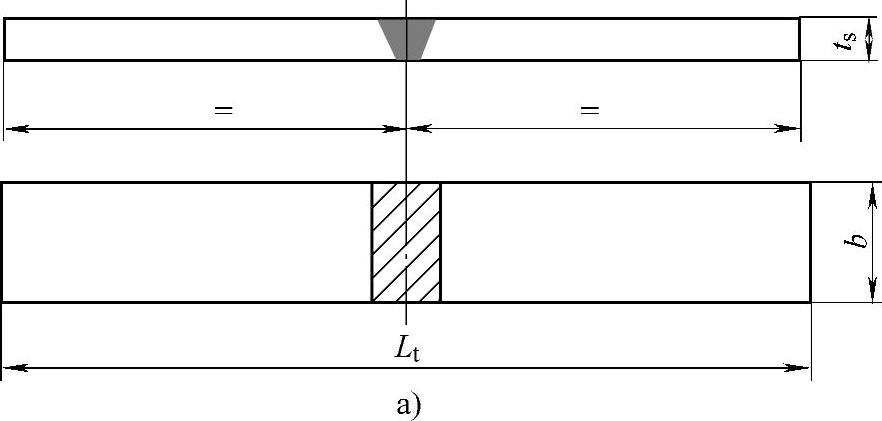

a）对接接头横向弯曲试样（正弯和背弯）

图5-23 焊接接头弯曲试样（续）

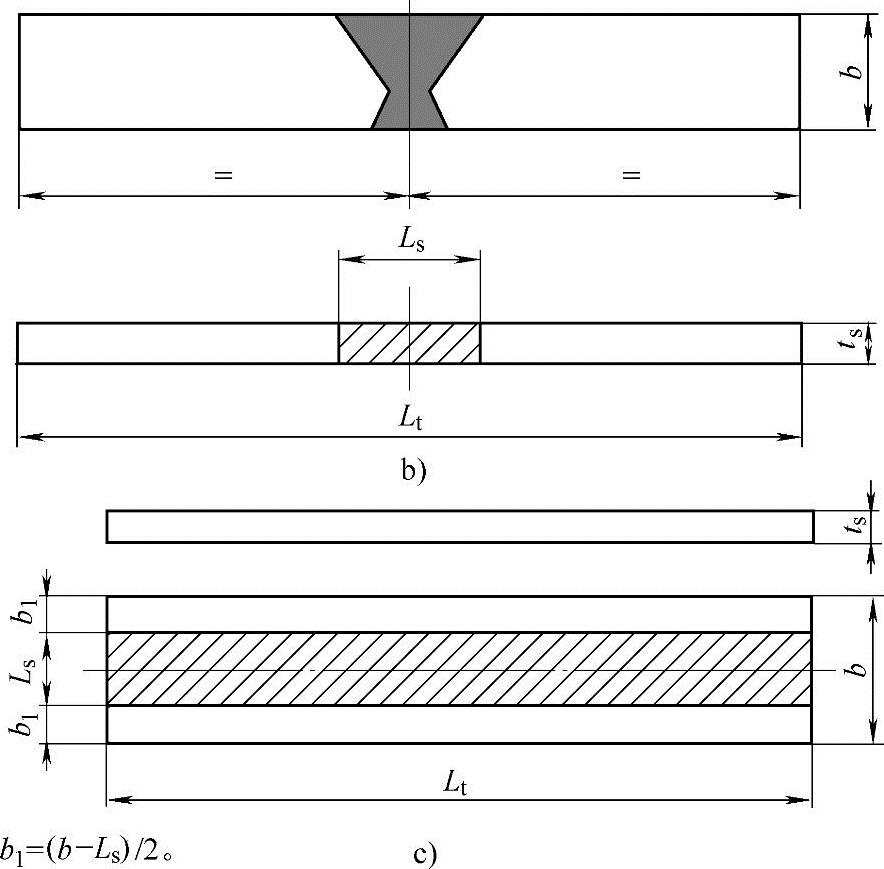

b）对接接头侧弯试样 c）对接接头纵向弯曲试样（正弯和背弯）（t_s试样厚度，L_t试样总长度，b试样宽度，b₁熔合线外宽度，L_s加工后试样上焊缝最大宽度）

对于纵向弯曲试验，试样厚度t_s应等于焊接接头处母材的厚度。如试件厚度大于12mm，试样厚度t_s应为（12±0.5）mm，试样应取自焊缝的正面或背面。

2.弯曲试验

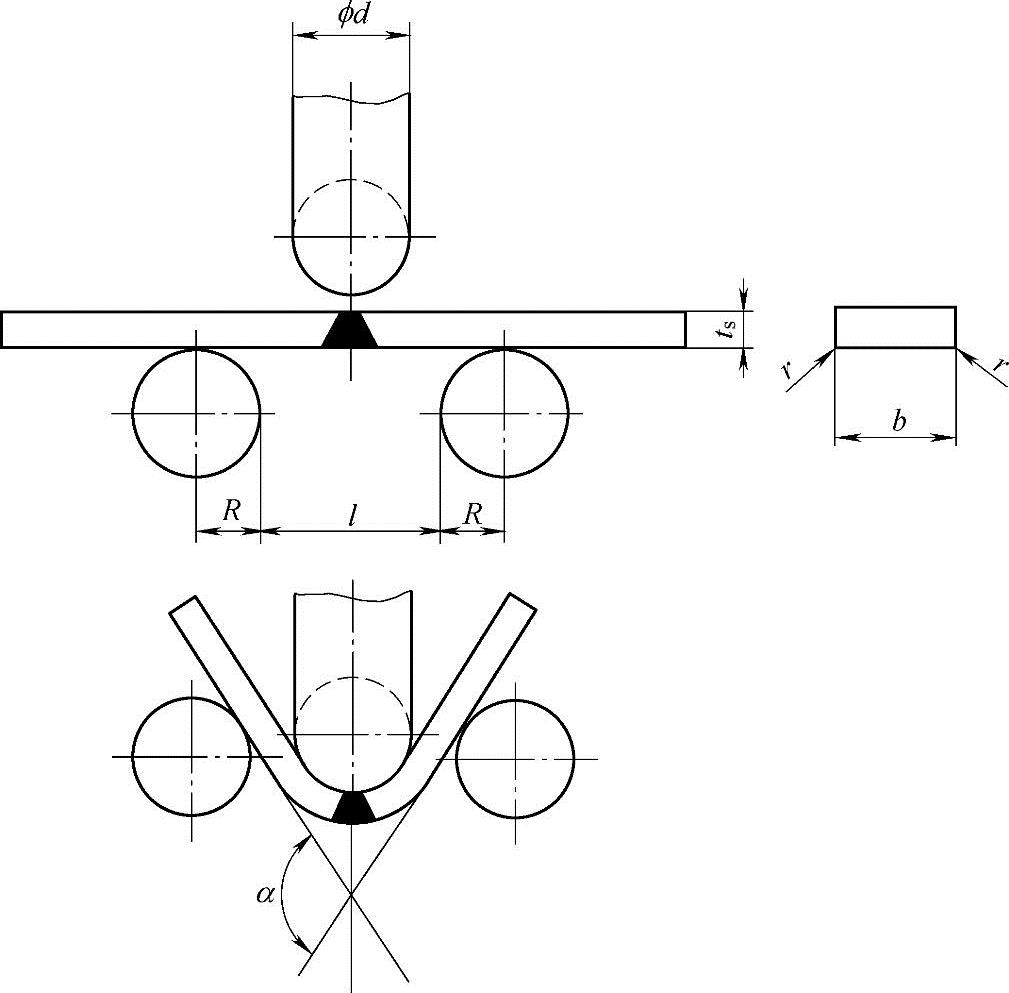

试验前应对试样稍加腐蚀，显示焊缝的轮廓。图5-24所示为试样横向三点弯曲试验示意图。压头直径按照相关标准确定，辊筒直径至少20mm，辊筒间距在（d+2t_s）和（d+3t_s）之间。

图5-24 试样横向三点弯曲试验

（d压头直径，l辊筒间距离，α弯曲角度，t_s试样厚度，r试样棱角半径，b试样厚度）

弯曲试验达到技术条件要求规定的弯曲角度时，试验结束。如需要测量伸长率，正弯或背弯试样的标距长度L₀=L_s或2L_s或L_s+t_s（电弧焊）；L₀=t_s或2t_s（电子束焊或激光焊）。
