焊接接头拉伸试验方法优化

2023-07-02 理论教育版权反馈

【摘要】：接头拉伸试验试样分为板接头、管接头和整管试样三种。

1.试样及制备

按照GB/T 2652—2008的规定，截取全焊缝金属拉伸试样，图5-19给出了全焊缝金属拉伸试样的取样位置。按照GB/T 2651—2008的规定，截取焊接接头横向拉伸试样。每一个试样要打印有标记，以识别其在被截取试件中的位置。由毛坯加工成试样时，要注意防止试样表面应变硬化或过热。加工精度应满足相关标准或产品技术条件要求。图5-20为焊接接头拉伸试样的取样位置，试样厚度一般等于焊接接头处的板厚。当板厚大于30mm时，如要求做全板厚试验，可从接头上截取几个试样覆盖整个板厚。

接头拉伸试验试样分为板接头、管接头和整管试样三种。图5-21为板接头和管接头试样，表5-16为板接头和管接头试样尺寸。图5-22为实心圆柱形试样。

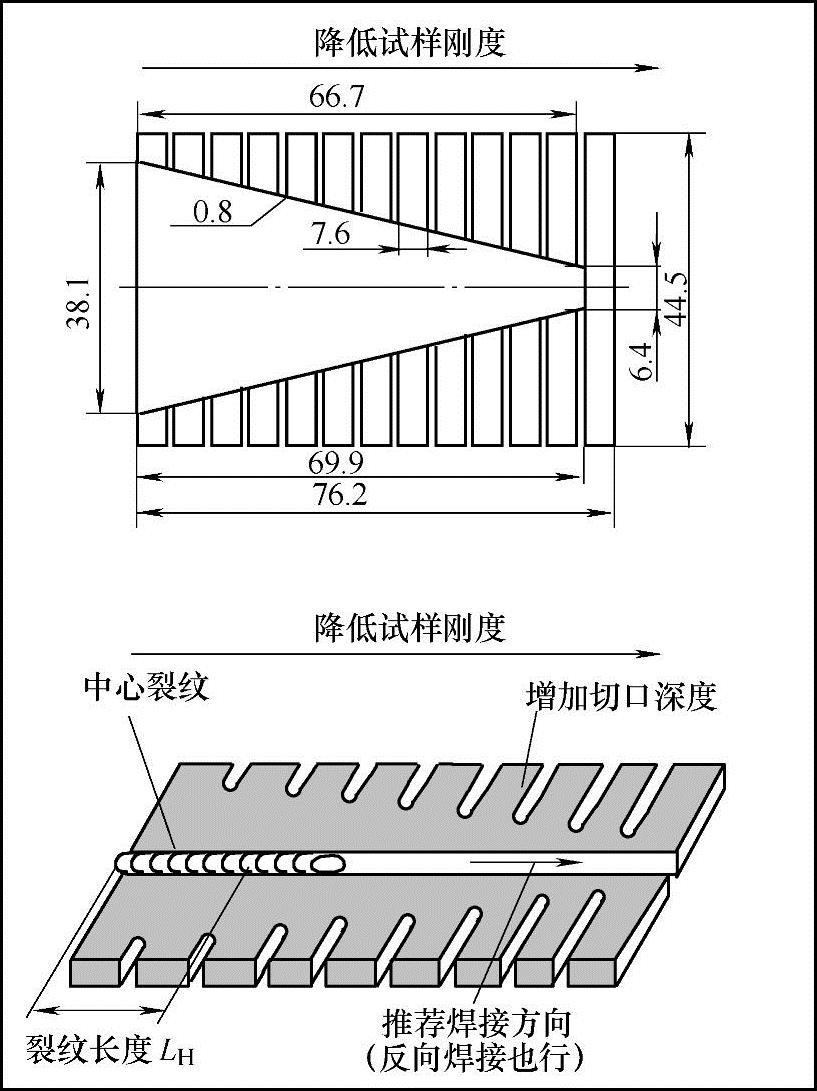

图5-18 鱼骨状裂纹试件

图5-19 全焊缝金属拉伸试样的取样位置（试样横截面）

a）用于焊接材料分类的熔敷金属试样 b）取自单面焊接头的试样 c）取自双面焊接头的试样（t₁试样中心到上表面的距离，t₂试样中心到下表面的距离）

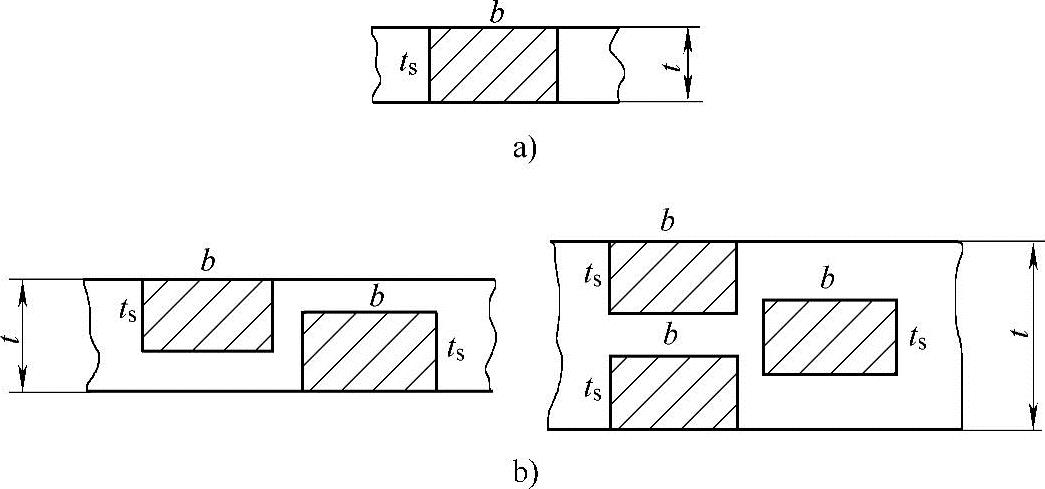

图5-20 焊接接头拉伸试样的取样位置

a）全厚度试验 b）多试样试验（t板厚，t_s试样厚度，b试样宽度）

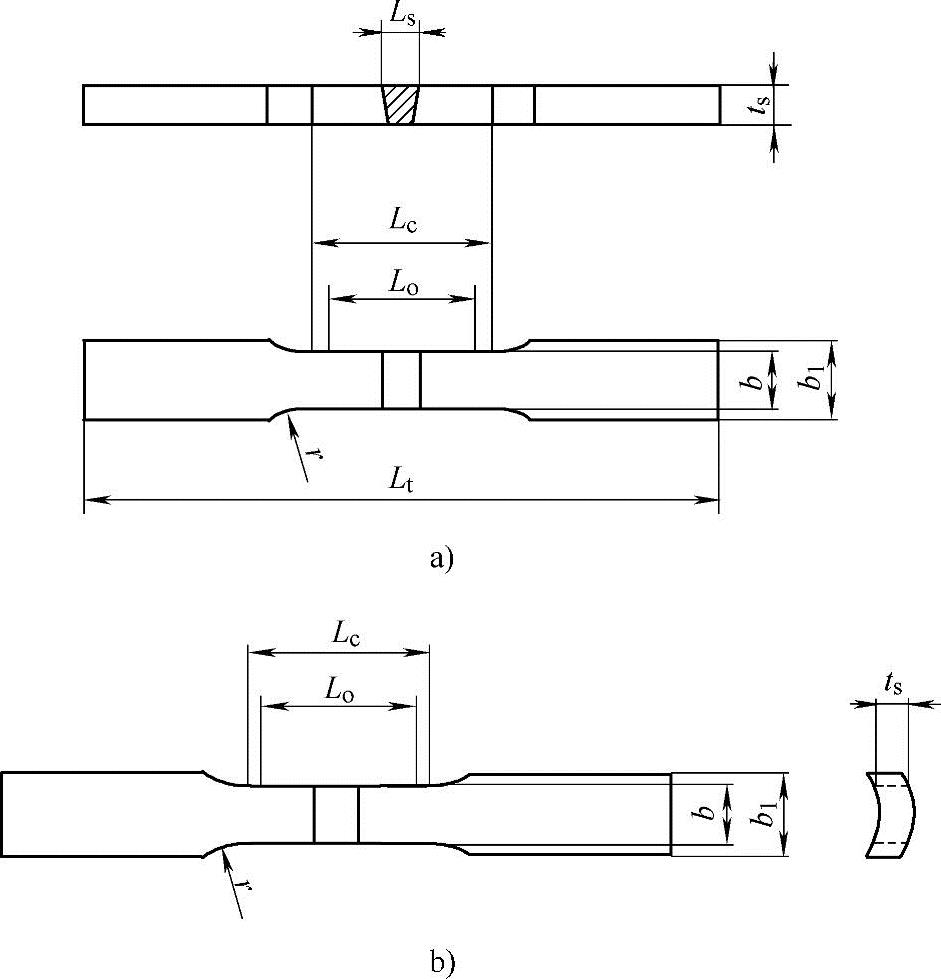

图5-21 板接头和管接头试样

a）板接头 b）管接头

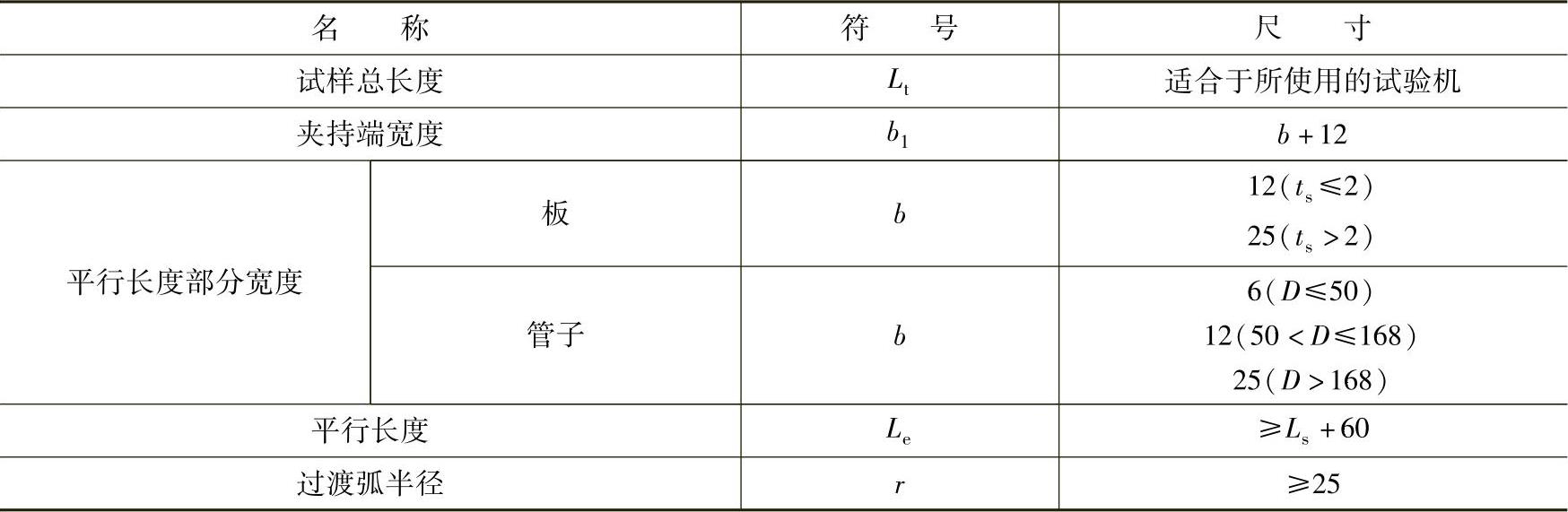

表5-16 板接头和管接头试样尺寸（单位：mm）

注：1.对于压焊及高能束焊接头而言（根据GB/T 5185—2005，其工艺方法代号为2、4、51和52），焊缝宽度为零（L_s=0）。

2.对于某些金属材料（如铝、铜及其合金）可以要求L_c≥L_s+100。

2.试验与结果记录

试验所用仪器设备、试样尺寸规定、试验条件和性能测试等应符合GB/T 228.1—2010《金属材料拉伸试验方法》的规定，并按要求进行。应记录试样的形式、截取位置、尺寸和加工精度、试验的环境温度、加载速度、试样拉断后的抗拉强度、试验断口处的缺陷类型和数量、断裂位置等。

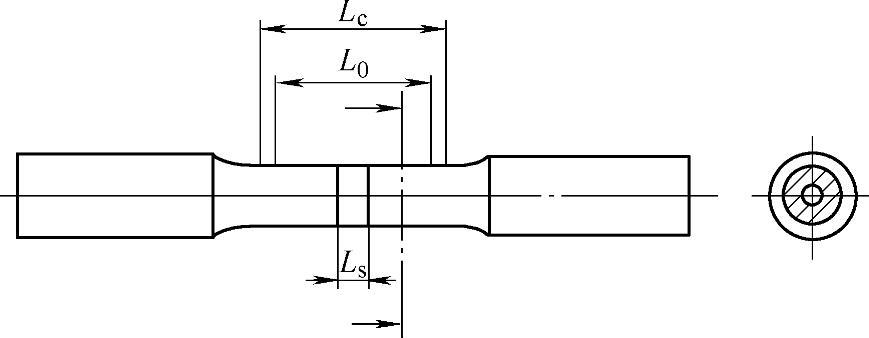

图5-22 实心圆柱形试样

（L_c平行长度，L₀标距长度，L_s加工后焊缝最大宽度）
