插销试验方法的实施和规范

【摘要】:插销试验在插销试验装置上进行。经多次改变载荷,可求出试验条件下不出现断裂的临界应力σcr。

该试验方法主要用于测定低合金钢焊接热影响区冷裂纹敏感性,是一种定量试验方法。该方法用材少,试验结果稳定,所以得到广泛应用。该方法经适当改变,可用于测定再热裂纹和层状撕裂敏感性。插销试验在插销试验装置上进行。

1.试样制备

将被焊钢材加工成圆柱形的插销试棒,并注明插销相对于金属纤维的取向和相对厚度方向的位置。插销试棒形状如图5-9所示,各部分尺寸见表5-14。试棒上端有环形或螺形缺口。试验时将插销试棒插入底板相应的孔中,使带缺口的一端与底板上表面平齐,如图5-10所示。

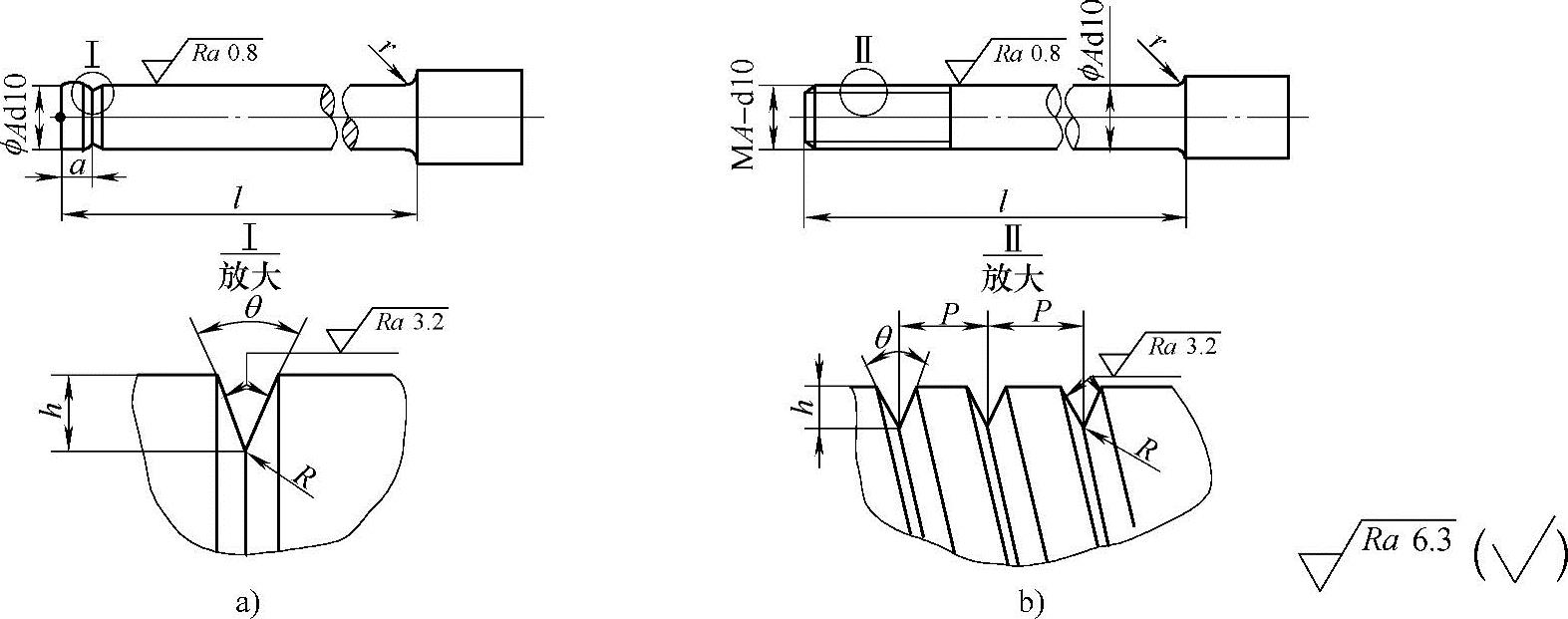

图5-9 插销试棒形状

a)环形缺口插销 b)螺形缺口插销

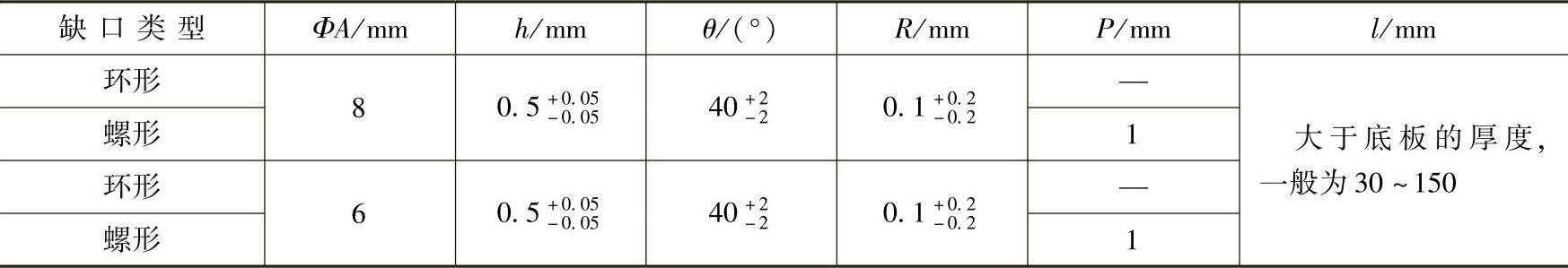

5-14 插销试棒尺寸


对于环形缺口的插销试棒,缺口与端面的距离a应使焊道熔深与缺口根部所截平面相切或相交,但缺口根部圆周被熔透的部分(熔透比)不得超过20%,如图5-11所示。对于低合金钢,a值在焊接热输入E=15kJ/cm时为2mm。根据热输入的变化,缺口与端面的距离a可按表5-15做适当调整。

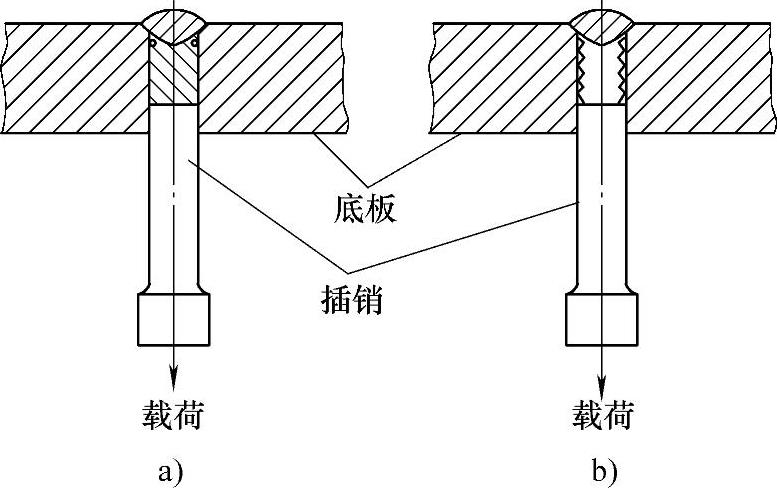

图5-10 插销试棒缺口处于焊接热影响区粗晶部位

a)环形缺口插销试样 b)螺形缺口插销试样

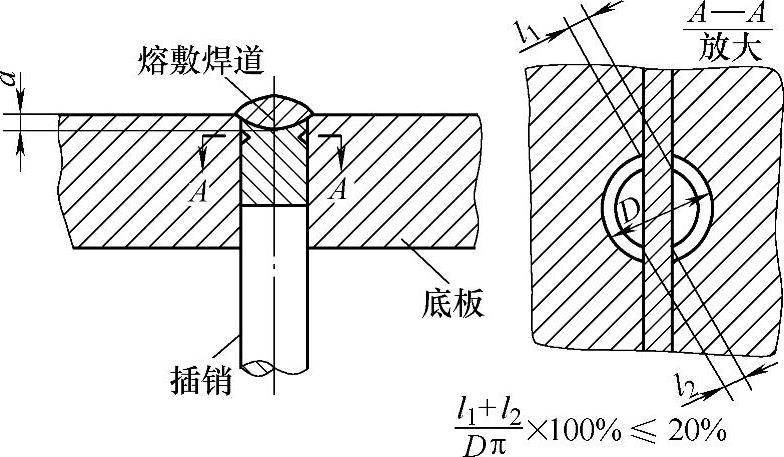

图5-11 熔透比计算

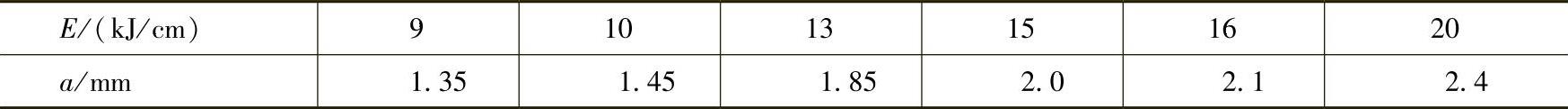

5-15 缺口位置a与焊接热输入E的关系


底板材料应与被焊材料相同或热物理常数基本一致。底板厚度为20mm,形状和尺寸如图5-12所示。底板钻孔数应小于或等于4个,位于底板中心线上,孔距为33mm。

2.试验过程

按照选定的焊接方法和拟定的焊接参数,通过底板中心线(即位于插销顶端中心),在底板上熔敷一道堆焊焊道,其熔深应使缺口尖端位于热影响区的粗晶区。焊道长度L约100~150mm。

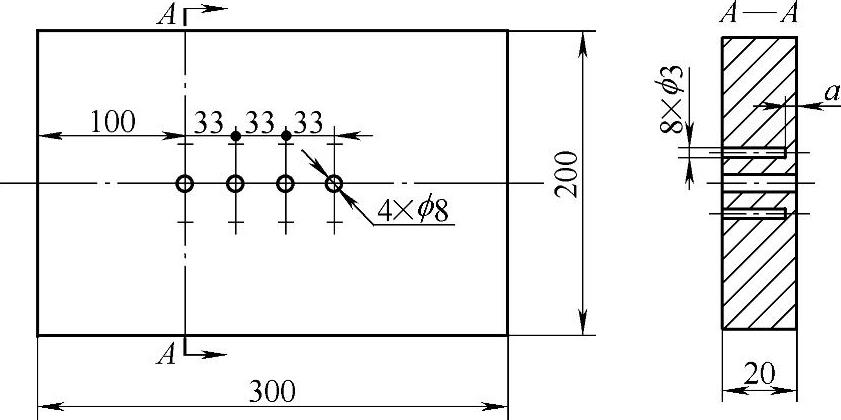

图5-12 底板形状及尺寸(单位:mm)

施焊时应用热电偶测定热循环,并记录800~500℃的冷却时间t8/5,Tmax-100℃的冷却时间t100等参数。焊前不预热焊接时,焊后冷却至100~150℃时加载;焊前预热时,应在高于预热温度50~70℃时加载。载荷应在1min之内,且在冷却至100℃或高于预热温度50~70℃之前施加完毕。如有后热,应在后热之前加载。

为了获得焊接热循环的有关参数(t8/5、t100等),可将热电偶焊在底板焊道下的盲孔中(见图5-12),盲孔直径3mm,深度与插销试棒的缺口处一致。测点的最高温度应不低于1100℃。

在试棒加载过程中,插销可能在载荷持续时间内发生断裂,此时应记下承载时间。在不预热条件下,载荷保持16h而试棒未断裂即可卸载。在预热条件下,载荷保持至少24h才可卸载。可用金相或氧化等方法检测缺口根部是否存在断裂。经多次改变载荷,可求出试验条件下不出现断裂的临界应力σcr。临界应力σcr可用启裂准则,也可以用断裂准则,但应注明。根据临界应力σcr的大小,就可相对比较材料抵抗产生冷裂纹的能力。
