熔化焊接头静载强度的设计优化
【摘要】：全熔透对接焊缝接头静载强度计算时，焊缝的计算长度取实际长度，计算厚度取对接接头中连接板中较薄部分的厚度，也可取T形接头或十字接头中立板的厚度。表3-27 全熔透对接焊缝及T形接头静载强度设计计算公式角焊缝静载强度计算时焊缝的计算长度一般为实际长度减10mm。
根据焊缝特点，将熔化焊接头分为全熔透对接焊缝接头、角焊缝接头及非全熔透接头。
全熔透对接焊缝接头静载强度计算时，焊缝的计算长度取实际长度，计算厚度取对接接头中连接板中较薄部分的厚度，也可取T形接头或十字接头中立板的厚度。
全熔透对接焊缝及T形接头静载强度设计计算公式见表3-27。

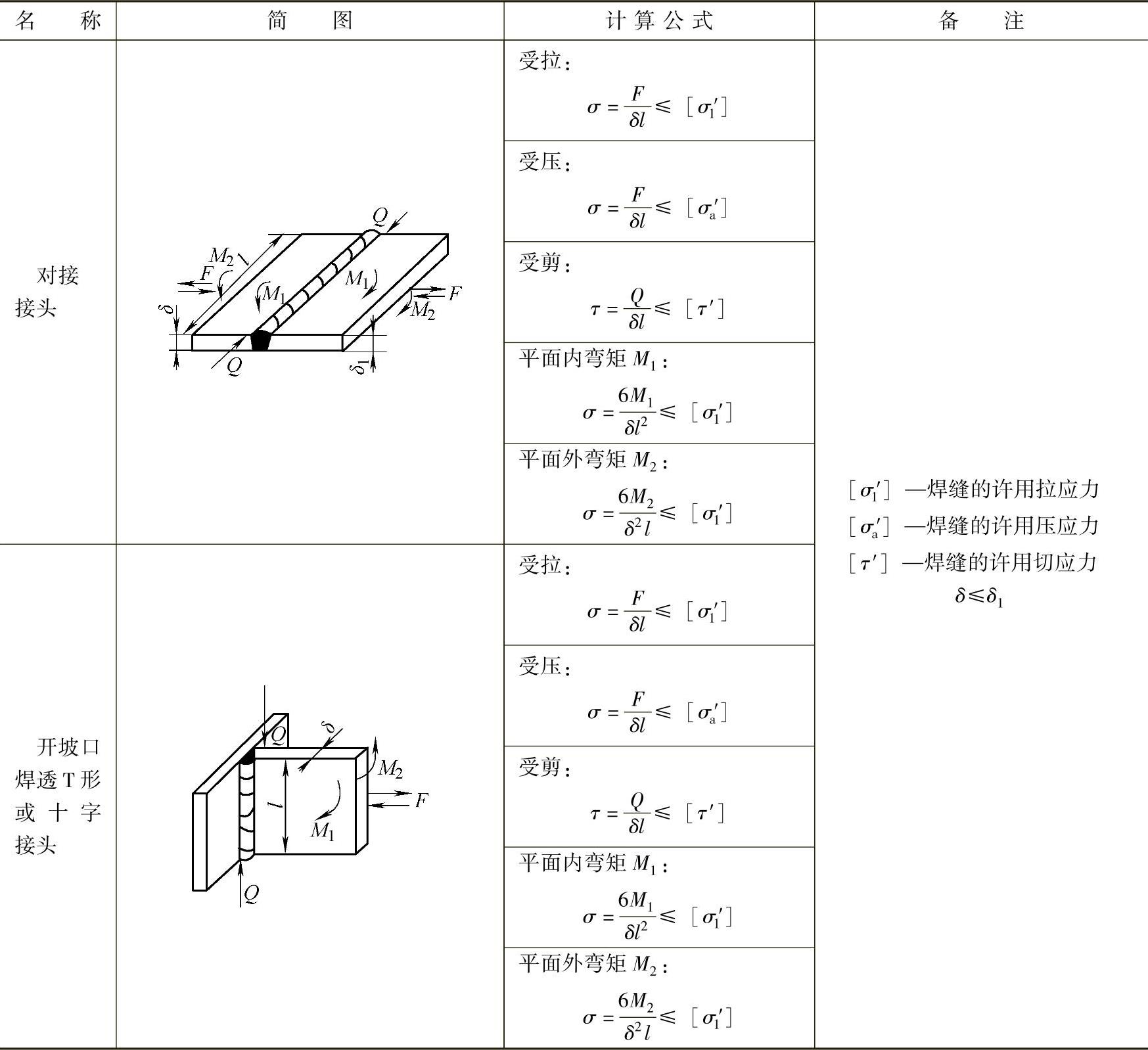

表3-27 全熔透对接焊缝及T形接头静载强度设计计算公式
角焊缝静载强度计算时焊缝的计算长度一般为实际长度减10mm。角焊缝接头静载强度设计计算公式见表3-28。

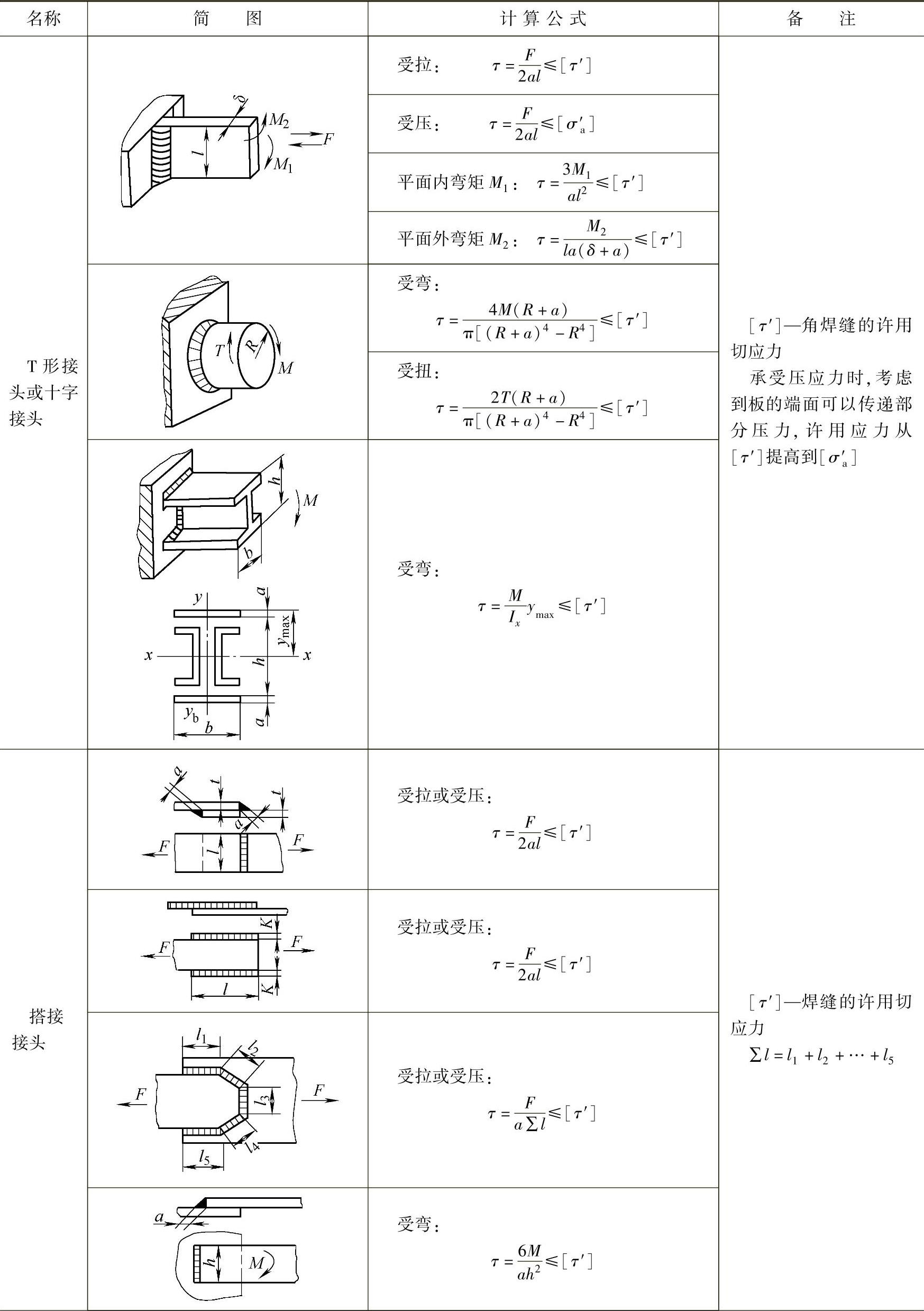

表3-28 角焊缝接头静载强度设计计算公式

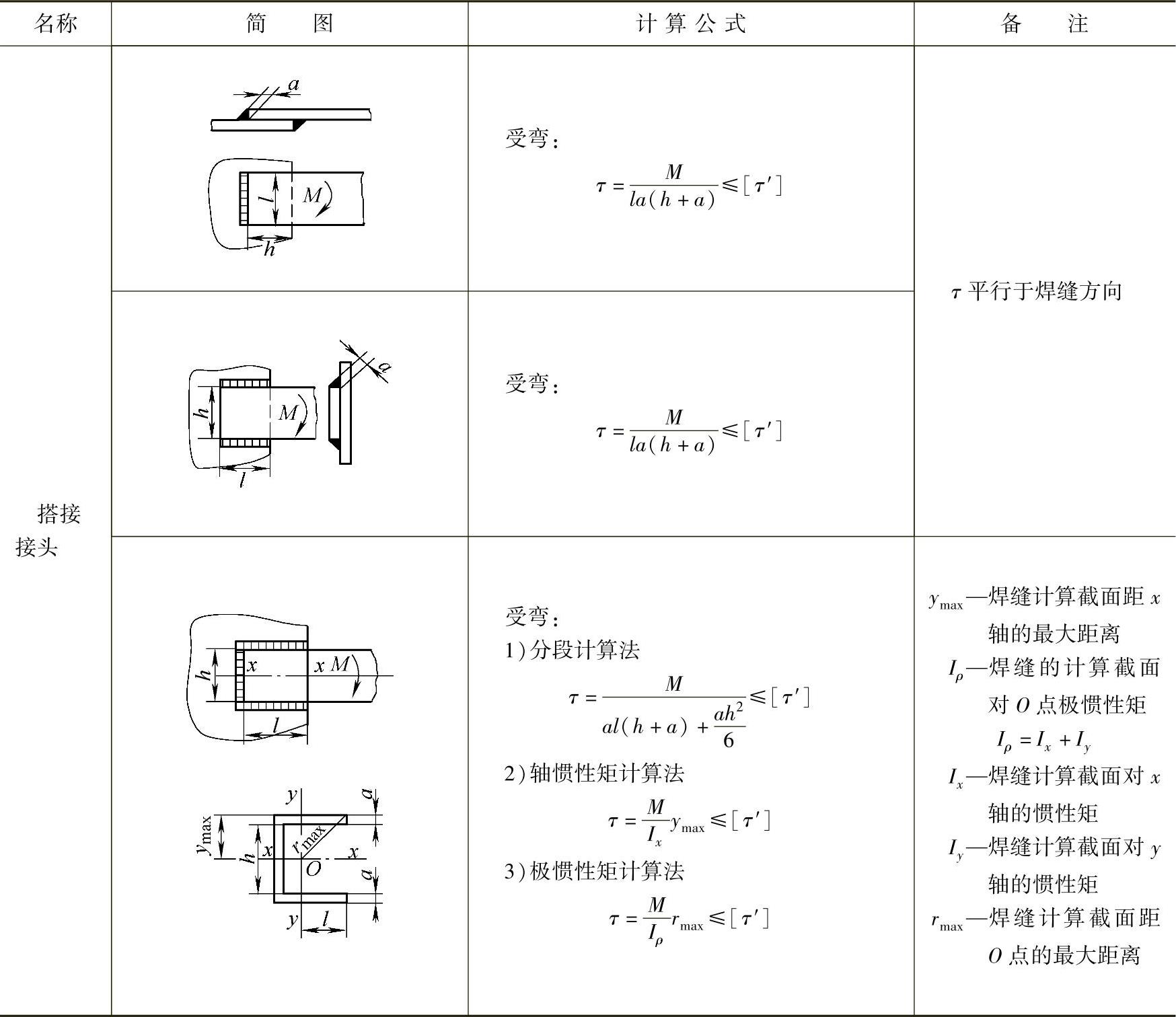

（续）
非全熔透T形接头和十字接头的焊缝计算厚度可按图3-12确定。非全熔透对接焊缝接头静载强度设计可参照表3-29给出的公式。

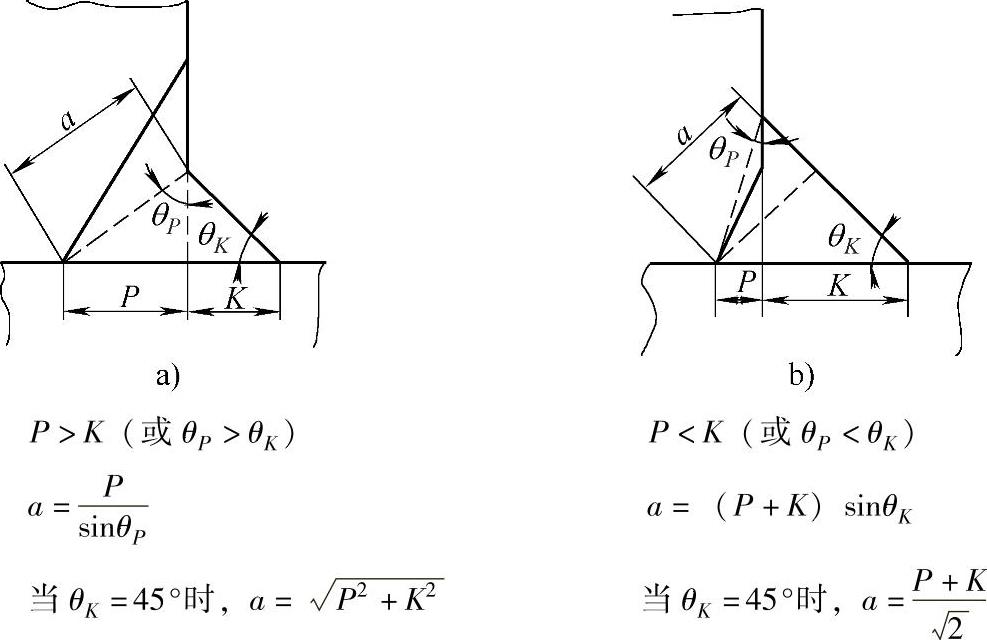

图3-12 非全熔透T形接头和十字接头的焊缝计算厚度

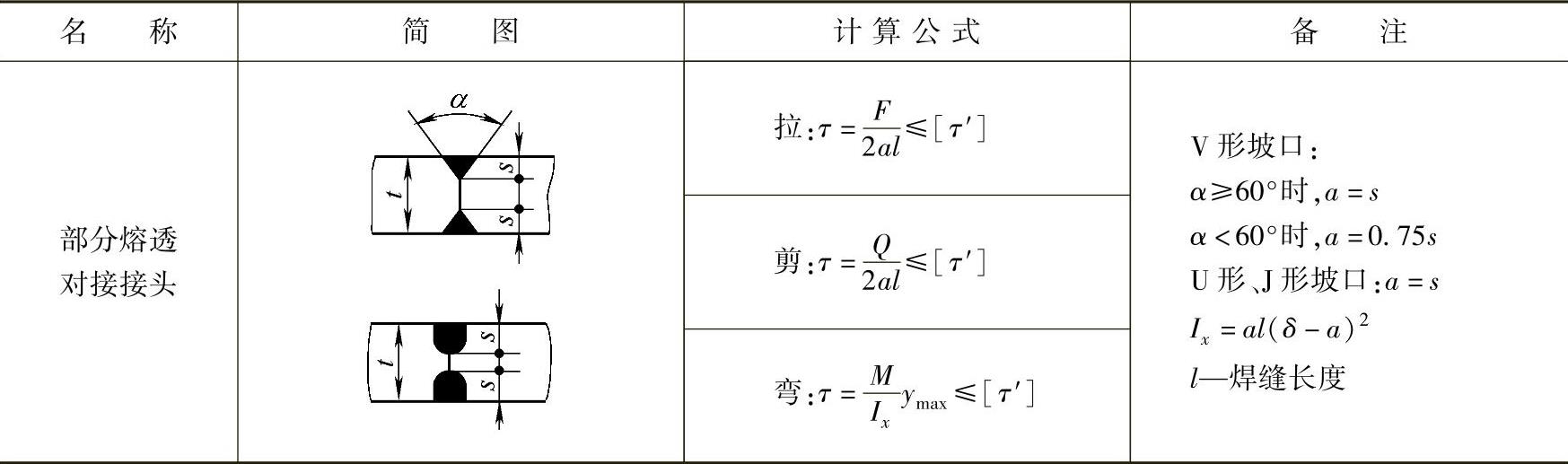

表3-29 非全熔透对接焊缝接头静载强度设计计算公式
将作用于焊接接头上的载荷分解为焊缝计算断面的正应力，如图3-13所示，国际焊接学会（IIW）提出了角焊缝静载强度设计计算的推荐公式。
式中 σe——角焊缝计算断面上的当量应力；
β——与母材屈服应力σs相关的系数，当σs=240MPa时，β=0.7，当σs=360MPa时，β=0.85；
σ⊥——垂直于焊缝计算断面上的正应力；
τ⊥和τ∥——计算断面上垂直和平行于焊缝长度方向的切应力；
[σ′l]——焊缝金属的许用应力。

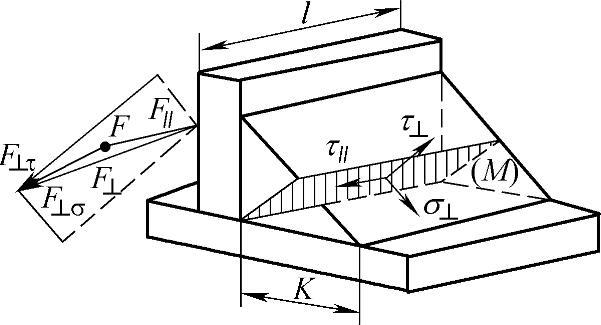

图3-13 角焊缝受力分析
