智能电器的组成及功能设计
【摘要】：图11-1给出了典型智能电器的组成。有些微控制器/微处理器中集成了A-D转换器、大容量的RAM、ROM乃至总线控制器，则此时图11-1可得到简化；当需要强大的人机交互功能时，图11-1的人机接口管理单元可为一个单独的微控制器/微处理器，此时该微控制器/微处理器也可能会承担现场总线通信任务。
图11-1给出了典型智能电器的组成。由图11-1可见，典型智能电器的输入可以是电压信号、电流信号（模拟信号），也可以是数字信号；模拟信号经变换器和调理电路变换、处理后送给A-D转换器，数字信号一般需经过隔离、处理后再送给微控制器/微处理器；微控制器/微处理器是智能电器的核心部件；为实现人机交互，需有键盘电路、打印接口电路、显示与报警电路，这些电路受人机接口管理单元的管理/控制；为实现外部故障和内部故障的记忆或事件记录功能，需有时钟电路（一般应有电池备用供电，图11-1中未给出）；电平信号、触点信号/动作信号均为由微控制器/微处理器控制的输出数字信号；RS 232/RS 485总线接口是简单的串行通信接口，也是多数智能电器配置的信息交换接口；现场总线接口是通过总线控制器和总线收发器提供的，总线控制器和总线收发器之间一般有光电隔离电路（图11-1中未给出）。
有些微控制器/微处理器中集成了A-D转换器、大容量的RAM、ROM乃至总线控制器，则此时图11-1可得到简化；当需要强大的人机交互功能时，图11-1的人机接口管理单元可为一个单独的微控制器/微处理器（这也是智能电器的一种比较典型的配置），此时该微控制器/微处理器也可能会承担现场总线通信任务。

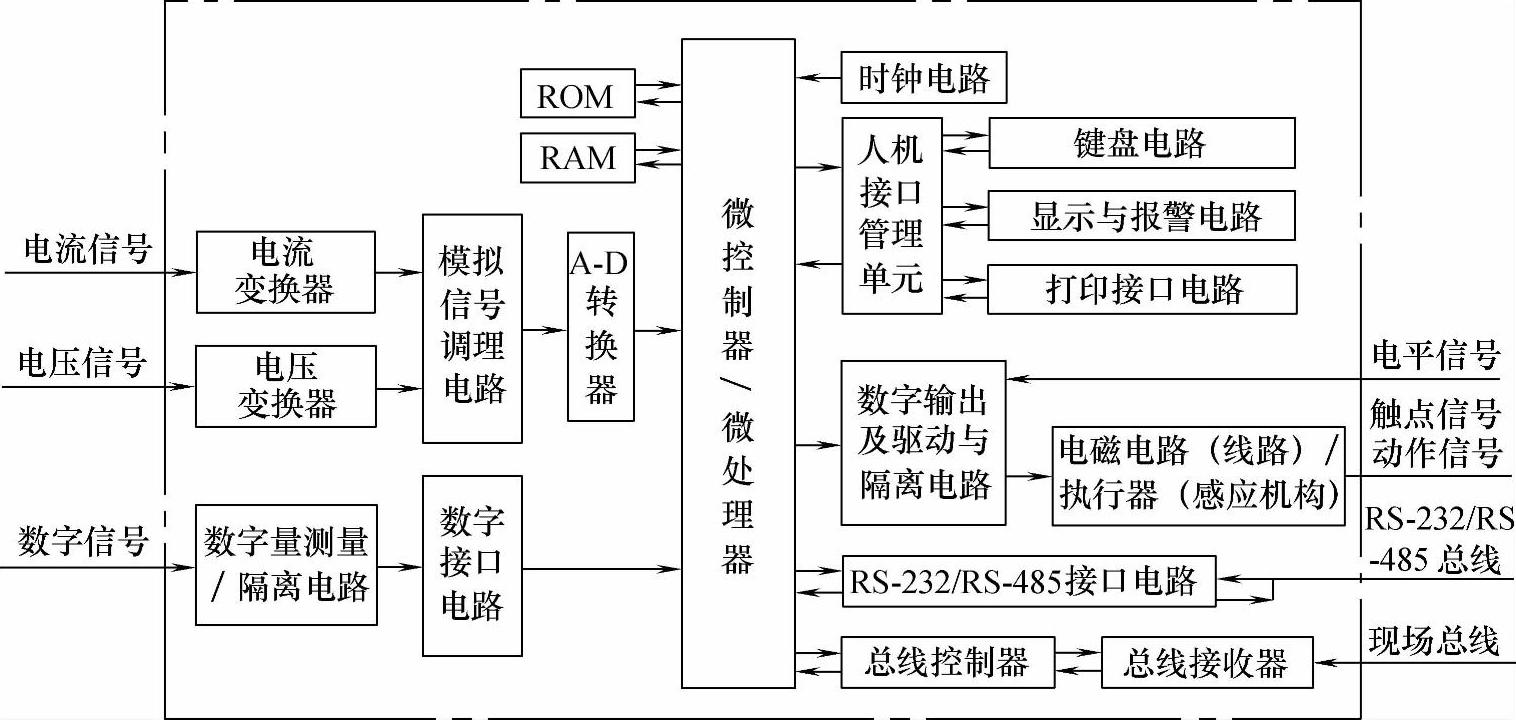

图11-1 典型智能电器的组成
