GIS中VFTO幅值极限计算分析

【摘要】:TM2、TM3共用一条进线进入GIS,TM4、TM5共用一条进线进入GIS。GIS一条出线预留,另两条出线经架空线与上下游电站连接。若要计算VFTO幅值极限值,则需考虑燃弧最严重的极端情形,即电源侧电压为峰值,母线残余电荷电压为电源电压反极性峰值的情况,此时隔离开关电源侧电压为1.0pu,负载侧电压为-1.0pu。频谱分析过程中将VFTO的直流分量过滤掉,得到不同频率下交流分量的幅值。GIS内部VFTO最大值发生在单进单出线方式8隔离开关DS23处,VFTO幅值为2.787pu。

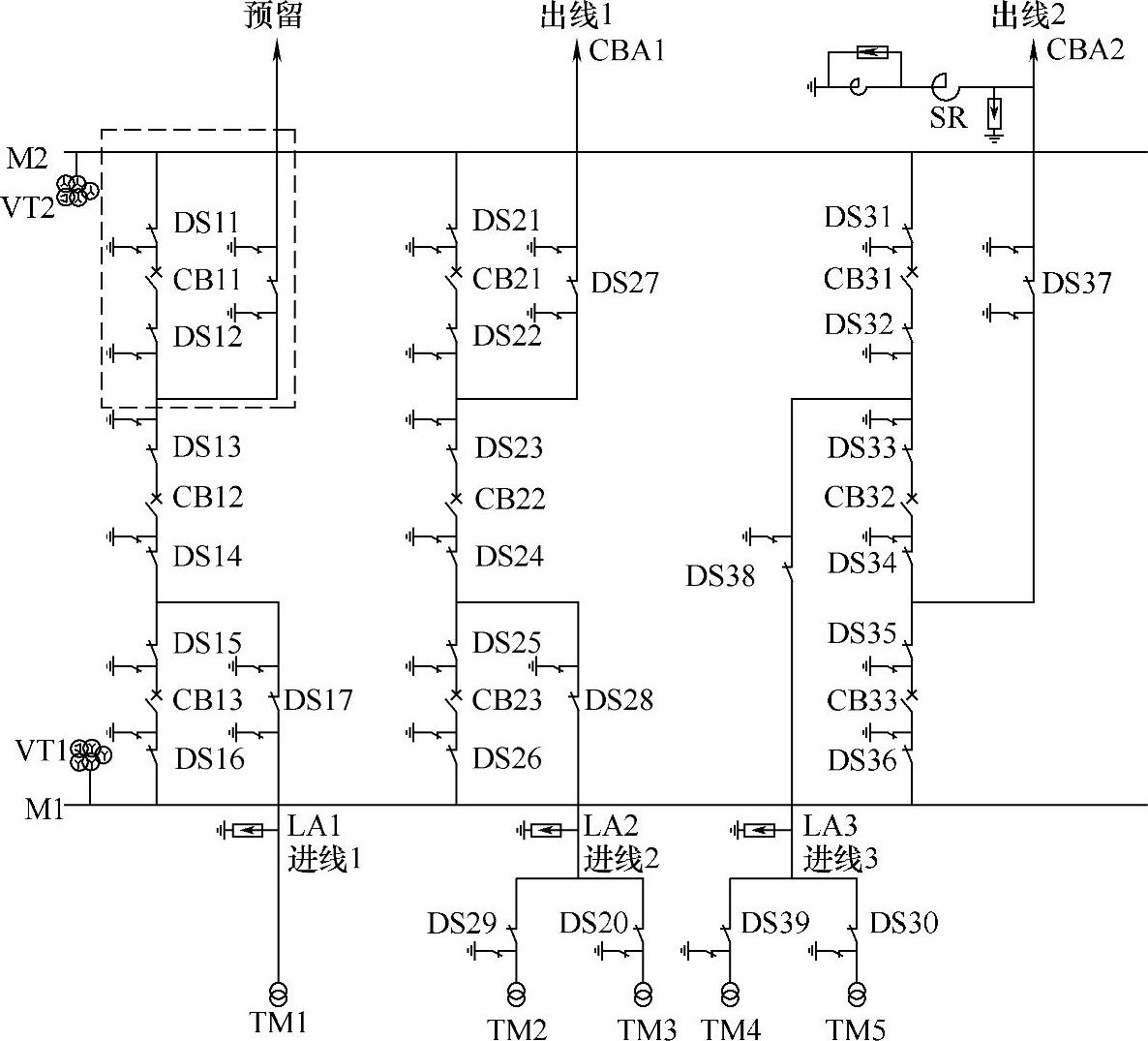

图10-18给出了我国某550kV变电站电气主接线图,该变电站采用3/2接线。TM2、TM3共用一条进线进入GIS,TM4、TM5共用一条进线进入GIS。GIS一条出线预留,另两条出线经架空线与上下游电站连接。


图10-18 电气主接线图

TM—变压器 DS—隔离开关 CB—断路器 VT—电压互感器 LA—避雷器 SR—并联电抗器 CBA—出线套管

按照GIS进线与出线数量为划分工作方式的依据,对该工程GIS隔离开关操作的不同运行工况进行划分,隔离开关操作方式组合见表10-2。

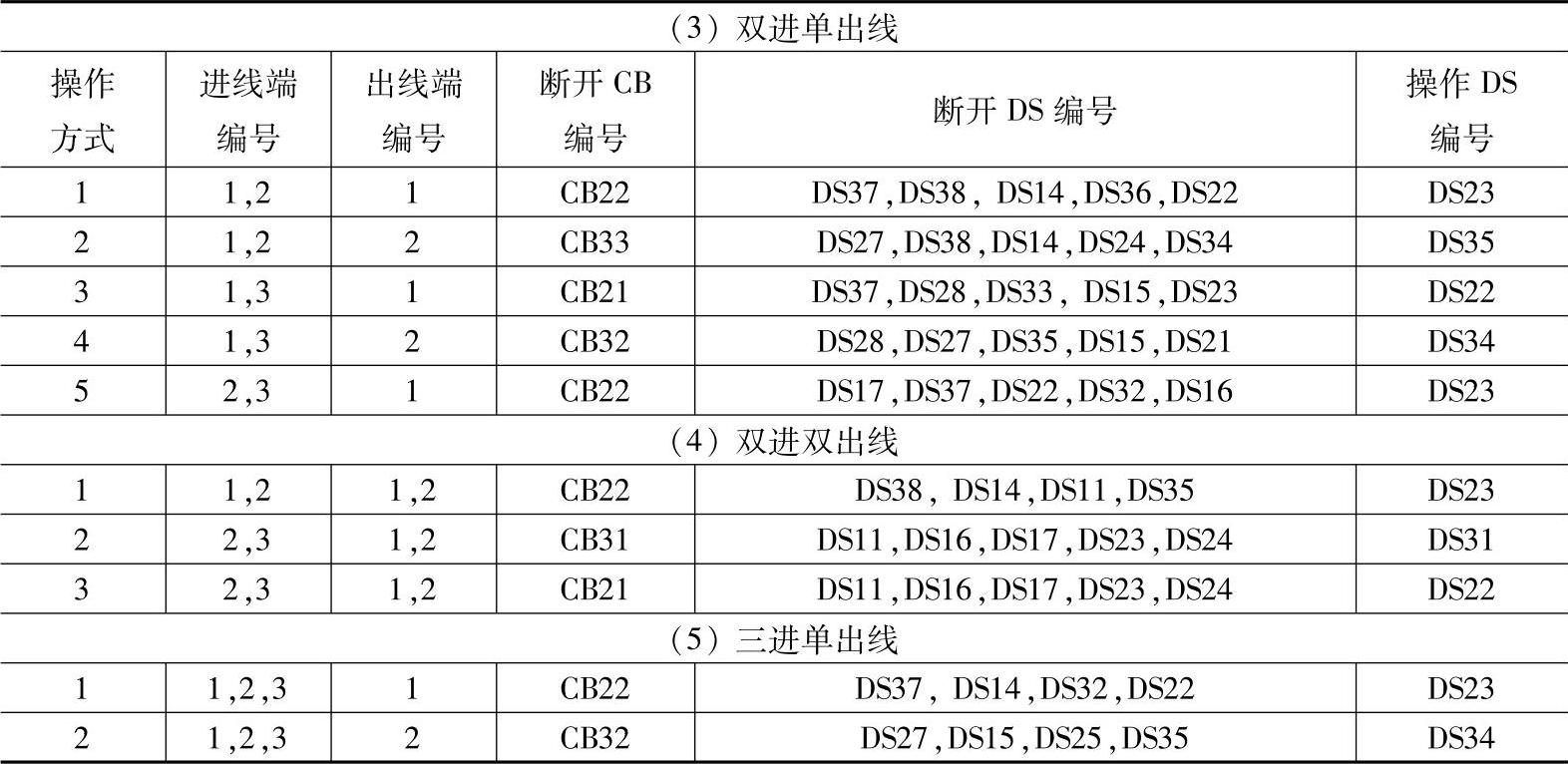

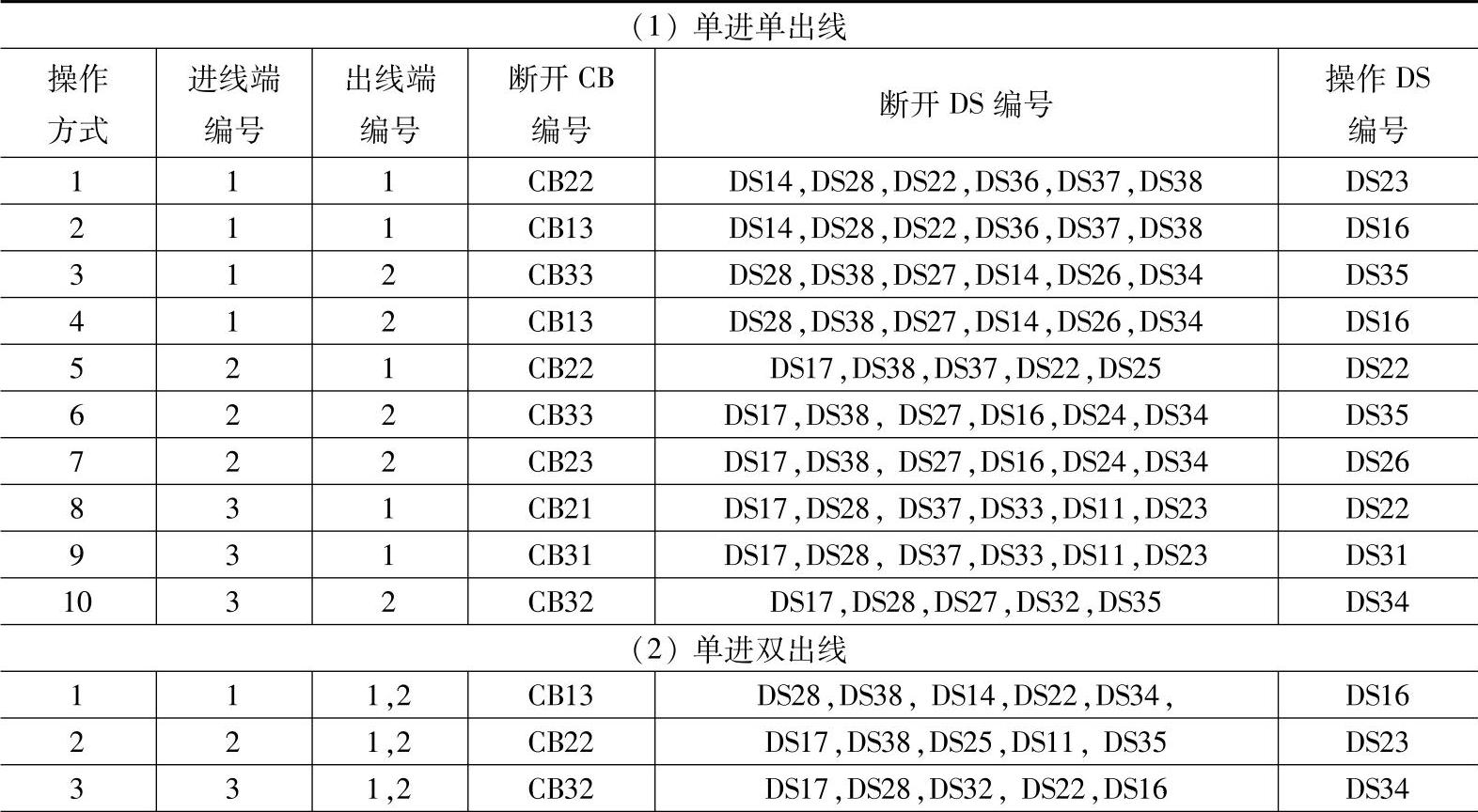

表10-2 隔离开关操作方式组合


(续)


VFTO幅值的一个最重要的影响因素是母线上的残余电荷电压,残余电荷电压越高,VFTO幅值越高。若要计算VFTO幅值极限值,则需考虑燃弧最严重的极端情形,即电源侧电压为峰值,母线残余电荷电压为电源电压反极性峰值的情况,此时隔离开关电源侧电压为1.0pu,负载侧电压为-1.0pu。

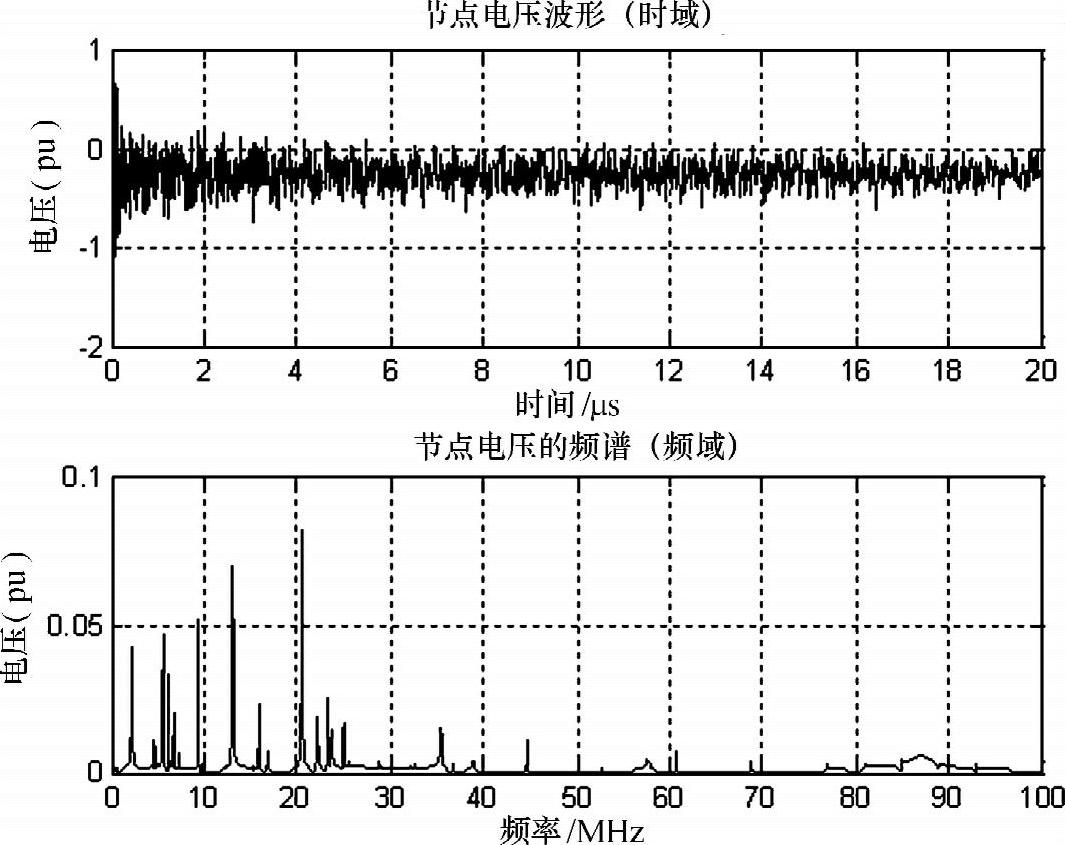

图10-19所示为单进单出线方式1 DS22处波形。频谱分析过程中将VFTO的直流分量过滤掉,得到不同频率下交流分量的幅值。


图10-19 单进单出线方式1 DS22处波形

通过计算变压器入口处的VFTO最大值发生在单进单出线方式7变压器TM2处,VFTO幅值为1.275pu。GIS内部VFTO最大值发生在单进单出线方式8隔离开关DS23处,VFTO幅值为2.787pu。表10-3给出了各种操作方式中VFTO幅值最大值及其发生的位置。

表10-3 各种操作方式中VFTO幅值最大值及其发生的位置
