如何确定交接电流及其特性
【摘要】：在装有两种过电流脱扣装置的组合电器中，当过电流较小时，由负荷开关的过电流脱扣装置动作来推动负荷开关开断此电流；当过电流较大时，由熔断器直接动作来开断此电流。最大交接电流是由熔断器时间—电流特性的最大弧前动作时间曲线和负荷开关时间—电流特性由脱扣器起动的最小分闸时间曲线两者的相交点来确定的。图9-27 确定交接电流的特性图交接电流值为一过电流值，小于这个电流时，开断电流的任务由脱扣器触发的负荷开关来承担。
在装有两种过电流脱扣装置的组合电器中，当过电流较小时，由负荷开关的过电流脱扣装置动作来推动负荷开关开断此电流；当过电流较大时，由熔断器直接动作来开断此电流。这两个过电流互相延伸相交点的电流称作交接电流。
交接电流用最小交接电流和最大交接电流两种情况表达，如图9-27所示。
最小交接电流是由熔断器时间—电流特性的最小弧前动作时间曲线和负荷开关时间—电流特性由脱扣器起动的最大分闸时间曲线（必要时再加上外部过流继电器或者接地故障继电器的最大动作时间）两者的相交点来确定的。
最大交接电流是由熔断器时间—电流特性的最大弧前动作时间曲线和负荷开关时间—电流特性由脱扣器起动的最小分闸时间曲线（必要时再加上0.02s以代表外部过流继电器或者接地故障继电器的最小动作时间）两者的相交点来确定的。

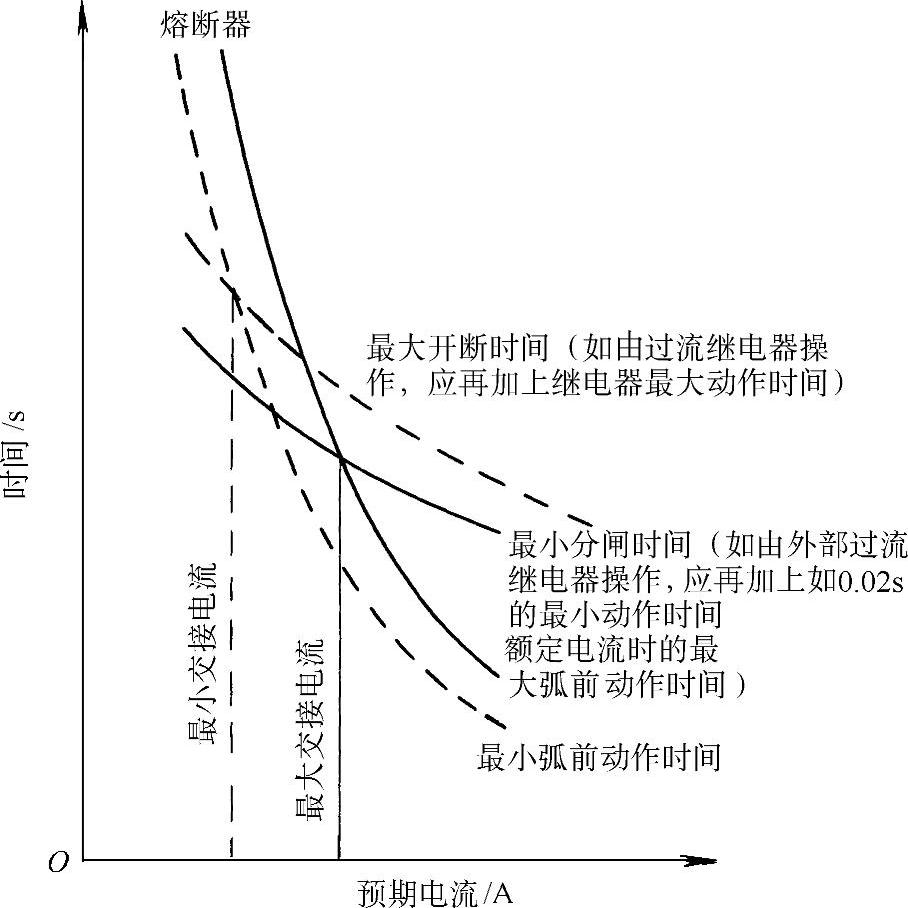

图9-27 确定交接电流的特性图
交接电流值为一过电流值，小于这个电流时，开断电流的任务由脱扣器触发的负荷开关来承担。大于这个电流时，开断电流的任务由熔断器来承担。
由于高压全范围熔断器的出现，若在高压负荷开关—熔断器组合电器中安装高压全范围熔断器来代替常规的高压限流熔断器，则小过载电流可由高压全范围熔断器来承担开断电路，就可不要求求取交接电流并省去了安装为小过载电流动作的过电流脱扣装置。这样，高压负荷开关的主要任务是，在任何过载电流下，当高压全范围熔断器中任意一相动作后，起到三相电路能同时动作开断电路的作用。
