SF6气体负荷开关的应用与优势
【摘要】：SF6负荷开关的熄弧方式有很多，诸如压气式、旋弧式、热膨胀式和混合式。在SF6负荷开关中，一般用压气式，这是因为SF6负荷开关仅开断负荷电流而不开断短路电流，故电流小，用压气原理只要稍有气吹就能熄弧。图9-25给出了移动式SF6气体负荷开关示意图。当动触头回缩时，气缸后面的SF6气体受到压缩，并当触头分离时，产生气吹，熄灭电弧。当触头关合时，SF6气体类似的气流防止预击穿。
SF6负荷开关的熄弧方式有很多，诸如压气式、旋弧式、热膨胀式和混合式。在SF6负荷开关中，一般用压气式，这是因为SF6负荷开关仅开断负荷电流而不开断短路电流，故电流小，用压气原理只要稍有气吹就能熄弧。此时，若用旋弧式或热膨胀式，则因电流小而难以开断。
压气式负荷开关又有移动式和回转式两种。移动式就像一般SF6断路器那样，导电杆上下或左右直线运动，分合电路。回转式负荷开关就像转换开关，导电杆回转而形成气吹，一般形成双断口，故行程短。

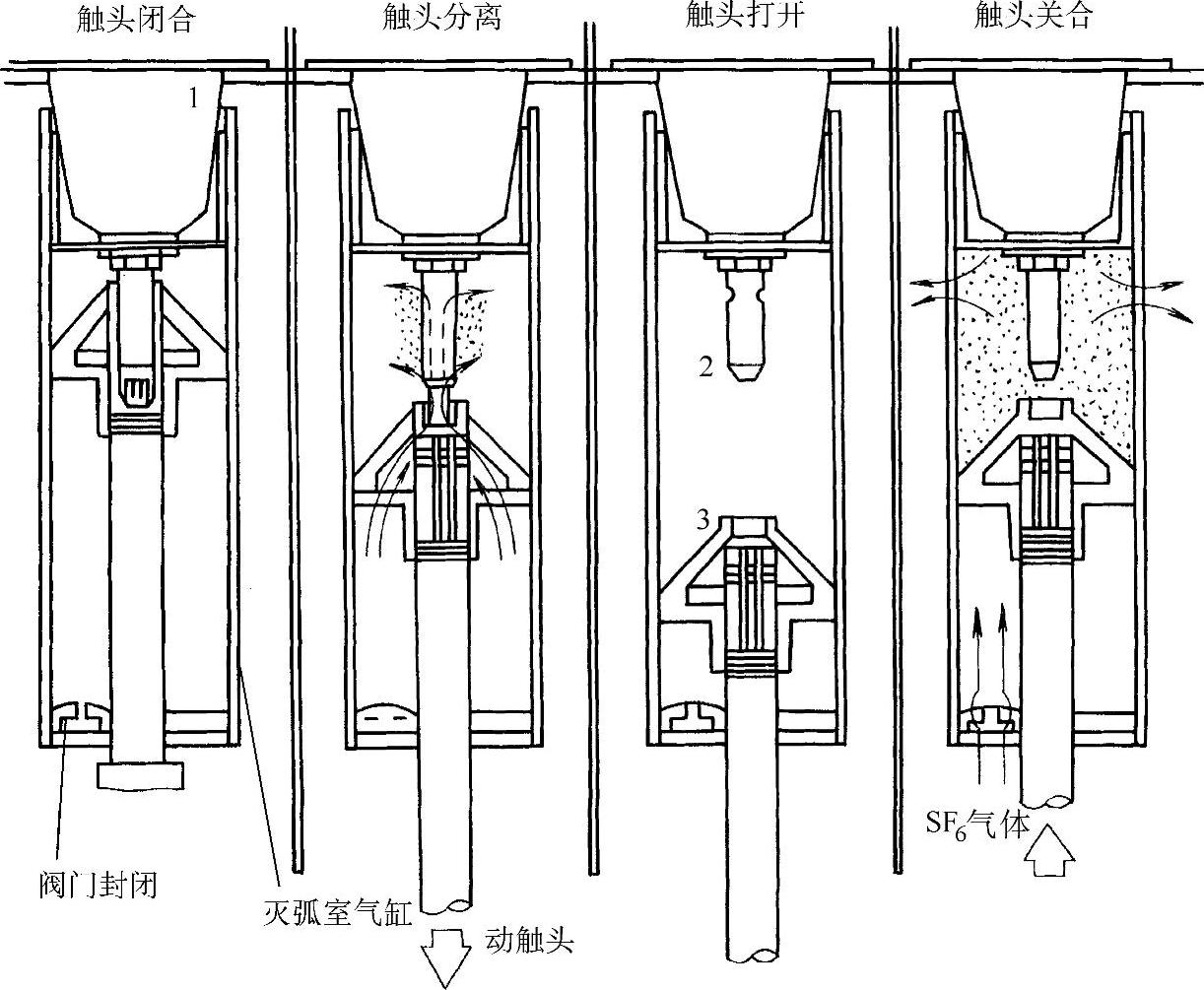

图9-25给出了移动式SF6气体负荷开关示意图。图9-25中动触头和静触头位于充SF6气体的气缸内。当动触头回缩时，气缸后面的SF6气体受到压缩，并当触头分离时，产生气吹，熄灭电弧。当触头关合时，SF6气体类似的气流防止预击穿。
图9-25 移动式SF6气体负荷开关示意图
1—负荷开关套管 2—静触头 3—压气式活塞

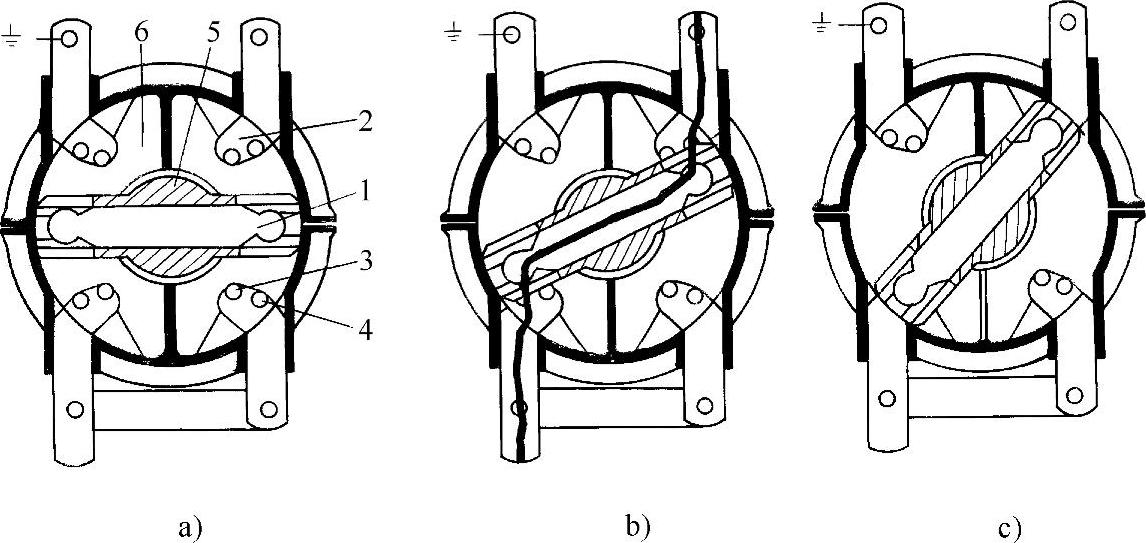

图9-26所示为回转式SF6气体负荷开关示意图。此开关为三工位，它以动刀的回转运动完成开断、隔离和接地。
图9-26 回转式SF6气体负荷开关示意图
a）负荷开关处于开断位置 b）负荷开关处于开断过程之中（电弧在静触头的燃弧顶端起弧） c）负荷开关处于关合位置（由主触头传导电流）
1—动刀 2—静触头 3—主触头 4—弧触头 5—负荷开关主轴 6—灭弧室
