智能高压限流熔断器：优化电力管理的利器
【摘要】：今后的高压限流熔断器的发展方向除了要求外形尺寸小、额定电流大和具有高的分断能力外，还希望它的时间—电流特性可控。目前已经研制出智能化高压限流熔断器。智能化高压限流熔断器在大电流下的开断是靠沿着熔丝的每个狭径部分融化和燃弧直到电弧熄灭来完成的，而在低过载电流下的开断是按熔断器的额定电压值的大小和设计要求进行控制来开断电流的。图9-21 FFL型限流熔断器时间—电流特性曲线图9-22 FFL型限流熔断器限流特性曲线
今后的高压限流熔断器的发展方向除了要求外形尺寸小、额定电流大和具有高的分断能力外，还希望它的时间—电流特性可控。目前已经研制出智能化高压限流熔断器。
一般的限流熔断器在低过载电流下产生的串联电弧是靠低熔点的M效应措施和特殊狭径的设计来完成电流分断的，而熔断器在低过载电流下的时间—电流特性的分散性较大，不能达到灵活应用的目的。智能化高压限流熔断器在大电流下的开断是靠沿着熔丝的每个狭径部分融化和燃弧直到电弧熄灭来完成的，而在低过载电流下的开断是按熔断器的额定电压值的大小和设计要求进行控制来开断电流的。

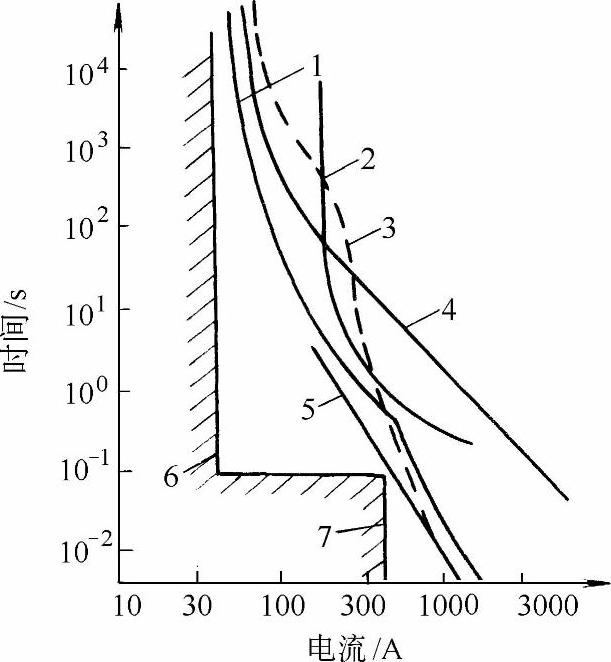

1—理想的高压熔断器（近似于全范围熔断器）的时间—电流特性 2—典型的断路器特性 3—普通熔断器的时间—电流特性 4—变压器耐受能力特性 5—相应于高压侧、低压侧熔断器的特性 6—变压器的满载电流7—变压器的浪涌冲击电流
智能化熔断器沿着熔丝长度方向多处布置有化学炸药包，线圈、空心电感和空气间隙位于熔断器芯柱的中部，触发电路用金属丝缚住。触发电路焊在芯柱的两个末端接线端子上（一个作为备用）。所有零件都装在熔断器的管内，管子内部填充满石英砂。
智能化熔断器不仅能够按照熔断器的固有时间—电流特性动作，而且还能从外界控制使熔断器动作，满足系统的其他要求，其应用范围不受熔断器固有的时间—电流特性限制。由于采用了现代通信技术，智能化熔断器和其他遥控信号之间相配合，能够可靠、有效地保护变压器和电力系统。

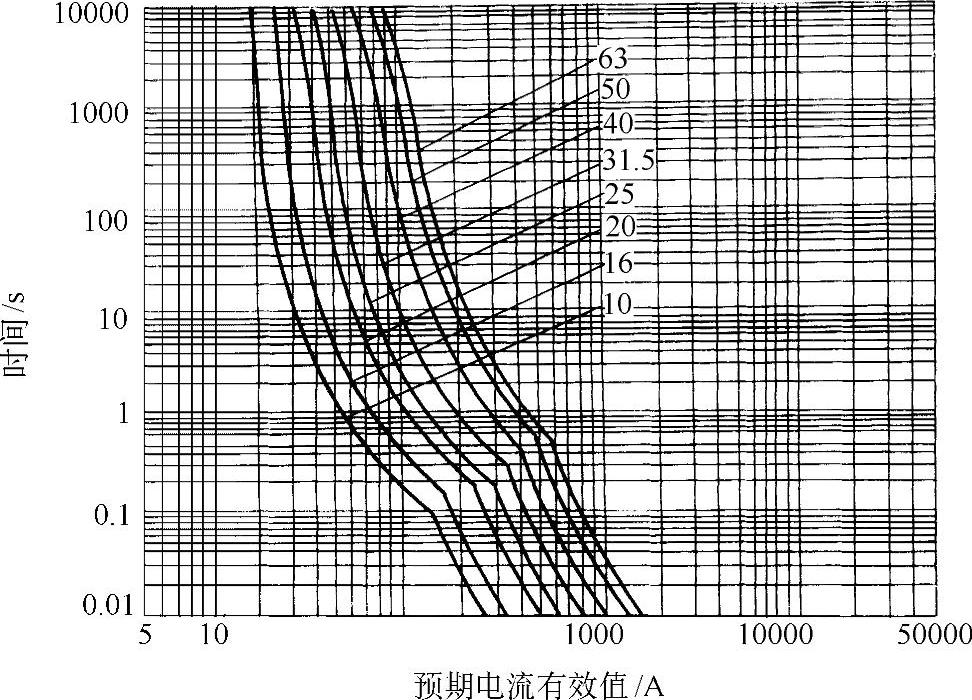

图9-21 FFL型限流熔断器时间—电流特性曲线

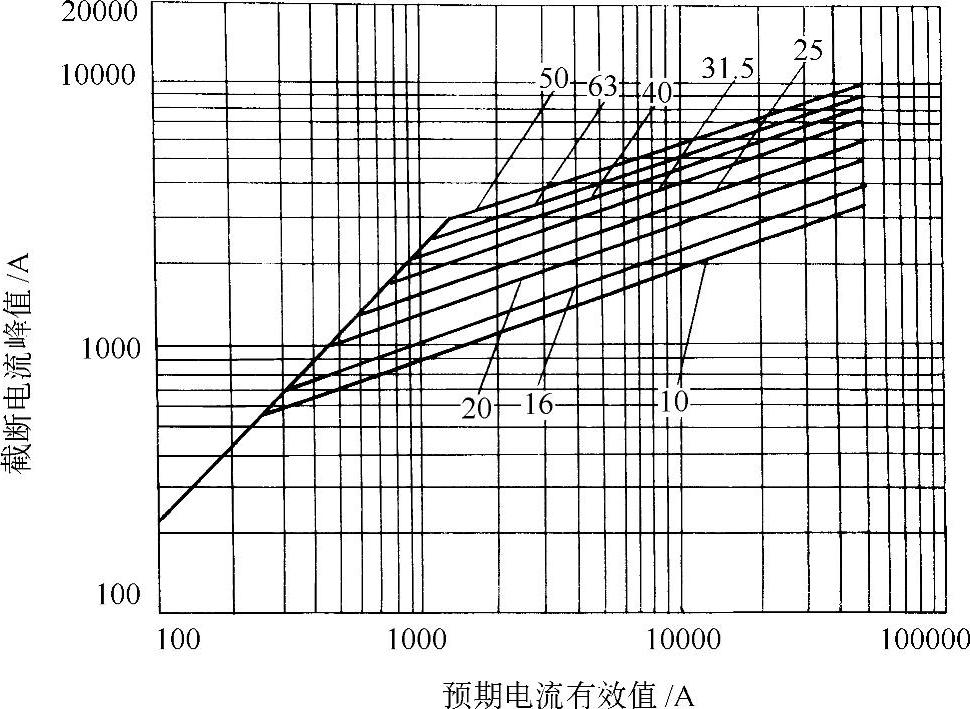

图9-22 FFL型限流熔断器限流特性曲线
