对于高压电动机的保护，通常是由几种保护电器共同完成的，其中限流熔断器是一种很重要的保护电器，对于它的正确选用十分重要，根据IEC644规范的要求，推荐使用一组曲线，如图9-15所示。图9-15上表示了保护装置与被保护电动机的特性曲线之间的关系，它们组成了一个典型的应用曲线，以下予以说明：1）首先用熔断器的时间—电流特性曲线10s对应的电流值除以一个适当的熔断器K系数所得到的电流坐标应位于电动机启动电流点A的右侧。......
2023-07-02
保护电容器的熔断器应用优化
【摘要】：引进产品的S系列、B系列和F系列保护变压器的限流熔断器，同样适用于户内电容器的保护，在容性电路中，由于各种电容器的安装方式不同，线路参数不确定，而使熔断器的选用比较困难。如果不是，则必须用更多的电容器并联来弥补，以保证当一个电容器发生击穿时，有足够的并联电容器对其放电，而使故障电容器处的熔断器安全动作。
引进产品的S系列、B系列和F系列保护变压器的限流熔断器，同样适用于户内电容器的保护，在容性电路中，由于各种电容器的安装方式不同，线路参数不确定，而使熔断器的选用比较困难。因此，一般是综合考虑多种因素后，才对熔断器作出最后的选用。主要有下列因素：
1）由于熔断器在容性回路上不但要承担最大负波电流，而且还要承担谐波电流，因此熔断器的电流等级至少应是回路满载电流的1.43倍。
2）通常小电流等级的熔断器比大电流等级的熔断器对电容器充电时的电流冲击更为敏感。因此，给出一条曲线来选择熔断器电流等级，以解决熔断器对冲击电流的承受能力问题，这条曲线主要说明了熔断器电流等级相对于负载电流的比率随着负载电流的增加而趋于减小的情况，如图9-18所示。

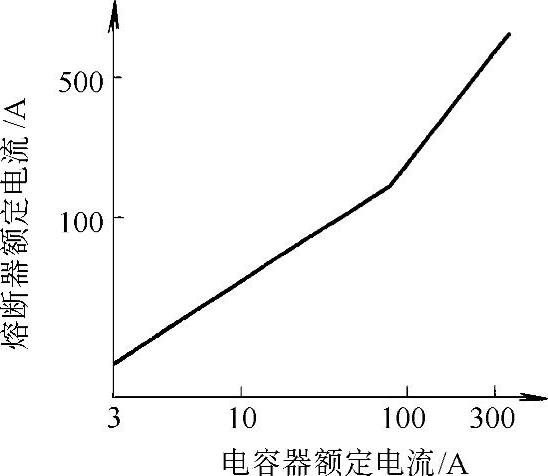

图9-18 保护电容器的熔断器选择曲线
3）对于多组并联的电容器，及一组电容器与其它已充好电的电容器组投入并网运行时的条件下，对熔断器的选择，通常是根据图9-18来进行的，并应把实际的电容电流乘以1.6倍后得出的负载电流再来查找相对应的熔断器电流。
上列各条是用来确定某一使用场合下熔断器的最小额定电流的选用，因此还需按下述条件来审查熔断器对电容器所能给予的保护程度。
4）如果熔断器要用于任何没有相应过载保护的电容器回路中时，建议最好选用F系列的全范围熔断器保护。因为该系列熔断器具有足够低的最小分断电流，它能足以防止小电流过载的保护失败。
5）对于串联的星形联结中性点悬浮的电容器组来说，当一个电容器短路，将导致相应相上电流增加3倍，此时熔断器也同样承受了3倍的电流，并再乘上并联电容器的个数。可以从熔断器的时间—电流特性曲线上查出在这个短路电流下熔断器的动作时间，并把这个点描绘在电容器分断特性曲线图上看该点是否位于曲线的左侧。如果不是，则必须用更多的电容器并联来弥补，以保证当一个电容器发生击穿时，有足够的并联电容器对其放电，而使故障电容器处的熔断器安全动作。
6）有多个电容器并联时，需考虑正常并联电容器给故障电容器的放电能量，一般限流熔断器所能承受的放电能量为10kJ，具体计算方法如下：
①3.18×并联电容器组的kVar（在50Hz条件下）；
②2.35×并联电容器组的kVar（在60Hz条件下）。
7）当一相电容器组或其端部发生短路故障时，为了不使其影响整个系统，通常用限流熔断器来进行故障的隔离，这种使用通常被称为相电容器保护，对于这种使用的熔断器其额定电流等级一般至少应为单台电容器上熔断器额定电流的2.5倍，如果电容器组内有许多并联单元，则应选择更高的熔断器电流等级。
