保护电动机的熔断器应用优化方案

【摘要】:对于高压电动机的保护,通常是由几种保护电器共同完成的,其中限流熔断器是一种很重要的保护电器,对于它的正确选用十分重要,根据IEC644规范的要求,推荐使用一组曲线,如图9-15所示。图9-15上表示了保护装置与被保护电动机的特性曲线之间的关系,它们组成了一个典型的应用曲线,以下予以说明:1)首先用熔断器的时间—电流特性曲线10s对应的电流值除以一个适当的熔断器K系数所得到的电流坐标应位于电动机启动电流点A的右侧。

对于高压电动机的保护,通常是由几种保护电器共同完成的,其中限流熔断器是一种很重要的保护电器,对于它的正确选用十分重要,根据IEC644规范的要求,推荐使用一组曲线,如图9-15所示。图9-15上表示了保护装置与被保护电动机的特性曲线之间的关系,它们组成了一个典型的应用曲线,以下予以说明:

1)首先用熔断器的时间—电流特性曲线10s对应的电流值除以一个适当的熔断器K系数所得到的电流坐标应位于电动机启动电流点A的右侧。

2)熔断器特性曲线与过流继电器保护特性曲线交叉点B的电流值应小于开关装置的开断电流值。

3)如果安装了瞬时接地继电保护装置,那么动作点将由B点移至C点,这时应该特别注意一种可能性,即开关装置可能在大于它的额定开断电流的一种电流情况下工作。

4)整个电缆曲线应位于操作特性DBCE的右侧,假如由于电动机起动功能性质不同(如长时间的起动和频繁的起动次数),同时要求所选择的熔断器需要高额定值,那么DBCE段将向右移动,这样电缆的截面尺寸应适当增加。

5)熔断器在通过大电流时(一般对应电流不大于0.01s),应把这个电流限制在开关能够承受的电流之内。

6)要特别注意熔断器的K系数,它说明了熔断器的过载特性,即在规定的系数下使用熔断器可以使熔断器反复耐受电动机的起动和过载冲击,而不会受到损害。这个过载特性通过5~6s时的熔断器特性电流乘以系数得到。

一般来讲要使熔断器对电动机的起动电流有一个最大的耐受能力,在时间—电流特性的10s范围内使用一个高的起动电流(直接起动)是比较合适的。

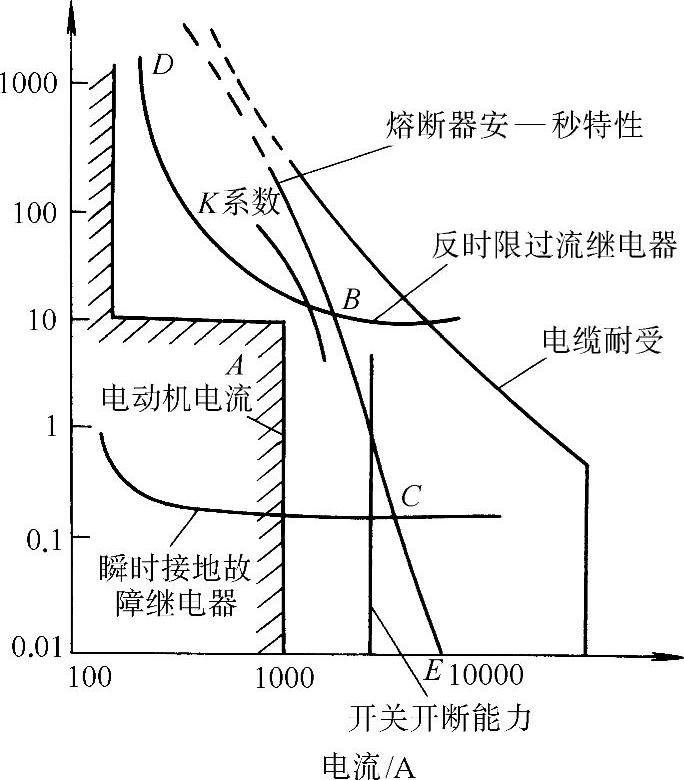

图9-15 保护电动机回路的特性曲线

若要对装置、电缆和电动机在0.1s范围内有一个最大的短路保护,选用一个低的起动电流(即加辅助起动设备)是比较合适的。

总之,熔断器的额定电流选择要根据不同的任务和电动机起动电流及时间、起动次数来决定。

对于用于直接起动的电动机,其熔断器的额定电流应按下式选用:


式中 Iy——在起动时间内对应的电流值;

N——起动电流与满载电流之比,通常N=6;

In——电动机满载电流(即额定电流);

K——熔断器系数。

不同类型的电动机所选用的起动时间不同,见表9-1。K系数的选择见表9-2。

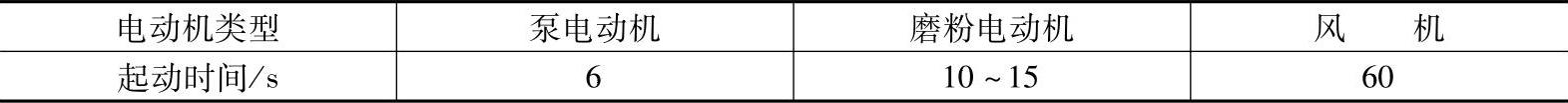

表9-1 不同类型电动机的起动时间

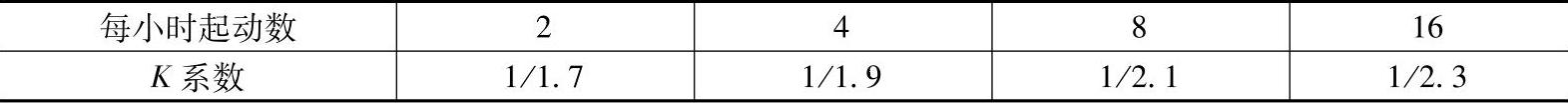

表9-2 K系数的选择


在经过计算得出Iy后,即把这个电流值描绘在熔断器时间—电流特性曲线的10s点上,与其所对应的曲线或靠近该点的曲线即是所要选的熔断器的额定电流,此值一般等于电动机满载电流的2倍。
