隔离开关结构形式的介绍
【摘要】：隔离开关的结构形式有很多，下面介绍一些典型的结构。隔离开关的三相共装在同一个底架上，操动机构通过连杆操动转轴完成分、合闸操作。使用单柱隔离开关可以显著地节省变电站的占地面积，但单柱式隔离开关结构比较复杂，一般只在252kV及以上超高压等级中使用。三柱式隔离开关有两个相互串联的断口，其断口方向与底座平面平行，使回路在两处断开。三柱式与双柱式隔离开关的基本部件相同，动作原理相似，只是刀开关转动方向不同。
按照安装地点的不同，隔离开关可分为户内、户外两种。户内隔离开关（型号为GN）其额定电压一般在40.5kV以下。户外隔离开关（型号为GW）由于触头直接暴露于大气中，所以户外隔离开关需要适应户外恶劣的气候条件，包括在覆有一定厚度冰层的情况下仍能顺利地分闸与合闸。隔离开关的结构形式有很多，下面介绍一些典型的结构。

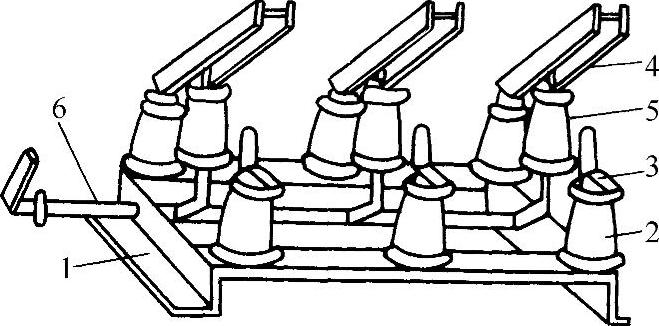

图9-1 一般户内配电用隔离开关的结构图
1—底座 2—支柱瓷瓶 3—静触头 4—刀开关 5—操作瓷瓶 6—转轴
图9-1所示为一般户内配电用隔离开关的结构图。隔离开关的三相共装在同一个底架上，操动机构通过连杆操动转轴完成分、合闸操作。刀开关采用矩型铜条型，以便用磁锁装置来提高开关对短路电流的稳定性。
户外隔离开关按其绝缘支柱结构的不同可分为单柱式、双柱式和三柱式，如图9-2、图9-3、图9-4所示。

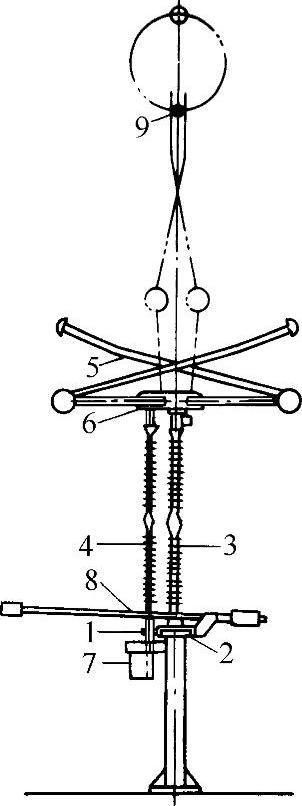

单柱式隔离开关每极的静触头悬挂于母线或独立的支座上，动触头用单独的底座或框架支撑，断口方向与底座平面垂直。图9-2所示为单柱式隔离开关，隔离开关的静触头被独立地安装在架空母线上。可动刀开关安装在瓷柱顶部，由操动机构通过传动机构带动，像剪刀一样向上运动，用夹住或者释放装在母线上静触头的方法来合闸或分闸。使用单柱隔离开关可以显著地节省变电站的占地面积，但单柱式隔离开关结构比较复杂，一般只在252kV及以上超高压等级中使用。
图9-2 单柱式隔离开关
1—转动轴 2—支架 3—支柱绝缘子 4—转动绝缘子 5—导电架（动刀开关） 6—轴承箱 7—操动机构 8—接地开关（刀开关） 9—悬挂（静）触头

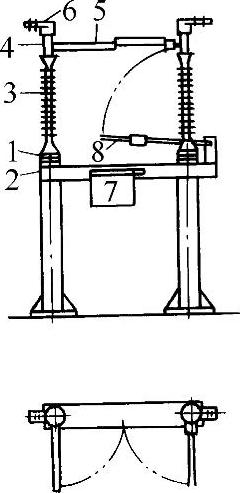

双柱式隔离开关每极有两个可转动的触头，分别安装在单独的瓷柱上，且在两支柱之间接触，其断口方向与底座平面平行。图9-3所示为π型双柱式隔离开关，它的转臂也即主刀开关固定在绝缘瓷柱顶部的活动出线座上。图9-3中的刀开关处于合闸位置。分闸时主刀开关传动轴带动两侧的绝缘瓷柱转动90°，使刀开关在水平面上转动而分闸，如图9-3中俯视图所示。这种开关不占上部空间，但相间距离要求大。图9-3所示隔离开关带有一把接地刀开关，由接地刀开关传动轴带动。
图9-3 双柱式隔离开关
1—轴承座 2—支架 3—绝缘 4—转动头 5—转臂 6—高压出线座 7—操动机构 8—接地开关（刀开关）

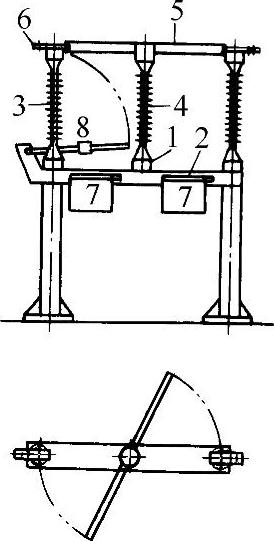

图9-4 三柱式隔离开关
1—转动轴 2—支架 3—固定绝缘瓶 4—转动绝缘瓷柱 5—刀开关转臂 6—高压出线端 7—操动机构 8—接地开关（刀开关）

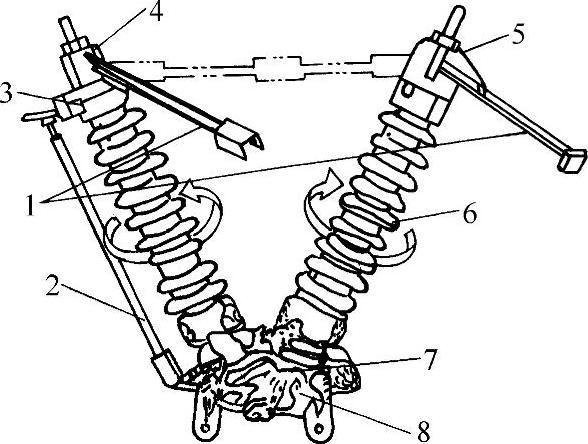

图9-5所示为V型双柱式隔离开关，它的底座较π型双柱式隔离开关结构小，易于满足特殊方式安装的要求。
三柱式隔离开关有两个相互串联的断口，其断口方向与底座平面平行，使回路在两处断开。图9-4所示为三柱式隔离开关，与双柱式隔离开关相比相间距离要求小。两边的绝缘支柱瓷瓶固定在支架上，中间的绝缘瓷瓶安装在轴上。分闸时中间的绝缘瓷瓶带动转臂刀开关转动60°，使刀开关在水平面上转动而分闸，如图9-4中俯视图所示。三柱式与双柱式隔离开关的基本部件相同，动作原理相似，只是刀开关转动方向不同。
图9-5 V型双柱式隔离开关
1—主刀开关 2—接地刀开关 3—接地刀开关静触头 4—出线座 5—导电带 6—绝缘子 7—轴承座 8—伞齿轮
