旁路开关在电容器组投入和退出中的作用，及其要求
【摘要】：旁路开关与阻尼装置串联后和串联电容器组并联，旁路开关分闸时电容器组投入，旁路开关合闸时电容器组退出，从而旁路开关完成将电容器组投入和退出的任务。图8-84中与旁路开关并联的过电压保护器和保护间隙是限制投退电容器组时产生的过电压的，隔离开关和接地开关是维护检修用开关。系统或串联补偿设备故障等紧急情况下要能快速退出电容器组，所以要求旁路开关具有很高的合闸可靠性和很短的合闸时间。
在长距离输电线路中装设串联电容补偿装置可以减小线路阻抗，从而缩短电气距离并提高系统稳定性。近年来串联补偿技术在我国500kV电网中得到了较快的应用。随着特高压电网的快速发展，1000kV串联补偿装置也将有较多的应用。
旁路开关用于串联补偿装置中，典型的固定式串联补偿装置主接线如图8-84所示。旁路开关与阻尼装置（由阻尼电抗器、阻尼电阻器和开关元件三部分组成）串联后和串联电容器组（简称电容器组）并联，旁路开关分闸时电容器组投入，旁路开关合闸时电容器组退出，从而旁路开关完成将电容器组投入和退出的任务。图8-84中与旁路开关并联的过电压保护器和保护间隙是限制投退电容器组时产生的过电压的，隔离开关和接地开关是维护检修用开关。
系统或串联补偿设备故障等紧急情况下要能快速退出电容器组，所以要求旁路开关具有很高的合闸可靠性和很短的合闸时间。
平高电气公司在国际上最早开展1100kV旁路开关的研制，额定电流为6300A。它的特点是解决了高速合闸灭弧室断口冲击大导致触头变形和磨损大，以及缓冲控制等技术难题。图8-85所示为1100kV旁路开关外形，它采用双断口T字型结构布置，并联通流支路，断路器采用带斜拉筋固定方式，配CYT液压机构，带并联电容器。

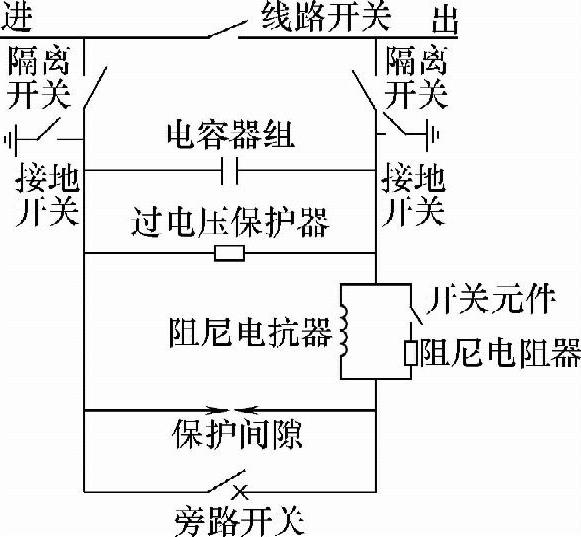

图8-84 固定式串联补偿装置主接线图

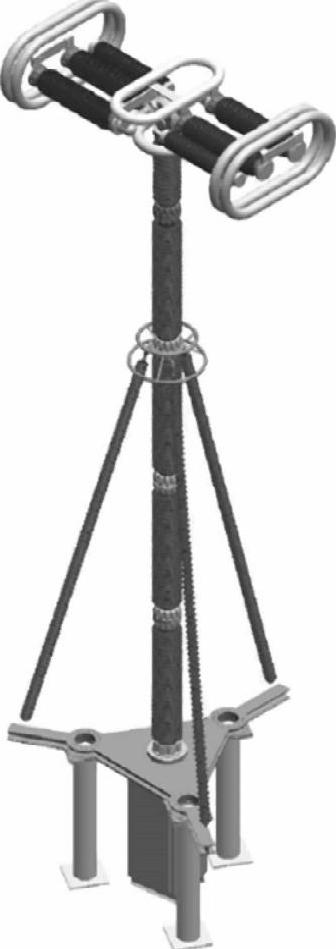

图8-85 1100kV旁路开关外形
