气动操动机构:原理及应用

【摘要】:气动操动机构是利用压缩空气作为能源产生推力的操动机构。图8-52所示为操动高压SF6断路器的气动操动机构原理图。图8-52 气动操动机构原理图a)合闸位置 b)分闸位置1—差动活塞 2—工作缸 3—控制阀 4、7—管道 5—差动活塞受压面1 6—差动活塞受压面2 8—压缩空气入口气动操动机构中压缩空气的质量对操动机构工作的可靠性有着重要的影响。气动操动机构的缺点是操作时响声大、零部件的加工精度比电磁操动机构高,还需配备空压装置。

气动操动机构是利用压缩空气作为能源产生推力的操动机构。由于以压缩空气作为能源,因此气动机构不需要大功率的直流电源,独立的储气罐能供气动机构多次操作。

图8-52所示为操动高压SF6断路器的气动操动机构原理图。断路器的分合闸操作全部依靠压缩空气,并依靠压缩空气的推力将断路器维持在分闸或合闸位置。

断路器的分合闸操作由控制阀来完成。分闸时,控制阀使压缩空气经管道(7)进入差动活塞上方,由于差动活塞受压面2大于差动活塞受压面1,因此压缩空气将推动差动活塞1向下运动,带动断路器的操作杆,完成断路器的分闸操作并将断路器保持在分闸位置,如图8-52b所示。合闸时,通过控制阀使差动活塞受压面2上方的压缩空气经控制阀向外排至大气,压力下降,于是差动活塞受压面1在压缩空气推力作用下向上运动,完成断路器的合闸操作,并使断路器保持在合闸位置,如图8-52a所示。

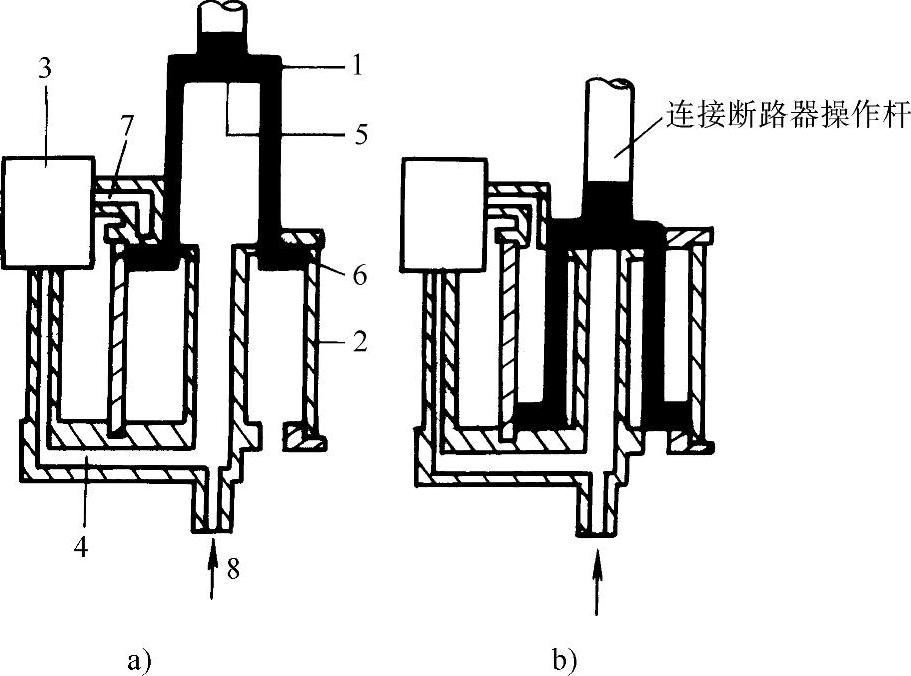

图8-52 气动操动机构原理图

a)合闸位置 b)分闸位置

1—差动活塞 2—工作缸 3—控制阀 4、7—管道 5—差动活塞受压面1 6—差动活塞受压面2 8—压缩空气入口

气动操动机构中压缩空气的质量对操动机构工作的可靠性有着重要的影响。压缩空气应该干燥,否则潮气太大会使活塞与气缸表面锈蚀,妨碍正常工作。活塞、气缸的表面处理也要特别注意。

气动操动机构的缺点是操作时响声大、零部件的加工精度比电磁操动机构高,还需配备空压装置。
