双压式SF6灭弧室原理及结构示例

【摘要】:双压式灭弧室有高压和低压两个气压系统,灭弧时喷口打开,高压SF6气体经过喷口吹向低压系统,与电弧发生能量交换使电弧熄灭。图8-6所示为双压式SF6灭弧室结构示例。在双压式灭弧室中,每一个灭弧单元有两个断口,单元电压比单压式的高。

双压式灭弧室有高压和低压两个气压系统,灭弧时喷口打开,高压SF6气体经过喷口吹向低压系统,与电弧发生能量交换使电弧熄灭。在这种灭弧室中,有的灭弧室常处在高压气体中,称为常充高压;有的灭弧室只在灭弧过程中处在高压气体中,称为瞬时充高压。

图8-6所示为双压式SF6灭弧室结构示例。图8-6中,结构系统放在低压的SF6气体箱内,当触头闭合,静触头只与动触头周围接触,定弧极则处于静触头一端的中空部分,触头系统被吹弧口和吹弧屏罩环绕,以控制电弧的位置和热气体的运动

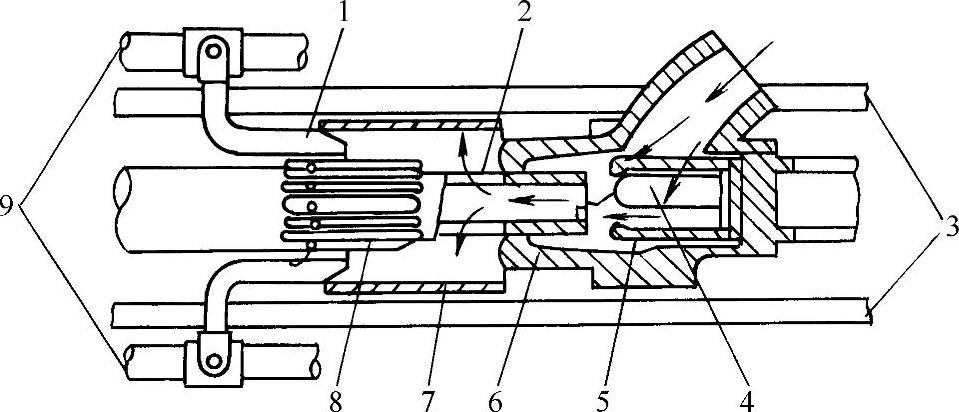

图8-6 双压式SF6灭弧室结构示例

1—动触头的横担 2—动触头侧面上孔 3—绝缘支持棒 4—定弧极 5—静触头的载流触指 6—灭弧室 7—吹弧屏罩 8—中间触头 9—绝缘操作棒

动触头为中空的喷口形,在用弹簧加压的中间触头内移动。动触头侧面具有孔,让热的SF6气体从高压区吹向低压区。

在分闸时,动触头与静触头分离瞬间,在定弧极与动触头中空内壁之间产生电弧。这时通向高气压系统的主阀已打开,SF6气体从高压区顺着箭头方向吹向低压区,电弧受喷口与吹弧屏罩的控制,最后在SF6气吹的作用下熄灭。

在双压式灭弧室中,每一个灭弧单元有两个断口,单元电压比单压式的高。

双压式SF6断路器工作性能虽然良好,但必须配置一台在密封循环中工作的气体压缩机,结构复杂、价格昂贵。
