真空灭弧室触头具有三种典型的结构形式:平板触头,如图7-2a所示;横磁场触头,如图7-2b、图7-2c所示;纵磁场触头,如图7-2d、图7-2e所示。有此触头的真空灭弧室,其开断电流在试验室已达200kA,而且仍有可能开断更大的电流。接着杯状纵向磁场触头结构得到了广泛应用,在国内真空灭弧室中占有很大的比例,成为我国真空灭弧室生产的一个重要特征。......
2023-07-02
真空断路器的零件数较少油断路器和SF6断路器的少,各制造公司还进一步努力,减少零件数,缩小灭弧室管径,以降低成本。这样做的结果使真空断路器的整体尺寸大大减少,趋于小型化,提高了可靠性。
英国GEC公司新型真空断路器的零件数仅为VMX系列产品零件数的一半,约为137个零件,同时还在继续减少零件数。德国西门子公司推出的3AG型真空断路器,其零件数仅为3AF型的50%。德国Calor Emag公司新研制成的VC2型真空断路器[13],其12kV、20kA灭弧室的触头直径仅为40mm,12kV、50kA灭弧室的触头直径为80mm。德国AEG公司最新推出的第三代真空灭弧室,其体积比原来产品大大缩小,仅为原来的1/3。日本东芝公司在1978~1986年间,灭弧室的尺寸几乎缩小了一半。日本三菱公司新开发的第五代真空灭弧室,其7.2kV、12.5kV真空断路器的灭弧室管径仅为第一代的15%。
此外,还设计开发了其他结构的新型真空灭弧室。如外加聚磁环的杯状纵向磁场电极的真空灭弧室,该种灭弧室能使电场分布均匀,大大提高了开断能力;又如对开断电流要求低的真空灭弧室,经在触头背面加简单马蹄形铁片后,不但缩小了真空灭弧室外形尺寸,同时进一步提高了开断电流。

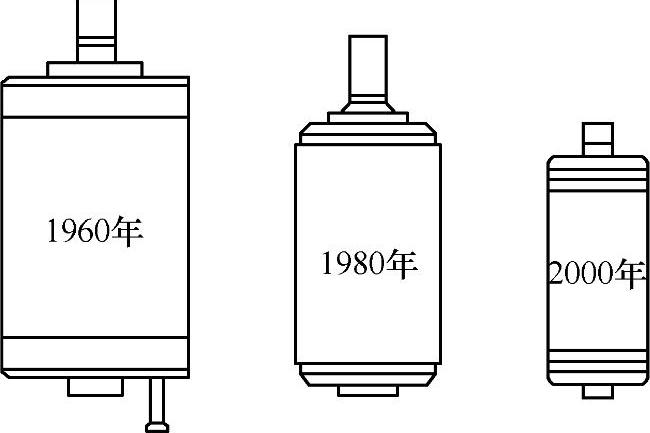

目前,我国已具备了自行设计和开发新型真空灭弧室的能力,但为了进一步突破真空灭弧室的小型化,研究工作还在深入进行中。图7-15为不同阶段所生产的真空灭弧室电极面积和外壳尺寸的对比。
图7-15 电极面积和真空灭弧室外形尺寸对比示意图
由图7-15可知,真空灭弧室管径的缩小,可使真空断路器的整体尺寸大大缩小,从而使开关柜的成套设计尺寸亦大为小型化。
