近区故障开断试验解析与优化
【摘要】：我国国家标准GB/T 4474—1992规定，额定电压63kV级及以上，额定短路开断电流大于12.5kA，现行IEC标准也规定，对额定电压为52kV及以上，额定短路开断电流超过12.5kA，且直接与架空线相联的三相断路器要求进行近区故障的开断试验。对近区故障而言，明显地存在长短燃弧时间的差异。
我国国家标准GB/T 4474—1992规定，额定电压63kV级及以上，额定短路开断电流大于12.5kA，现行IEC标准也规定，对额定电压为52kV及以上，额定短路开断电流超过12.5kA，且直接与架空线相联的三相断路器要求进行近区故障的开断试验。近区故障是由于距断路器端部有一段长约数百米至数千米的短线上因灭弧过程中所残留的电荷形成的行波振荡，导致恢复电压的初始阶段产生了高达数千周的锯齿形振荡波，它使恢复电压的初始上升陡度达到每微秒数千伏，甚至10kV以上。这条短线的阻抗很小，它不足以显著地限制短路电流。此时，断路器工作在接近于其额定开断电流值，且初始陡度极高的恢复电压下，因而难于切断。
图5-18 近区故障回路
—电源 U—断路器最高工作电压 XS—电源侧电抗 XL—线路侧电抗 IL—近区故障电流 QF—断路器 Z—线路波阻抗 L—从断路器到故障点的线路长度
如果线路很短，行波振频极高，但锯齿波的幅值不大；如果线段较长，行波振频较低，但锯齿波的幅值较高。因此，锯齿波的上升陡度在一定线长下有极大值。若干计算表明，出现此极大值时的线长约为3～8km。

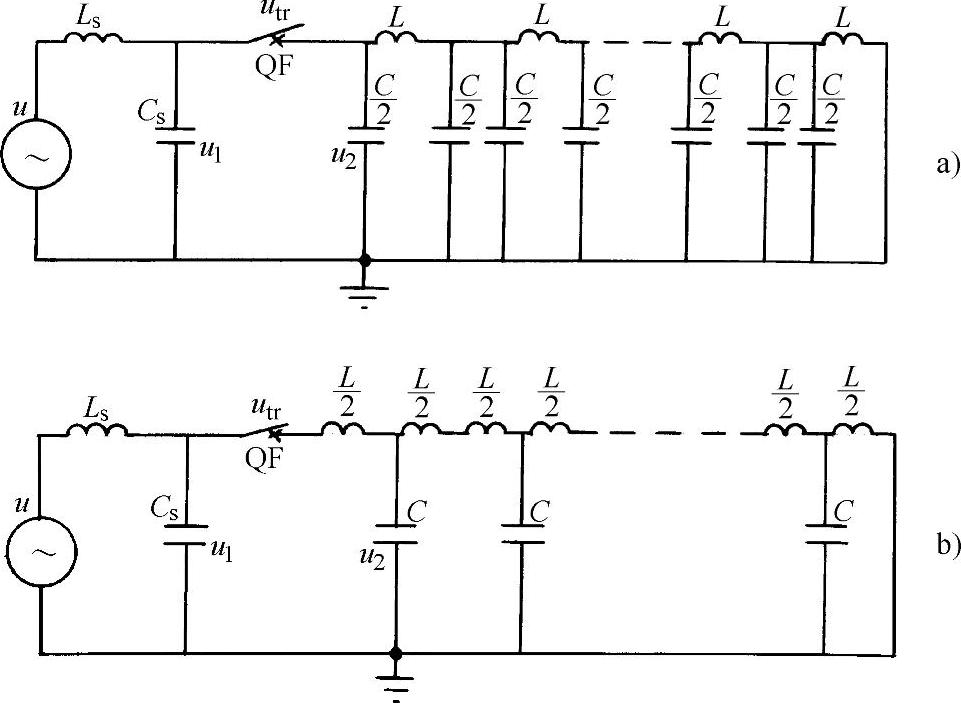

试验回路可以是等价的电力线路，如图5-18所示。也可以是在试验站附近架设的等价架空短线，也可以是利用试验室的电源并采用由一定数目的链形元件组成的模拟线路的试验回路。模拟线路需经过证明其效果与等价的电力线路对断路器的作用相当，试验回路应为单相，它包括电源侧回路和线路侧回路。图5-19给出两种不同的模拟回路。
图5-19中，u为电源电压，Ls与Cs为电源侧的电感和电容，L与C为链式回路的电感和电容，i为近区故障短路电流。图5-19a为Π形链式回路，图5-19b为T形链式回路。若线路侧总电感为Ll，总电容为Cl，链数为N，则L=Ll/N，C=Cl/N，波阻抗为
，原则上串联的链数愈多，模拟的效果愈好，一般采用6～8个即能满足试验。
图5-19 近区故障试验时，输电线的模拟电路
a）Π形链式回路 b）T形链式回路
由于试验设备的限制，大多数近区故障试验只能采用合成试验的方法，我国采用并联电流引入回路即威尔合成回路进行试验，原理图如图5-20所示。试验回路为单相，它包括电源侧回路和线路侧回路。
我国的系统保护和断路器动作时间一般使短路时间约在0.05～0.06s，此时直流分量约为25%～30%，视系统条件有稍许变动，通常是在对称电流条件下进行试验。
对近区故障而言，明显地存在长短燃弧时间的差异。长燃弧时间的考验比短燃弧时间的考验严得多。这是因为，不仅燃弧时间变长了，而且在长燃弧时间下的弧长远大于短燃弧时间下的弧长，而电弧能量与弧长成正比。因此，在相位难于控制的试验中必须作若干次试验以便获得最长燃弧时间，或接近于最长燃弧时间。

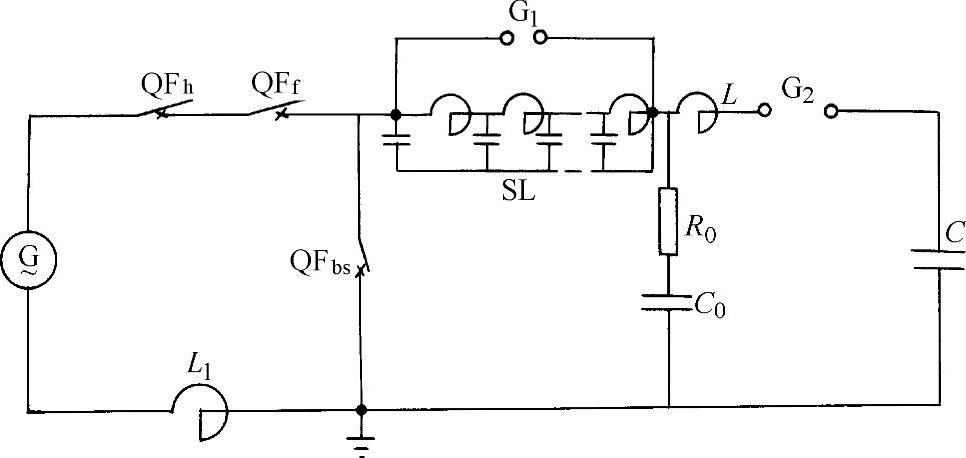

图5-20 近区故障的合成试验回路
G—短路发电机 QFh—合闸断路器 QFf—辅助断路器 QFbs—试验断路器 L、C—电压源电感和电容 Ll—电流源的电抗器 C0、R0—调频电容和电阻 G2—点火球隙 SL—模拟架空线 G1—保护球隙
近区故障的开断电流按额定短路开断电流的75%、90%，电流频率、工频恢复电压，操作顺序和瞬态恢复电压按GB/T 4474—1992《交流高压断路器的近区故障试验》标准中的规定执行。
当在电力系统中进行试验时应尽可能降低接地点的接地电阻。如此值太大，将限制短路电流，并影响波动过程，并应尽可能使用电容值较小的电容分压器测量电压，如果这个电容值太大，将影响锯齿波过程，降低了它的上升陡度。
对300～500kV级线路而言，要考虑分裂导线对波阻抗的影响，分裂导线数可选定为每相2-3-4分裂。线路参数可采用IEC的推荐值，见表5-2。

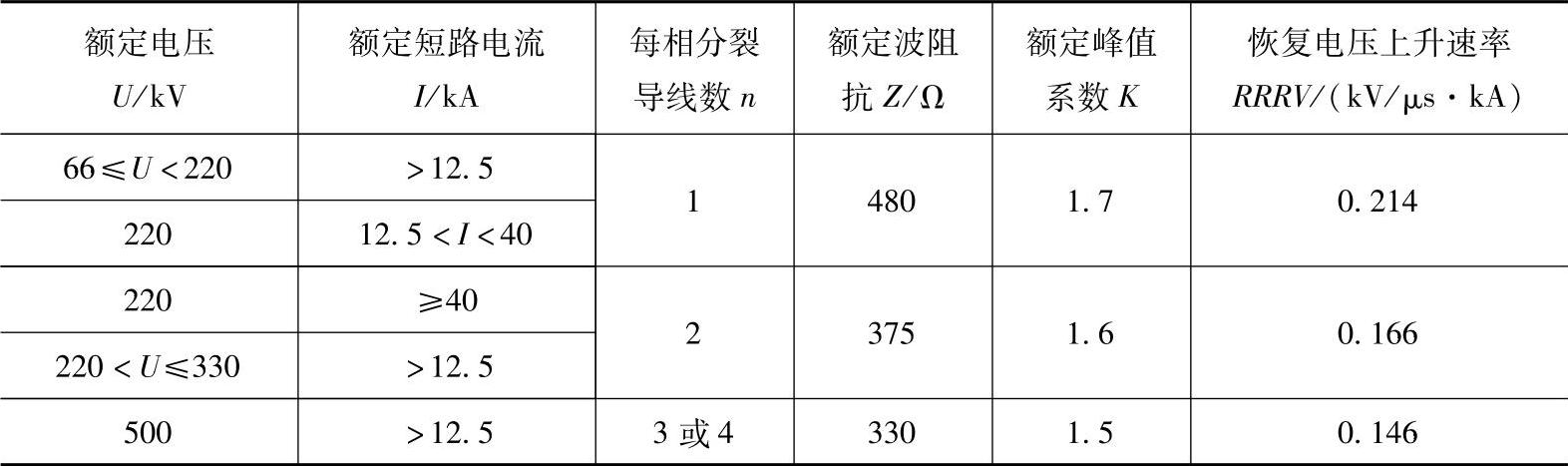

表5-2 近区故障线路侧的标准参数表
表5-2中的恢复电压上升速率
。
锯齿波的线路侧第一峰值电压
由初始电压U0与幅值系数K来确定，即
（K值见表5-2）
锯齿电压到达第一峰值的时间tL可由RRRV求得，即
式中 IL——近区故障电流有效值。
从而可以求出对应于这一近区故障参数的短线长度为L=CtL/2，其中，C为光速。
