冲击发电机回路试验探究
【摘要】：由上述可知，网络试验站的容量和试验次数受到限制并且很不方便，因此可采用专供短路开断试验用的同步发电机作为试验电源，这种发电机称为冲击或短路发电机。冲击发电机试验装置采用特殊专门设计的巨型同步发电机。目前我国最大的短路发电机试验机组在西安。
由上述可知，网络试验站的容量和试验次数受到限制并且很不方便，因此可采用专供短路开断试验用的同步发电机作为试验电源，这种发电机称为冲击或短路发电机。
冲击发电机试验装置采用特殊专门设计的巨型同步发电机。主要设备有：产生短路电流的同步发电机，限制短路电流和控制短路功率因数的可变电抗器，改变试验电压的变压器以及保护开关、合闸开关等。
发电机能够提供的最大短路电流由发电机电抗决定，因而短路发电机的电抗应尽可能的小。绕组的机械强度应特别强，因此能经受短路电流电动力冲击的反复作用。短路发电机由一台普通感应电动机带动，电动机功率通常只要求能拖动发电机正常空载运转即可。
利用短路发电机作电源，进行断路器短路开断试验时的原理接线图如图5-9所示。试验回路中也可加装变压器T来改变试验电压。

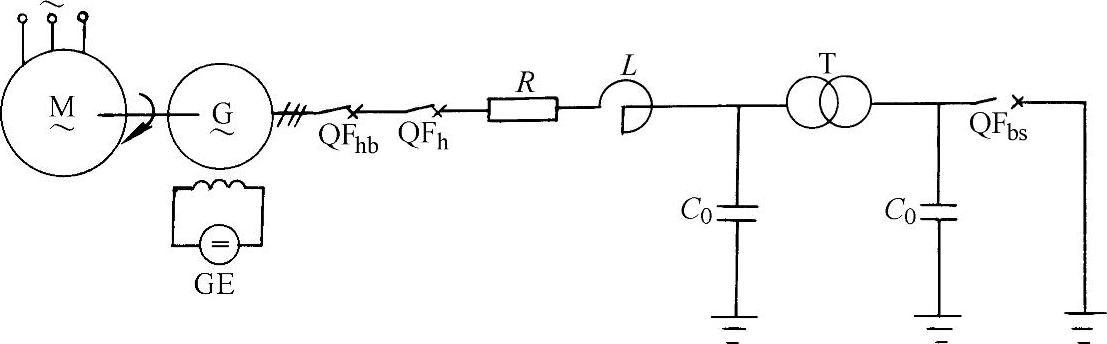

图5-9 短路发电机回路试验原理接线图
M—交流电动机 G—短路发电机 GE—励磁机 QFhb—后备断路器 QFh—合闸断路器 QFbs—被试断路器 T—变压器 L—电抗器 R—电阻 C0—调频电容
进行短路开断试验时有两种操作方式：
1.突然短路
起动电动机和励磁机组，当电动机—短路发电机组达到额定转速后，逐渐将励磁电流通入短路发电机，使其电压达到要求值。然后，将电动机电源切除，并接通试验回路，执行短路开断试验。此时靠发电机转子和飞轮所储有的动能，提供试验能量，以保证试验时电压和转速的基本稳定。
2.冲击励磁
试验前利用合闸断路器先将试验电路与短路发电机接通，但不接入励磁电流。当短路发电机达到额定转速时，将电动机的电源切断并突然加入励磁电流，这时发电机的短路电流由零开始急速上升，等增加到所需值时令被试断路器开断，进行短路电流开断试验。冲击励磁电流可达正常励磁电流值的几十倍之多，因此在试验回路开断后，必须迅速使励磁绕组去磁，否则发电机端电压将急速上升而损坏绕组绝缘。在这种运行方式中，短路电流内没有直流分量，因此可增大发电机的短路容量。
利用发电机回路可以进行三相短路电流的开断试验，等价性好，运行方式比较灵活，参数易于调节，试验次数与时间不受限制，且试验能力较易扩大；可进行自动重合闸试验、动、热稳定试验、近区故障试验及其他开断试验等。它的缺点是，投资大，相当于一座不供电的大容量电站设备，运行、维护、操作等工作量大且复杂，试验装置用作直接试验也受到容量的限制，但可做合成试验时的电流源。
目前我国最大的短路发电机试验机组在西安。
