网络试验与断路器开断能力测试
【摘要】：网络试验即是把被试断路器接到下列所需的电网上，人为造成电网短路来进行断路器开断能力的试验。网络试验不需要专门的电源，投资费用较低，试验条件符合断路器实际使用情况，等价性好。要克服这些缺点，应在固定的地点建立固定的网络试验站。由于受电力系统短路容量的限制，网络试验站只能试验开断容量较小的断路器。为了扩大网络试验站的试验容量，常常把网络试验站与合成回路实验室结合在一起，达到开断试验的目的。
在网络上进行断路器的开断试验，最能符合实用时的情况。网络试验即是把被试断路器接到下列所需的电网上，人为造成电网短路来进行断路器开断能力的试验。

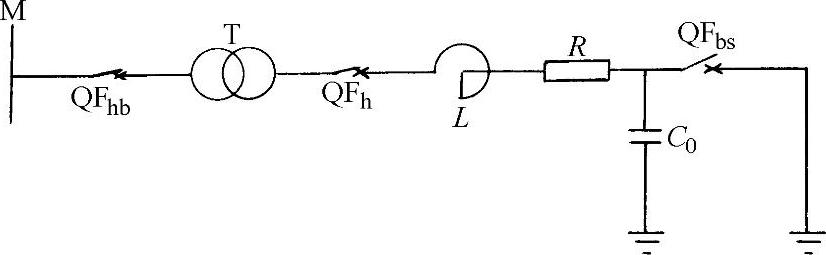

图5-8 网络试验站接线图
M—电网母线 T—变压器 QFh—合闸断路器 QFhb—后备断路器 L—电抗器 R—电阻 QFbs—被试断路器 C0—调频电容
网络试验的基本试验线路如图5-8所示。图中变压器T用来改变试验电压，需要时投入；电抗器L和电阻R用以调节试验时的短路电流及功率因数；C0用以调节瞬态恢复电压的特性。若进行单分试验，可先使被试断路器QFbs和后备断路器QFhb闭合，再接通合闸开关QFh，使线路中产生需要的短路电流，然后开断QFbs进行试验。如果QFbs不能开断，则由后备断路器QFhb将短路电流开断而起保护作用。若进行合分试验，则先将QFhb和QFh闭合，然后接通QFbs，产生短路电流，并立即使QFbs自动分闸而开断电路。同样，此时若QFbs试验失败，也可由QFhb开断短路。
网络试验不需要专门的电源，投资费用较低，试验条件符合断路器实际使用情况，等价性好。但是网络试验也有较多的缺点：试验容量受到现有电网短路容量限制。短路试验时，为了系统的稳定性，要维持系统的母线电压在一定水平，因此试验容量仅为线路在试验点的短路容量的30%。试验时的参数由电网和试验地点所确定，调整很困难。容易损坏线路上的设备，中断正常供电，影响电力的连续安全使用，试验时间和次数受到限制，要选择试验地点，要停电，组织工作难。要克服这些缺点，应在固定的地点建立固定的网络试验站。
网络试验站的主要设备变压器、电抗器和断路器等都是特殊设计的，能够经常耐受短路电流的冲击，试验时的参数可以方便地调节，试验比较方便，但次数仍然不能很多。由于受电力系统短路容量的限制，网络试验站只能试验开断容量较小的断路器。为了扩大网络试验站的试验容量，常常把网络试验站与合成回路实验室结合在一起，达到开断试验的目的。
