工频恢复电压及其考核方法
【摘要】：如第二章已经叙述的，断路器刚开断，瞬态恢复电压的高频振荡消失以后，触头两端所出现的电源频率决定的电压即为工频恢复电压。对于第二、三两节分析讨论的结果可将开断各种故障时的工频恢复电压列于表3-3中。一般来说，三相短路时短路电流最大，工频恢复电压也最高，因此考核断路器开断性能时采用三相短路故障的参数情况。
如第二章已经叙述的，断路器刚开断，瞬态恢复电压的高频振荡消失以后，触头两端所出现的电源频率决定的电压即为工频恢复电压。
前面两节分别分析了三相、两相、单相接地和不接地短路故障的情况。可以看出，断路器开断短路故障时的工频恢复电压除与系统中性点的接地方式、短路故障种类有关外，还因三相断路器开断电路的顺序而异，一般来讲，首先开断相的工频恢复电压最高，用首开相系数K来表示如下：
式中 Upr——首先开断相的工频恢复电压；
Up——相电压。
对于二相接地、单相接地及异相接地故障，K应指的是故障开断相。
对于第二、三两节分析讨论的结果可将开断各种故障时的工频恢复电压列于表3-3中。
当电力系统发生短路故障时，要求断路器能够开断所有三相电路，由上述分析可知，对于不同故障情况，不同相的开断对断路器的要求不同。一般来说，三相短路时短路电流最大，工频恢复电压也最高，因此考核断路器开断性能时采用三相短路故障的参数情况。异相接地故障时，尽管故障相的开断系数很高为
，但因为在63kV以下中性点不接地系统中，目前对它的要求仅为参考性的。在表3-3中可见失步故障时可能发生最大的工频恢复电压，但在这种情况下，开断的故障电流并不大，因此对断路器来说开断不算困难。

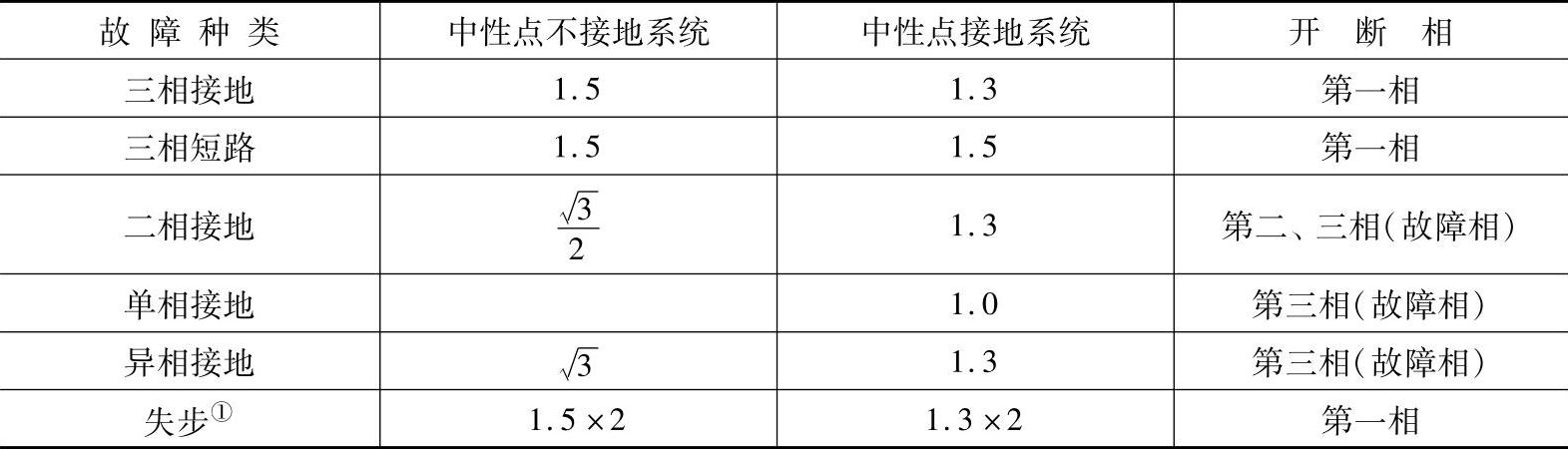

表3-3 开断各种故障时的工频恢复电压
①失步故障开断将在第六节中分析。
