因此，断路器应具有足够的关合短路故障的能力，而标志这一能力的参数是断路器的额定短路关合电流。合闸时，电动力向减弱合闸力的方向作用。操动机构的操作特点是由其动作时间来说明的。......
2023-06-30
断路器自动重合闸时间及性能优化分析
【摘要】：图2-8 断路器自动重合闸时间对于一般的断路器，自动重合闸时，在操作循环中的第二次开断，其性能较第一次降低。
架空输电线路的短路故障大多数是临时性故障，为了提高供电的可靠性并增加电力系统的稳定性，线路保护多采用快速自动重合闸操作的方式。即输电线路发生短路故障时断路器开断，经过很短时间又再自动关合。断路器重合闸后，如故障并未消除，断路器必须再次开断短路故障。有的情况下，断路器第二次开断短路故障后经过一定时间（如180s）再次关合电路，称做强送电。强送电后，故障如仍未消除，断路器还需第三次开断短路故障。上述操作顺序称为快速自动重合闸的额定操作顺序，在断路器上应选取下列之一作为标准操作循环：
1）对于自动重合闸为O→θ→CO→t′→CO。
2）对于非自动重合闸为O→t′→CO→t′→CO，或者为CO→ta→CO。其中，O表示一次分闸操作；CO表示一次合闸操作后立即（即无任何故意的时延）进行分闸操作；θ、t′和ta为两次操作之间的间隔时间或称为重合闸时间，我国标准规定，用于快速自动重合闸的断路器θ为0.3s，t′为180s。
自动重合闸过程中的分-合时间为重合操作时，所有极弧触头分离时刻到重合闸操作过程中的第一极触头接触时刻的时间间隔。
自动重合闸过程中的无电流时间为自动重合闸时，断路器分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。
重合闸时间为重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
重合闸过程中的重关合时间为重合闸操作中，分闸时间的起始时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。

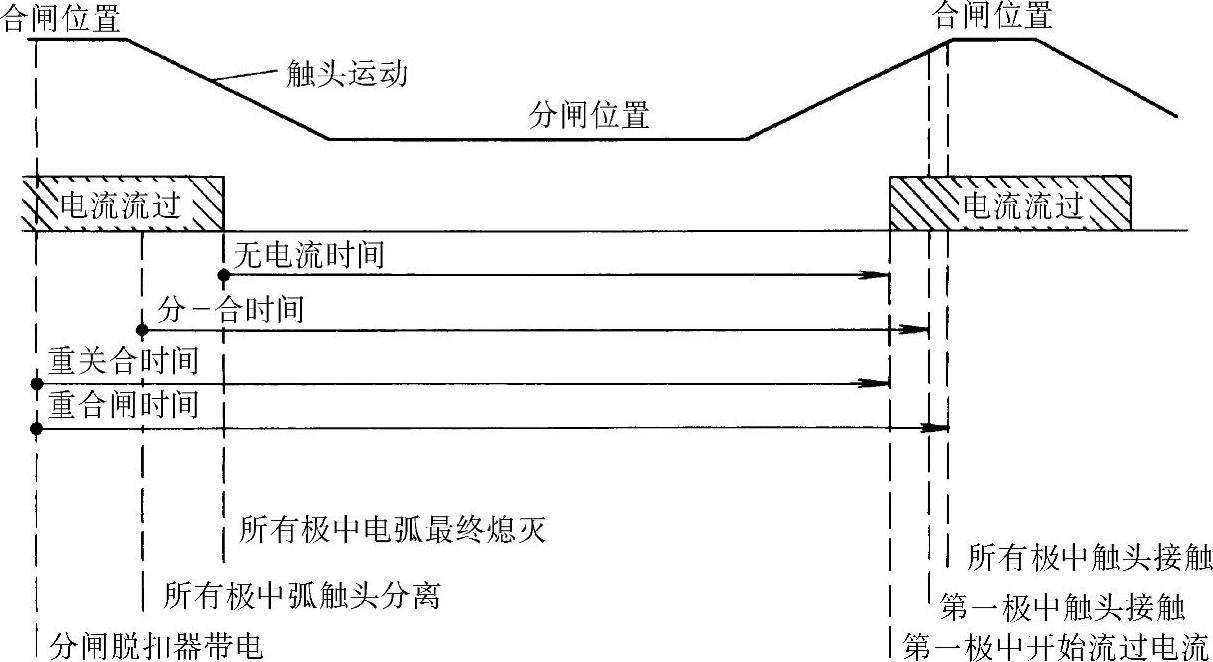

断路器在自动重合闸操作中的有关时间如图2-8所示。
图2-8 断路器自动重合闸时间（O—t—CO）
对于一般的断路器，自动重合闸时，在操作循环中的第二次开断，其性能较第一次降低。这是因为断路器的分-合时间或自动重合闸时间短，开断一次短路电流以后，再次开断短路电流时，它的力学性能和灭弧装置的灭弧性能还没有完全恢复，所以开断能力有所降低。对具有重合闸要求的断路器，其最后的开断动作必须保证能够开断额定开断电流。
