【摘要】：操作是指动触头从一个位置转换至另一个位置的动作过程，操动机构在高压断路器中占有重要地位。它不但要保证断路器长期的动作可靠性，而且要满足灭弧特性对操动机构的要求。断路器开断大电流和开断小电流时对操动机构的要求是不同的。对于断路器的操动机构，则要求能够很好地实现各种情况下的分合要求。操动机构的操作特点是由其动作时间来说明的。

操作是指动触头从一个位置转换至另一个位置的动作过程，操动机构在高压断路器中占有重要地位。它不但要保证断路器长期的动作可靠性，而且要满足灭弧特性对操动机构的要求。断路器的分合所需时间或速度必须满足其开断和关合的要求，以便通过快速切除故障不使故障扩大，以保持系统的稳定。再者也可减轻故障点的设备、线路、绝缘等的损伤，为此要求断路器具有良好的操作性能以满足上述要求。

断路器开断大电流和开断小电流时对操动机构的要求是不同的。开断大电流时需要较大的分断速度，因而也需要较强的操作力，但对于小电流分合电磁反弹力较小，为了在此情况下不致由于过大的操作力而产生冲击，故要采用油、空气或弹簧等缓冲装置。可是对于运动部件重量较大时，操作力大而冲击力小的要求不容易实现。对于断路器的操动机构，则要求能够很好地实现各种情况下的分合要求。

操动机构的操作特点是由其动作时间来说明的。断路器的动作时间有开断时间与闭合时间之分。

下面给出断路器的时间参量术语：

1.分闸时间

分闸时间是指处于合闸位置的断路器，从分闸操作起始瞬间（即接到分闸指令瞬间）起到所有极的触头分离瞬间的时间间隔。

断路器的分闸时间根据下述的脱扣方法分别定义：

1）对于用任何形式辅助动力脱扣的断路器，分闸时间是指处于合闸位置的断路器从分闸脱扣器带电瞬间起到所有各极的弧触头均分离瞬间为止的时间间隔。

2）对于自脱扣断路器，分闸时间是指处于合闸位置的断路器从主电路电流达到过电流脱扣器的动作值时刻到所有各极弧触头分离时刻的时间间隔。

分闸时间可以随开断电流的变化而变化，但是准确地测量开断短路电流时的起弧时间并不容易，因此分闸时间一般为空载状态下测得的数值。

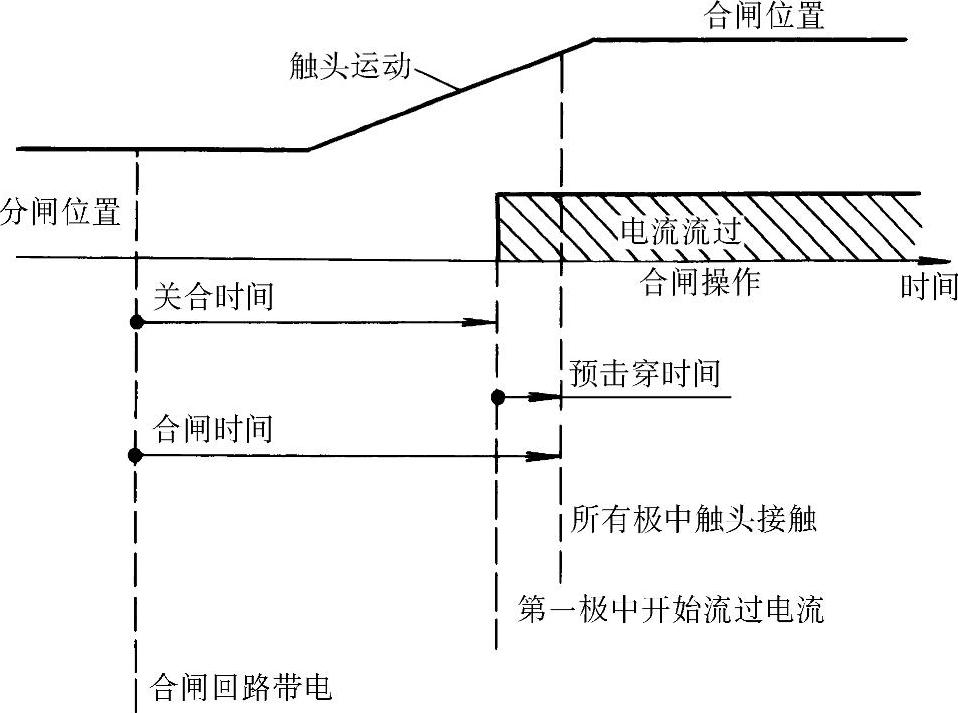

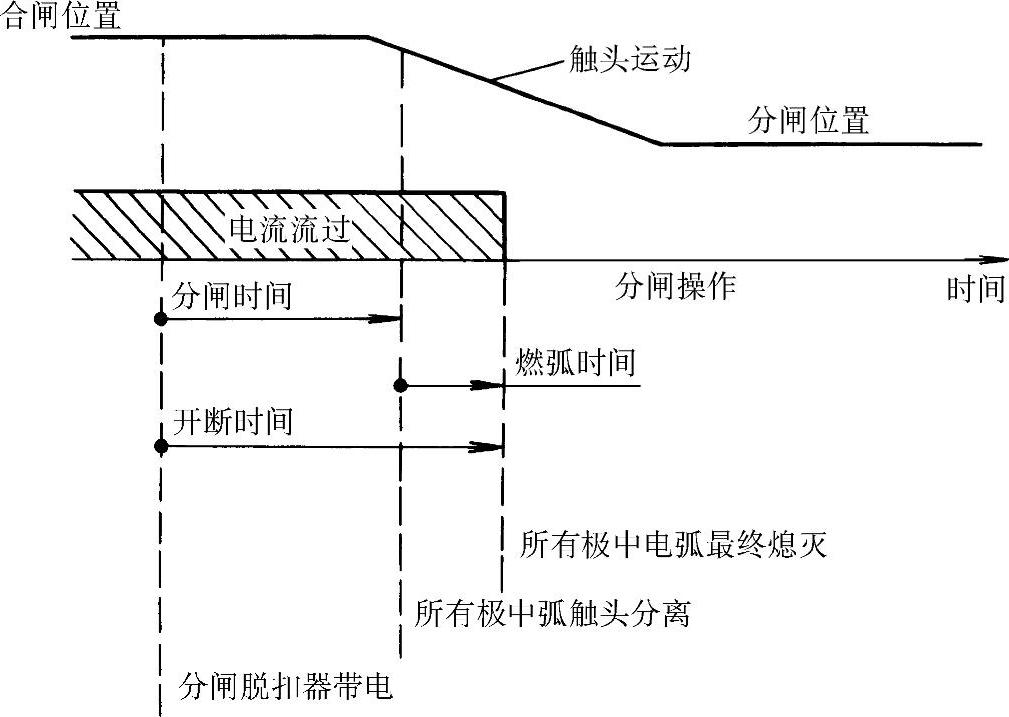

2.燃弧时间

燃弧时间是指从首先分离极主回路触头刚脱离金属接触起，到各极中的电弧最终熄灭为止的时间间隔。

3.开断时间

开断时间是指从断路器接到分闸指令起到各极中的电弧最终熄灭瞬间为止的时间间隔，一般等于分闸时间与燃弧时间之和。
