额定短路开断电流及其意义
【摘要】：额定开断电流也即额定短路开断电流，是标志着高压断路器开断短路故障能力的参数。断路器的额定短路开断电流一般比其所能开断的极限电流值稍低，以留有裕量。国家标准规定，断路器的额定短路开断电流是在标准规定的相应工频及瞬态恢复电压下能够开断的最大短路电流，它由两个特征值表示：一是交流分量有效值，简称额定短路电流；二是直流分量百分数。标准上规定，若直流分量不超过20%，则额定短路开断电流仅以交流分量有效值来表征。
额定开断电流也即额定短路开断电流，是标志着高压断路器开断短路故障能力的参数。这是指在规定的使用和性能条件以及规定的电压下，断路器能够开断的预期开断电流值，也即所能开断的最大短路电流。断路器的额定短路开断电流一般比其所能开断的极限电流值稍低，以留有裕量。国家标准规定，断路器的额定短路开断电流是在标准规定的相应工频及瞬态恢复电压下能够开断的最大短路电流，它由两个特征值表示：一是交流分量有效值，简称额定短路电流；二是直流分量百分数。标准上规定，若直流分量不超过20%，则额定短路开断电流仅以交流分量有效值来表征。交流及直流的确定参看图2-2。
如图2-2所示，设在起弧瞬间的交流分量幅值为IAC，直流分量振幅为IDC，通常需要开断的额定开断电流可用
（对称分量有效值）表示。当需要特别指出非对称开断电流时，可用
表示。对于三相断路器采用通过最大电流一相的开断电流表示。

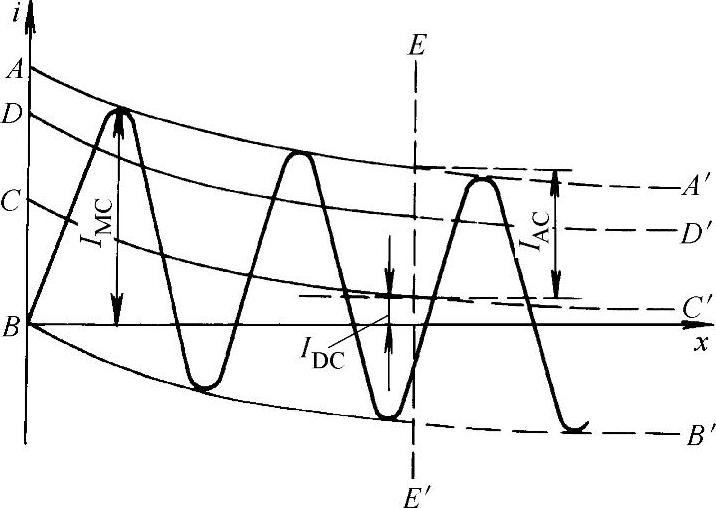

图2-2 短路关合和开断电流以及直流分量百分数的确定(https://www.chuimin.cn)
AA′、BB′—短路电流包络线 Bx—短路电流零线 CC′—任一时刻电流波形零线的偏移 DD′—任一时刻交流分量的有效值，从CC′测量EE′—触头分离时刻（起弧） IMC—关合电流 IAC—在EE′瞬间交流分量幅值 IDC—在EE′瞬间直流分量幅值 （IDC/IAC）×100%—直流分量的百分数
额定短路开断电流的交流分量有效值从下列数值中选取：1.6kA、3.15kA、6.3kA、8kA、10kA、12.5kA、16kA、20kA、25kA、31.5kA、40kA、50kA、63kA、80kA、100kA。
另外，电力系统发生短路故障后，要求继电保护系统尽快动作，断路器开断得越快越好。这样可以缩短电力系统故障存在的时间，减轻短路电流对设备的冲击。更重要的是，在超高压电力系统中，尽快开断短路电流可以增加电力系统的稳定性，从而保证输电线路的输送容量。因此，断路器的开断时间在额定开断时间以内也是必要的条件。
