额定绝缘水平与强度详解

2023-07-02 理论教育版权反馈

【摘要】：高压开关电器绝缘水平及绝缘强度的考核除了需考核工频耐受电压外，还需考核雷电冲击耐受电压和操作冲击耐受电压。表2-4 额定电压范围Ⅰ的额定绝缘水平注：1.栏中的值适用于：对于型式试验，相对地和相间；对于出厂试验，相对地、相间和开关装置断口间。

高压开关电器绝缘水平及绝缘强度的考核除了需考核工频耐受电压外，还需考核雷电冲击耐受电压和操作冲击耐受电压。断路器的额定绝缘水平按照GB/T11022—1999采用表2-4与表2-5所示的标准值。额定电压范围Ⅰ指的是额定电压252kV及以下，额定电压范围Ⅱ指的是额定电压252kV以上。

表2-4 额定电压范围Ⅰ的额定绝缘水平

注：1.栏（2）中的值适用于：对于型式试验，相对地和相间；对于出厂试验，相对地、相间和开关装置断口间。

2.栏（3）、（4）和（5）中的值仅适用于型式试验。

①设备外绝缘在干燥状态下的耐受电压。

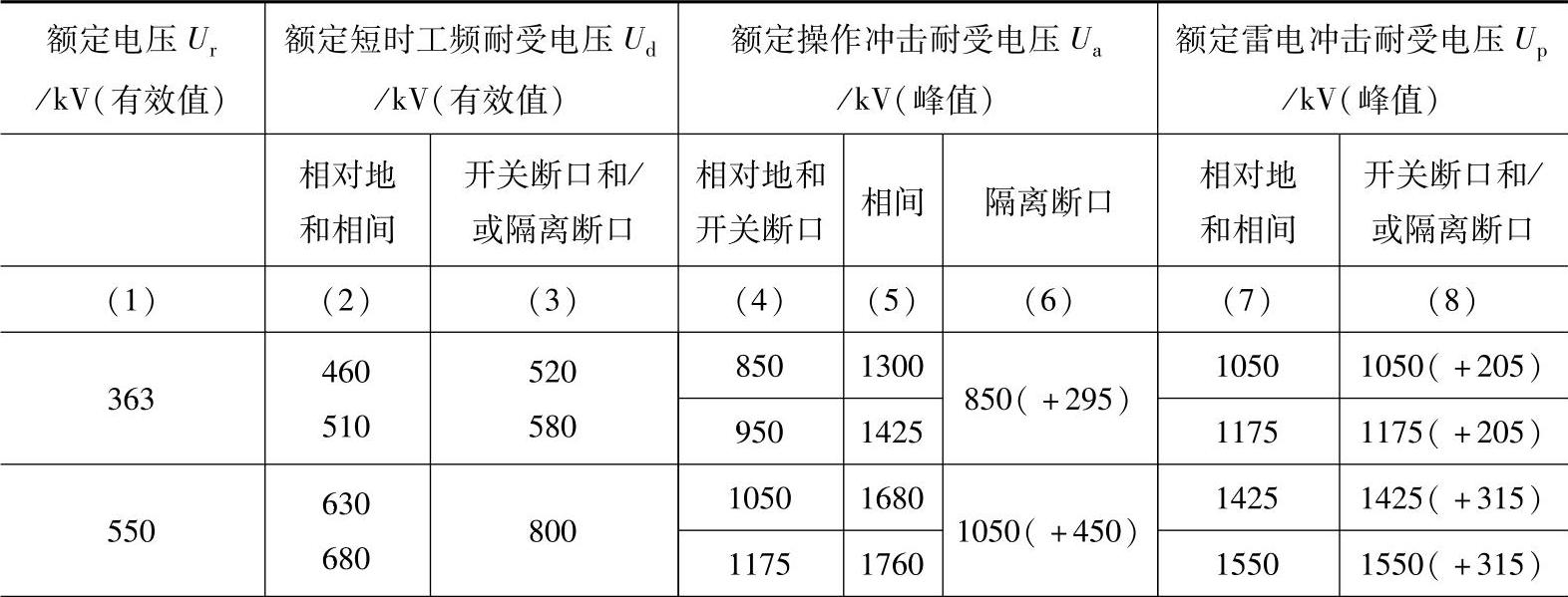

表2-5 额定电压范围Ⅱ的额定绝缘水平

（续）

注：1.栏（6）的值也适用于某些断路器，见GB 1984—2003。

2.栏（6）中括号内的数值是施加在对侧端子上工频电压的峰值（联合电压），栏（8）中括号内的数值是施加在对侧端子上工频电压的峰值（联合电压），见GB/T 11022—1999的附录D。

3.栏（2）中的值适用于：对于型式试验，相对地和相间；对于出厂试验，相对地、相间和开关装置断口间。

4.栏（3）、（4）、（5）、（6）、（7）和（8）中的值仅适用于型式试验。

5.这些数值是用GB 311.1—1997的表3中规定的乘数导出的。
