日本三菱公司先后开发出双压式双向吹弧的SF6发电机断路器和单压式SFW型SF6断路器。SF6发电机断路器可用于额定功率为1500MW的发电机组。图8-77所示为ABB公司的HEC7/8型SF6发电机断路器外貌，其灭弧室剖面如图8-78所示，技术参数见表8-5。......
2023-07-02
发电机断路器的保护措施
【摘要】：近年来由于SF6开关技术的发展和不断成熟，国内外已相继开发研制了SF6发电机保护断路器。从灭弧机理上来看SF6发电机断路器基本上有两种类型：一种是以ABB公司生产的采用自能旋弧式原理灭弧的HE型发电机断路器；另一种是日本日立公司生产的FPT型、三菱公司生产的SFWA型和GEC Alsthom公司生产的FKG型为代表的压气式SF6发电机断路器。
为可靠地保护与方便地控制发电机组，对于发电机回路，无论它是采用单元接线方式，还是采用扩大的单元接线方式，都要求在发电机的出口装设专用的发电机保护断路器，如图1-1中的QFH所示。

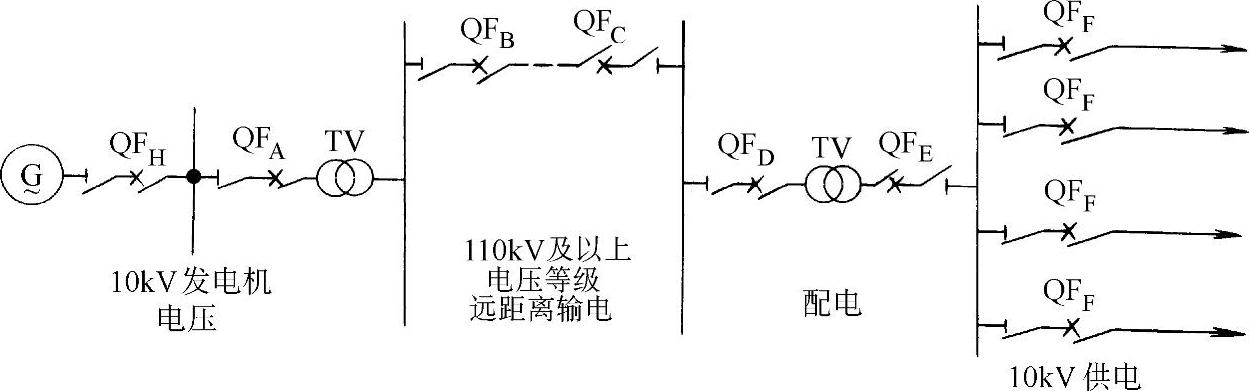

图1-1 高压断路器在电力系统中的使用情况
早年的发电机保护断路器采用压缩空气技术开断电流。这些断路器的持续载流能力由强迫空气冷却系统来保证，开断电流高达50kA。压缩空气发电机断路器使用一个主开断单元和一个配有低值电阻的辅助单元。这样的断路器结构复杂，使之很少用于其他小型机组。
近年来由于SF6开关技术的发展和不断成熟，国内外已相继开发研制了SF6发电机保护断路器。从灭弧机理上来看SF6发电机断路器基本上有两种类型：一种是以ABB公司生产的采用自能旋弧式原理灭弧的HE型发电机断路器；另一种是日本日立公司生产的FPT型、三菱公司生产的SFWA型和GEC Alsthom公司生产的FKG型为代表的压气式SF6发电机断路器。两种产品的技术性能基本相似，外形大多为卧式结构。
我国新东北电气（沈阳）高压开关有限公司自行开发研制了压气式SF6中等容量发电机断路器，额定电压为18kV、24kV，额定电流为6300A、8000A、10000A、12500A，额定短路开断电流为63kA、80kA、100kA。
