钢桁架小空间复杂节点制造技术优化方案
【摘要】：图7-100上、下弦杆与钢箱梁连接示意图为避免焊缝重叠且便于施工，工厂内加工组拼方法如下：钢梁与上、下弦杆连接部位数控下料，如图7-102所示。钢箱腹板，加劲板与相邻上、下弦杆焊接，如图7-105 所示。图7-112顶板组装由于下弦杆内部隔板距离较小，因此采用顶板分段嵌补的方法进行焊接。
7.4.2.1 钢箱梁与上、下弦杆连接部位

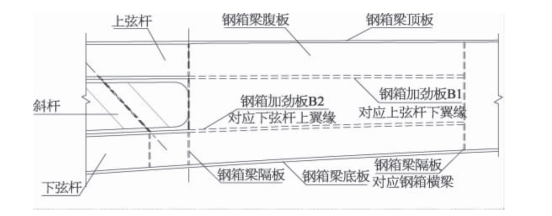

钢箱梁与上、下弦杆连接部位结构较为复杂，钢箱梁内部有加强结构，外部横向有横连，如
图7 -100、图7 -101 所示。
图7-100 上、下弦杆与钢箱梁连接示意图
为避免焊缝重叠且便于施工，工厂内加工组拼方法如下：

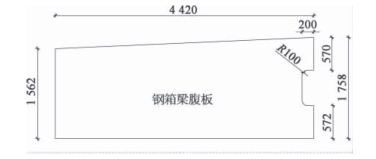

（1）钢梁与上、下弦杆连接部位数控下料，如图7-102所示。

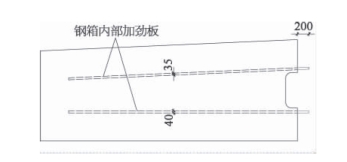

（2）将腹板与钢箱内部加劲板组装焊接，如图7-103所示。

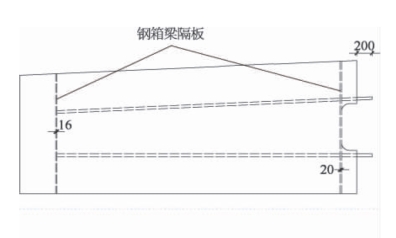

（3）钢箱梁隔板组装焊接，如图7-104 所示。
（4）钢箱腹板，加劲板与相邻上、下弦杆焊接，如图7-105 所示。
（5）焊接钢箱与下弦杆底板，如图7-106 所示。
（6）组装焊接钢箱与上弦杆顶板，如图7-107 所示。
图7-101 横连示意图
7.4.2.2 桁架组装
桁架组装顺序流程如下：底板上胎→隔板组装焊接→腹板组装焊接→顶板合箱→顶板焊接→矫形。

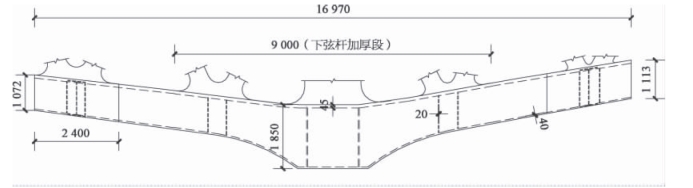

以4#墩位处下弦杆为例，钢桁架组装如图7-108 所示。
图7-102 钢梁与上、下弦杆连接部位数控下料
图7-103 腹板与钢箱内部加劲板组装焊接
图7-104 钢箱梁隔板组装焊接
图7-106 焊接钢箱与下弦杆底板焊接
图7-105 钢箱腹板，加劲板与上、下弦杆焊接
图7-107 组装焊接钢箱与上弦杆顶板焊接
图7-108 钢桁架组装示意图

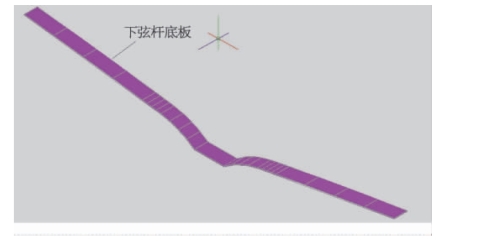

（1）下弦杆底板上胎组拼，如图7-109 所示。
图7-109 下弦杆底板上胎组拼

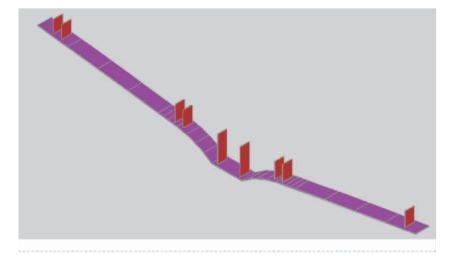

（2）隔板组装如图7-110 所示。
图7-110 隔板组装
（3）腹板组装如图7-111 所示。
图7-111 腹板组装

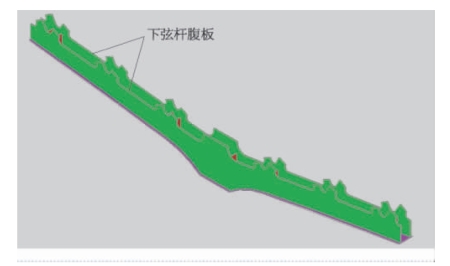

（4）顶板组装如图7-112 所示。
图7-112 顶板组装
由于下弦杆内部隔板距离较小，因此采用顶板分段嵌补的方法进行焊接。
