7.2.2.1　上部结构设计

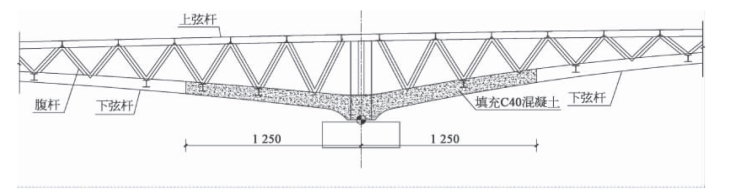

吉兆桥主体结构由横向9 榀桁架组成，桁架横向中心间距为4.6 m，每榀桁架由上弦杆、下弦杆和斜杆组成，标准节间间距为4 m，在边跨边以及中跨跨中段上、下弦杆合并为钢箱。上弦杆为等高箱形截面，下弦杆为变高箱形截面，腹杆为工字型。其中，下弦杆在主桥中墩两侧各12.5 m 范围浇筑微膨胀混凝土，如图7 -6 所示。

pagenumber_ebook=236,pagenumber_book=213

图7-6　主桥桁架结构总体布置图（单位：mm）

上弦杆之间采用等截面工字型钢横撑连接，标准间距为4 m，上横撑构造如图7 -7 所示。

pagenumber_ebook=236,pagenumber_book=213

图7-7　上横撑构造（单位：mm）

下弦杆之间除部分部位采用变截面工字型钢横撑水平方向连接以外，在部分桁架区间内设置工字型截面斜杆横联连接相邻两榀桁架。下横撑构造如图7 - 8 所示。

pagenumber_ebook=236,pagenumber_book=213

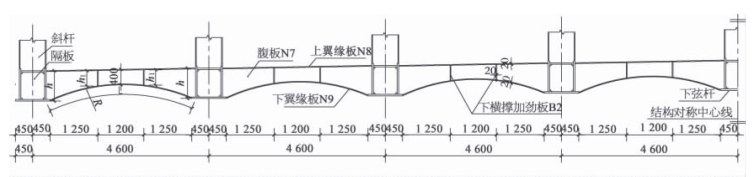

图7-8　下横撑构造（单位：mm）

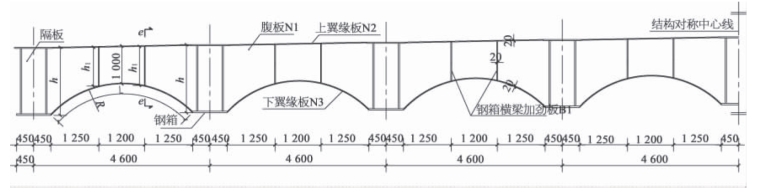

中墩位置下弦杆设中墩横梁，竖直方向设竖杆以及中墩支点横联。边墩位置设边墩横梁。钢箱横梁构造如图7 - 9 所示。

混凝土桥面板厚为28 cm，局部加腋厚为35 cm，混凝土桥面板与钢桁架结构采用剪力钉或T形连接件连接，如图7 -10～图7 -12 所示。

pagenumber_ebook=237,pagenumber_book=214

图7-9　钢箱横梁构造（单位：mm）

pagenumber_ebook=237,pagenumber_book=214

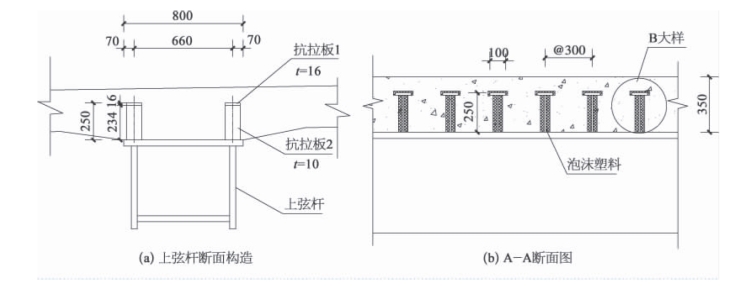

图7-10　混凝土桥面板与钢桁梁连接方式

pagenumber_ebook=237,pagenumber_book=214

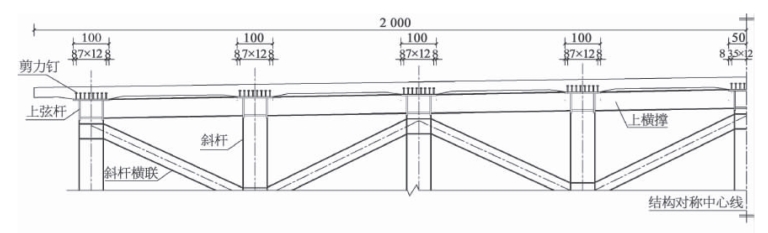

图7-11　桥面板剪力钉布置断面图（单位：cm）

pagenumber_ebook=237,pagenumber_book=214

pagenumber_ebook=238,pagenumber_book=215

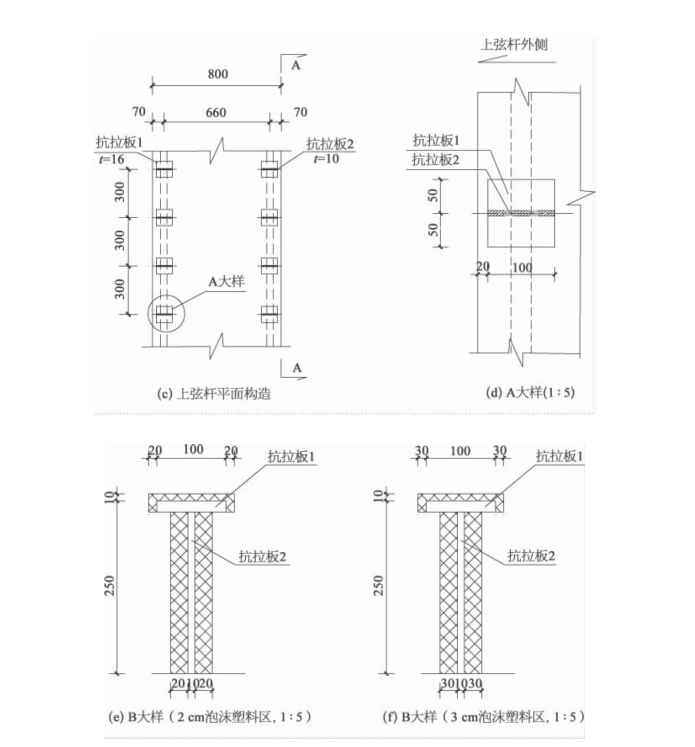

图7-12　桥面板T 形连接件布置图（单位：mm）

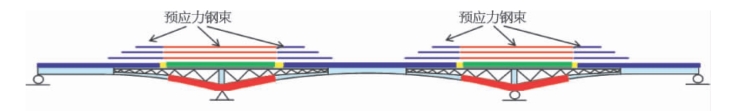

混凝土桥面板内设预应力钢束（图7-13），混凝土桥面板分段浇筑，并分批张拉预应力钢束。相邻两段桥面板混凝土之间设后浇带，后浇带为C50 微膨胀混凝土。桥面混凝土板与上弦杆顶面之间涂脱模剂。

pagenumber_ebook=238,pagenumber_book=215

图7-13　桥面板预应力束布置（单位：cm）

7.2.2.2　下部及基础结构设计

主桥边墩采用桩接承台接墩柱的结构形式。墩柱宽为2 m，承台尺寸为40.6 m×3 m×2 m，每个墩位设置9 根直径为1.8 m 的钻孔灌注桩，全桥共18 根，桩长为55 m。

主桥中墩采用桩接承台接墩柱的结构形式。墩柱宽为3 m，承台尺寸为41.1 m×7.7 m×3 m，每个墩位设置18 根直径为1.8 m 的钻孔灌注桩，全桥共36 根，桩长为75 m。在主桥中墩处设置铅芯隔震橡胶支座，且设置软钢耗能阻挡装置。
