【摘要】：5.4.2.1主桥面分段方案根据钢箱梁内部结构、板厚分布、锚点设置及梁段运输、现场安装以及制造能力等综合情况，全桥纵桥向共分为29 个节段，如图5 -31 所示。

主桥采用正交异性板钢箱梁，桥面整体线形为圆弧曲线，桥宽为变化值，横隔梁和纵梁之间的角度各不相同，顶、底板单元上各种加强结构均应按照设计曲率半径过渡，因此钢箱梁的加工制作及现场安装十分复杂。全桥共有9 对18 个钢锚箱，呈空间三维斜向布置，钢锚箱的空间角度直接关系到拉索的角度，因此钢锚箱的制作和安装是桥梁施工的一大难点。此外，钢箱内部隔构复杂，板厚变化较多，梁段运输、现场安装条件等因素影响较大，合理分段方案的确定是施工的关键。

5.4.2.1　主桥面分段方案

根据钢箱梁内部结构、板厚分布、锚点设置及梁段运输、现场安装以及制造能力等综合情况，全桥纵桥向共分为29 个节段，如图5 -31 所示。

pagenumber_ebook=176,pagenumber_book=153

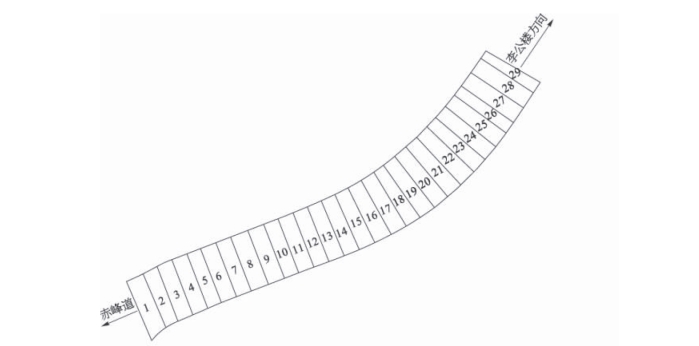

图5-31　主桥桥面纵向分段示意

桥梁主桥面梁段内部结构主要包括顶板、底板、斜底板、横隔梁、纵梁、锚箱构件以及支墩构件等，在进行全桥的分段过程中，主要考虑下列因素：

（1）分段位置与其相近的横隔梁间距不小于200 mm。

（2）分段位置应保证锚箱构件的完整性，应将横桥向对称的一组锚箱划分在同一梁段内。

（3）分段位置应保证支墩构件的完整性。桥梁全桥按顶、底板板厚布置可分为以下几种形式：①顶板16 mm、底板12 mm、斜底板12 mm组合区域为标准区域；②顶板40 mm、底板30 mm、斜底板40 mm组合区域为钢锚箱所处位置，考虑钢箱梁横向传力，此区域为加强段，板厚较厚；③顶板60 mm、底板60 mm、斜底板12 mm组合区域为P7、P8 墩位处；④顶板30 mm、底板30 mm、斜底板12 mm 组合区域为海河东侧边墩P5、P6 及辅助墩P3、P4 墩处。以上四种板厚形式相互交叉布置，板厚变化较多，为避免产生过多对接焊缝，在钢箱梁分段时应尽量将分段位置设置在薄厚板对接处。

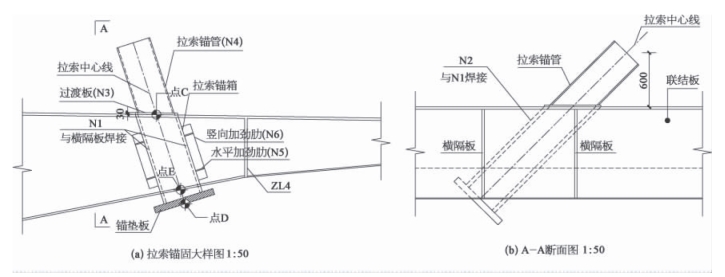

（4）桥面拉索设置在钢箱梁两侧，钢锚箱处于钢箱梁悬臂位置处（图5-32）。钢锚箱为正方形箱体，以空间三维角度贯穿钢箱梁底板。为保证钢锚箱整体受力，减少焊接变形，在考虑钢箱梁纵桥向分段时，应保证钢锚箱的完整性。
