撑杆设计及试验研究
【摘要】：撑杆的设置在一定程度上减小钢箱梁的跨径，对于改善结构局部乃至整体的受力状态均比较有效。撑杆构件是改善该桥受力状态的关键构件，其处理方法没有经验可以参考。其在受压并承受一定水平剪力的同时，可能承受较大拉力。通过观测模型变形及应力分布，研究该撑杆的受力机理。通过试验，得到检测数据，对比验证理论分析的结果。图4-26撑杆加载试验
为了平衡2#、5#墩位处拱状网格拱脚产生的不平衡水平力，在该墩位靠近桥端方向设置连接混凝土系梁与上部钢箱梁的斜撑构件。为了平衡斜撑对钢箱梁产生的竖向分力，在斜撑与桥端之间的1#、6#墩位处设置撑杆构件。撑杆的设置在一定程度上减小钢箱梁的跨径，对于改善结构局部乃至整体的受力状态均比较有效。
在横桥向设置两个撑杆构件，其中一个承受压剪作用，另一个则同时承受较大的拉力作用。为了释放两构件端部的弯矩作用，分别采用特殊的上部及下部节点连接方式。
撑杆构件是改善该桥受力状态的关键构件，其处理方法没有经验可以参考。其在受压并承受一定水平剪力的同时，可能承受较大拉力。通过试验获得其工作状况，对于了解构件及桥体的工作性能、验证撑杆构件及其连接方式的可靠性能是十分必要的。试验目的及内容如下：
（1）以1 ∶2 缩尺模型进行极限承载力破坏试验，验证构件设计的安全性。
（2）通过观测模型变形及应力分布，研究该撑杆的受力机理。
（3）通过试验，得到检测数据，对比验证理论分析的结果。

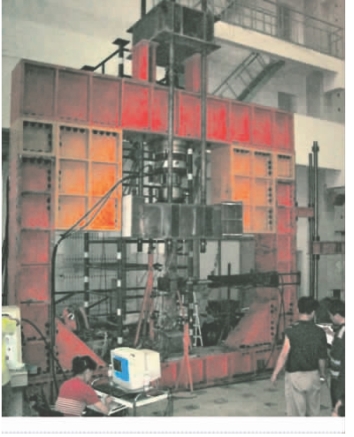

撑杆加载试验如图4 -26 所示，由构件试验和有限元计算可知，拉压杆支撑构件能够满足受力要求，其构造做法是可行的。
图4-26 撑杆加载试验
