由于特殊结构受力的需要,部分墩位的支座需要在承受很大竖向压力的同时,承受很大的水平荷载,部分墩位的支座需要在承受较大竖向拉力的同时,承受一定的水平荷载。一般情况下,常规桥梁结构支座仅承受竖向力,金阜桥使用的压剪支座、拉压剪支座及其锚固构造的可靠性,关系桥梁上部结构的整体安全,关系下部结构能否为上部结构提供可靠的约束。上述结构的力学性能,均需通过相应试验进行验证。
本桥各墩位均设置有水平抗力支座,其中1#、6#墩位支座二的拉力最大,3#、4#墩位支座的压力最大,2#、5#墩位支座三的剪力最大。各墩位的支座类型又分为单向支座和固定支座,支座及锚固构造设计不仅需要考虑支座承受水平力的大小,还要考虑支座锚固构造尺寸的限制因素等。
根据不同的设计条件,应对每个支座进行特殊设计。与此同时,进行同尺寸支座及锚固构造试验,验证支座设计的安全性,进而保证桥梁整体结构体系的安全性。试验分析内容如下:
(1)支座及柱脚板件在设计荷载作用下的应力分布及变形特征。
(2)支座及柱脚板件在极限荷载作用下的应力分布及破坏模态。

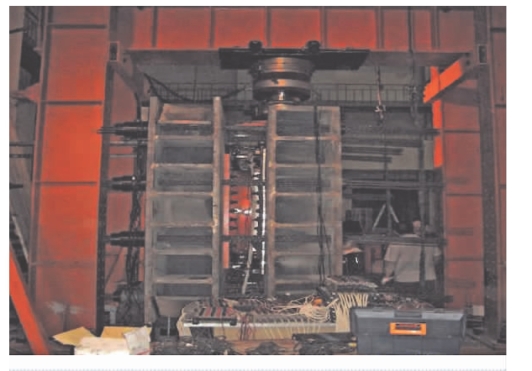

支座加载试验如图4 -25 所示。
图4-25 支座加载试验
试验结论如下:
(1)设计荷载作用下,支座的压缩变形值满足《公路桥梁盆式橡胶支座》(JT 391—1999)的要求。
(2)支座在120%设计荷载下,支座及锚固构造未见异常,满足《公路桥梁盆式橡胶支座》的规范要求。
(3)在设计荷载下,支座盆环径向变形小于规范限值。
综上所述,支座及其锚固构造满足设计要求。
