直沽桥工程概况及结构设计

2023-07-01 理论教育版权反馈

【摘要】：直沽桥跨径布置为56 m+138 m+56 m，全长为250 m。桥梁结构与海河正交，桥面纵坡为3.093%，车行道双向横坡为2%，人行桥及景观步道横坡为0%[3]。0#及3#桥台均设置两排每排9根φ1.0 m钻孔灌注桩，承台厚度为2.5 m，1#及2#桥墩均设置四排每排12根φ1.2 m钻孔灌注桩，承台厚度为2.5 m。

直沽桥跨径布置为56 m+138 m+56 m，全长为250 m。车行道横向总宽度为34.26 m，横向布置为0.23 m（栏杆）+0.5 m（路缘带）+14.25 m（车行道）+0.25 m（路缘带）+0.23 m（栏杆）+3.34 m（中间带）+0.23 m（栏杆）+0.25 m（路缘带）+14.25 m（车行道）+0.5 m（路缘带）+0.23 m（栏杆）。上游侧人行桥宽度为4.5 m，横向布置为0.25 m（栏杆）+4.0 m（人行道）+0.25 m（栏杆）。下游侧景观步道宽为5.0 m，横向布置为0.25 m（栏杆）+4.5 m（人行道）+0.25 m（栏杆）。桥梁结构与海河正交，桥面纵坡为3.093%，车行道双向横坡为2%，人行桥及景观步道横坡为0%^[3]。

桥梁上部结构为三跨连续中承式无推力拱结构，并设置斜撑杆及拉杆作为传递部分水平力的构造，桥面采用正交异性板体系，将车道荷载通过横梁、纵梁及吊杆传递给拱。

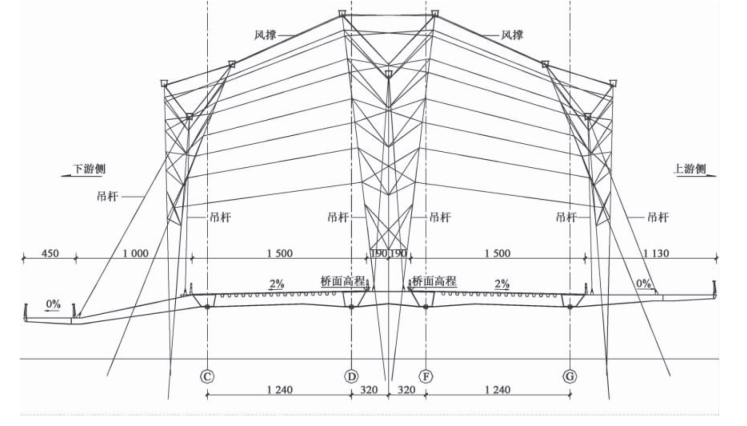

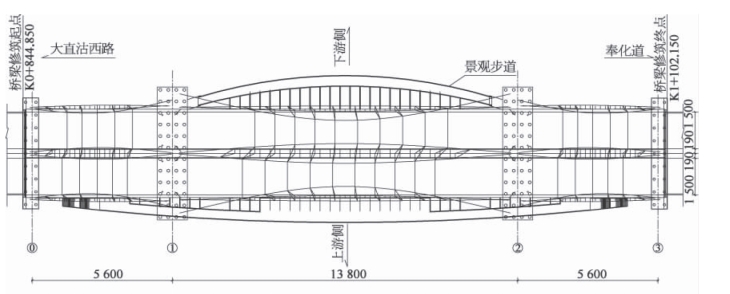

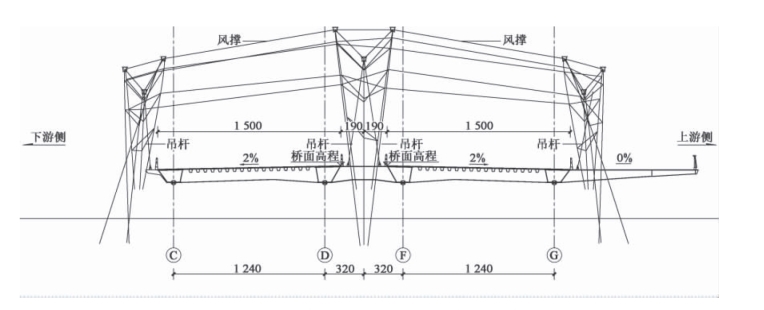

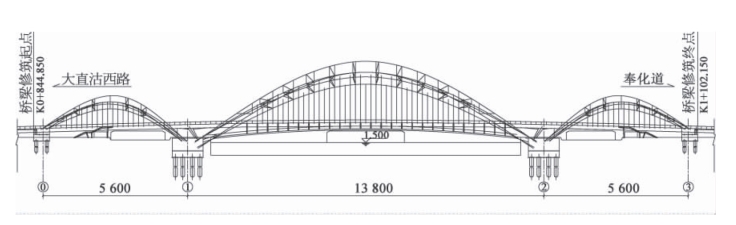

桥梁下部结构采用混凝土桥墩、桥台、承台及钻孔灌注桩基础。0#及3#桥台均设置两排每排9根φ1.0 m钻孔灌注桩，承台厚度为2.5 m，1#及2#桥墩均设置四排每排12根φ1.2 m钻孔灌注桩，承台厚度为2.5 m。桥型布置如图3- 2～图3-5 所示。
