构造设计分析：大拱拱脚应力近危险值，小拱拱脚应力正常
【摘要】：分析得到标准作用组合下，大拱拱脚最大应力为179 MPa，如图2 -17 所示。图2-18小拱拱脚应力结果大、小拱拱脚的应力均满足规范要求。
大沽桥为空间结构，拱脚及吊杆连接等局部构造复杂，为掌握关键局部构造的受力特点，采用三维空间有限元模型及试验对其进行深入分析。
2.3.1.1 拱脚构造
利用有限元分析程序建立大、小拱拱脚段的空间板单元模型，将总体空间分析计算得到的拱脚段内力值施加到局部计算模型中，拱脚与钢箱梁顶板底面进行面约束。大拱拱脚的计算模型如图2-16所示。分析得到标准作用组合下，大拱拱脚最大应力为179 MPa，如图2 -17 所示。

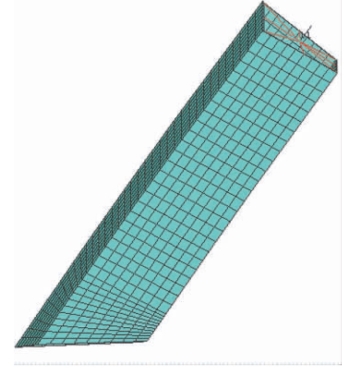

图2-16 大拱拱脚的计算模型

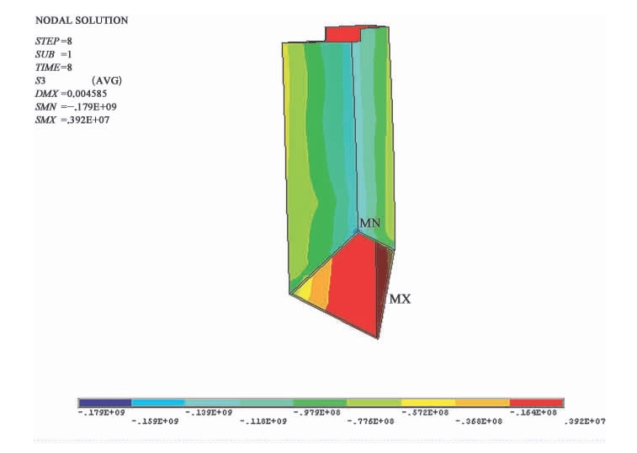

图2-17 大拱拱脚应力结果（最大应力为179 MPa）
分析得到标准作用组合下，小拱拱脚的最大应力为174 MPa，如图2 -18 所示。
图2-18 小拱拱脚应力结果（最大应力为174 MPa）
大、小拱拱脚的应力均满足规范要求。
2.3.1.2 吊杆连接构造
大沽桥为敞开式四索面倾斜拱肋结构，吊点处受力十分复杂。采用穿过拱截面锚固吊杆的传统方式对拱结构的削弱较大，不利于结构受力。因此，吊杆与拱肋之间采用销接的连接方式，接头处拱肋内部设置竖向加劲肋，下焊吊耳，通过销子与吊杆上锚头衔接，在吊杆下端进行张拉。这种吊杆连接方式不削弱拱结构，结构受力状态良好。大沽桥吊杆连接构造示意及上下部连接构造如图2-19～图2 -21 所示。
