桥梁方案构思：优化设计方案
【摘要】：常规下承式拱桥拱肋和吊杆垂直桥面设置，大沽桥限定的1.3 m 梁高很难满足32 m 桥宽要求，因此将拱肋向内侧平移，使得人行道在拱肋外侧，拱肋间距为24 m。图2-2拱结构示意图为了使拱肋窈窕，并且满足拱的稳定问题，大沽桥单侧拱对应两排吊杆，形成三维空间结构。由于桥位处为软土地基，拱脚与钢箱梁固定，钢梁内设置系杆，形成系杆拱桥的结构方案。这种结构体系称为“敞开式四索面倾斜拱肋系杆拱桥”。
大沽桥的方案设计，综合分析斜拉桥、悬索桥、拱桥的经济性，以及桥梁与环境的协调性，做到桥梁与城市风景、城市空间和谐互补，选定下承式拱桥的设计方案，并由邓文中院士团队进行深化设计。
常规下承式拱桥拱肋和吊杆垂直桥面设置，大沽桥限定的1.3 m 梁高很难满足32 m 桥宽要求，因此将拱肋向内侧平移，使得人行道在拱肋外侧，拱肋间距为24 m。传统拱桥横向设置风撑结构以保持拱结构的稳定，如图2 -2 所示。
(https://www.chuimin.cn)

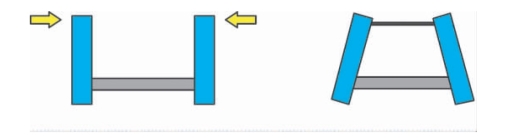

图2-2 拱结构示意图
为了使拱肋窈窕，并且满足拱的稳定问题，大沽桥单侧拱对应两排吊杆，形成三维空间结构。打破传统提篮拱桥两个拱肋结构内倾、对称设置的设计方法，采用两个拱肋一大一小的非对称、外倾设置方式，寓意“日月同辉”。大拱圈面向东方，象征着太阳；小拱圈面向西方，象征着月亮。
大拱拱圈弧长为140 m，拱高为39 m，平面向外倾斜比例为3 ∶1。小拱拱圈弧长为116 m，拱高为19 m，平面向外倾斜比例为2.5 ∶1。大、小拱共设置88 根吊杆并锚固于主梁，形成三维稳定结构，吊杆外侧设置圆弧形观景平台。由于桥位处为软土地基，拱脚与钢箱梁固定，钢梁内设置系杆，形成系杆拱桥的结构方案。两侧边跨钢梁与中跨拱结构刚性连接，形成三跨连续结构，以增加主跨结构，尤其是拱脚位置的刚度。与此同时，三跨连续结构减小中跨墩柱的尺寸，避免设置复杂的牛腿结构。这种结构体系称为“敞开式四索面倾斜拱肋系杆拱桥”。
