(1)求解模型
双击模型树上的【Analysis Model】,确保在【Mechanism Design】机械设计工作台。双击模型树上的【Solution Set】。在弹出的对话框内把【Ending Time】结束时间设置为10s。把【Solu-tion Directory】求解目录设置为文件所保存的目录。单击【OK】确定按钮。单击【ComPute Solu-tion】计算求解图标求解。
(2)动画显示模型
在求解完成后,可以动画显示模型。从模型树上选择【Solution Set】求解集合。单击【An-imate】动画图标,打开【Player】播放器工具栏。单击【Parameters】参数按钮
,打开【Player Parameters】播放器参数对话框。从【SamPling SteP】采样步长下拉列表框内选择0.05s。单击【Play Forward】向前播放按钮
。再次单击【Animate】动画图标
,关闭【Play-er】播放器工具栏。
(3)图形显示结果

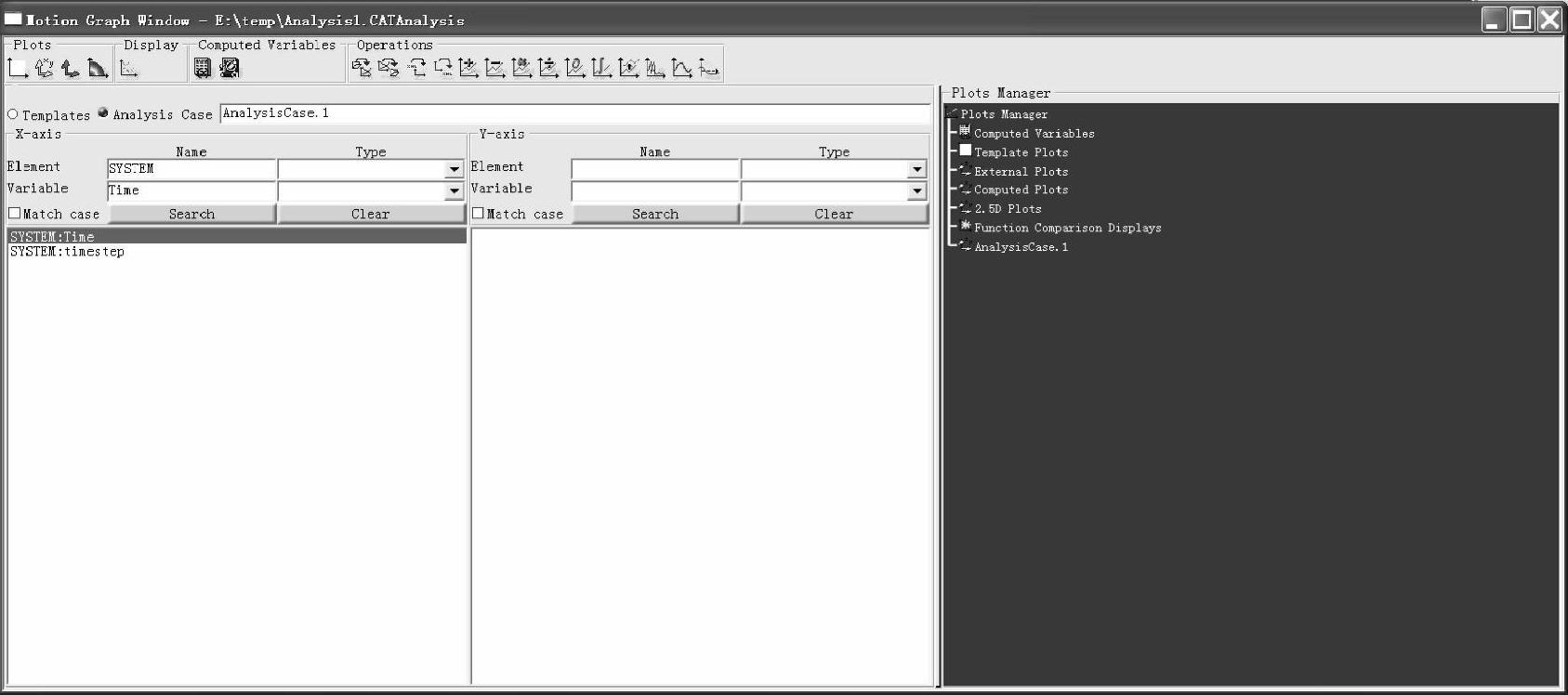

单击【OPen Motion GraPh】打开运动图形窗口图标,打开运动图形窗口,如图23-20所示。
图23-20 运动图形窗口
单击【Analysis Case】分析算题点选框,在右侧的模型树上选择【AnalysisCase.1】。模拟的时间自动显示在【X-axis】x轴域内。在【Y-axis】Y轴域内【ElementName】元素名称栏内输入【blades】,在【Type】类型下拉列表框内,选择【Body】体。在下面的列表【Y-axis】Y轴域内,按下<Ctrl>键,选择【blades:x】和【blades:y】。单击【Create plots】创建绘图图标,新的图显示在模型树【AnalysisCase.1】下面。
要显示绘制的图形,需要进行如下操作:
单击【New Display】新函数显示图标。从出现的菜单列表中选择【2D Plots】2D绘制,然后单击【Next】下一步图标。从出现的菜单列表中选择【XY Plot】XY绘制。单击【Finish】完成按钮,显示新绘制的图形窗口,如图23-21所示。
图23-21 新绘制的图形窗口
