LMS软件中创建电动机零件步骤与示例

2023-07-01 理论教育 版权反馈
【摘要】：隐藏第一个物体从模型树中选择。创建Motor电动机物体从模型树上双击,激活LMS的工作台。新的体显示在模型树上。使用yz Plane平面,在草图编辑器内创建圆草图半径为0.08m。单击退出工作台图标。从类型下拉列表中选择尺寸选项,长度尺寸为0.06m。单击确定按钮,创建的电动机零件如图23-5所示。对零件应用钢铁材料,并巨保存零件。图23-4 在图形区选择圆柱的一个端面图23-5 创建的电动机零件

（1）隐藏第一个物体

从模型树中选择【Base（Base.1）】。单击【Hide/Show】隐藏/显示图标978-7-111-48722-7-Chapter23-28.jpg。

（2）创建Motor电动机物体

从模型树上双击【Analysis Model】,激活LMS的【运动】工作台。单击【Body Froma New Part】创建自新零件的体图标978-7-111-48722-7-Chapter23-29.jpg。命名体为电动机。在对话框单击【Product Node】产品节点栏,从模型树选择【Product1-Root】。从【Fixed to Ground】固定到地面下拉列表中选择【false】假。单击【OK】确定按钮。新的体显示在模型树上。

使用yz Plane平面,在草图编辑器内创建圆草图半径为0.08m。离开草图工作台,拉伸草图为圆柱,拉伸的长度设置为0.08m,勾选【Mirrored extent】镜像延伸选项。使用xy Plane平面,在草图编辑器内创建圆草图半径为0.015m。单击【Constraint】约束图标978-7-111-48722-7-Chapter23-30.jpg,对圆草图创建约束半径为0.015m。如果【Constraint Definition】约束定义对话框显示的是直径约束,可从对话框的尺寸下拉菜单中选择半径,重新定义。单击【Exit Workbench】退出工作台图标978-7-111-48722-7-Chapter23-31.jpg。

单击【Pocket】凹槽图标978-7-111-48722-7-Chapter23-32.jpg。从【TyPe】类型下拉列表中选择【UP to last】直到选项。从【Selection】选择Sketch.2,或者直接从模型树上选择。单击【OK】确定按钮。单击【Sketch】草图编辑器图标978-7-111-48722-7-Chapter23-33.jpg。在图形区选择圆柱的一个端面,如图23-4所示。

在草图编辑器内创建圆草图半径为0.015m。单击【Constraint】约束图标978-7-111-48722-7-Chapter23-34.jpg,对圆草图创建约束半径为0.015m。单击【Exit Workbench】退出工作台图标978-7-111-48722-7-Chapter23-35.jpg。

单击【Pocket】凹槽图标978-7-111-48722-7-Chapter23-36.jpg。从【TyPe】类型下拉列表中选择【Dimension】尺寸选项,长度尺寸为0.06m。从【Selection】选择Sketch.3,或者直接从模型树上选择。单击【OK】确定按钮,创建的电动机零件如图23-5所示。对零件应用钢铁材料,并巨保存零件。


图23-4 在图形区选择圆柱的一个端面

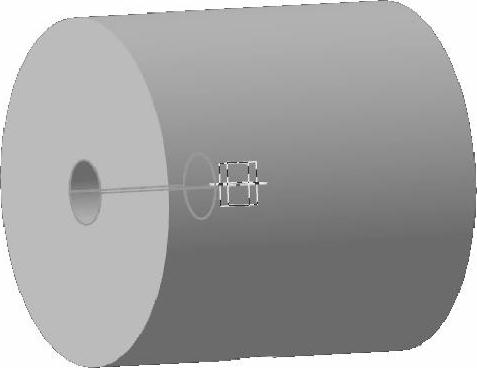

图23-5 创建的电动机零件
