创建基座：从头开始的步骤详解
【摘要】：创建Base Body单击创建自新零件的体图标,打开体对话框,在名称栏内输入。创建基座几何草图从模型树中双击xy平面,（位于）。在原点心（0,0）单击,创建半径为0.15m的圆。图23-1 创建的基座单击棱边倒圆角图标,弹出倒圆角定义对话框。图23-2 工具栏创建支撑杆选择模型树上的xy平面。如果在工具栏内,如图23-2所示,激活了图标,则在草图中可以自动生成约束尺寸。图23-3 包含两个拉伸形状的基座模型单击应用材料图标。保存零件模型和分析模型。
（1）创建Base Body
单击【Body From a New Part】创建自新零件的体图标
,打开【Body】体对话框,在【Name】名称栏内输入【Base】。单击【Product Node】,从模型树选择【Product1-ROOT】。从【Fixed to Ground】下拉菜单中选择【true】真。单击【OK】。体显示在模型树中。
（2）创建基座几何草图
从模型树中双击【xy Plane】xy平面,（位于【Product1-Root】
【BASE（Base.1）】
【Base】）。单击【Sketch】草图编辑器图标
。单击【Rectangle】矩形图标
单击【Circle】圆图标
。在原点心（0,0）单击,创建半径为0.15m的圆。如果看不到圆,可以放大或者缩小一下视图（使用
或者
图标）单击【Exit Workbench】退出工作台图标
。单击【Pad】凸台图标
。在【Length】长度栏内输入-0.08m。单击【OK】确定按钮。

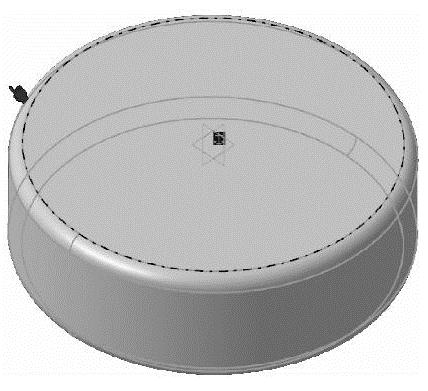

图23-1 创建的基座
单击【Edge Fillet】棱边倒圆角图标
,弹出【Edge Fillet Defi-nition】倒圆角定义对话框。在【Radius】半径栏内输入0.01m。选择模型的上、下两个底面。单击【OK】确定按钮,关闭【Edge Fillet Definition】倒圆角定义对话框,完成倒圆角。创建的基座如图23-1所示。

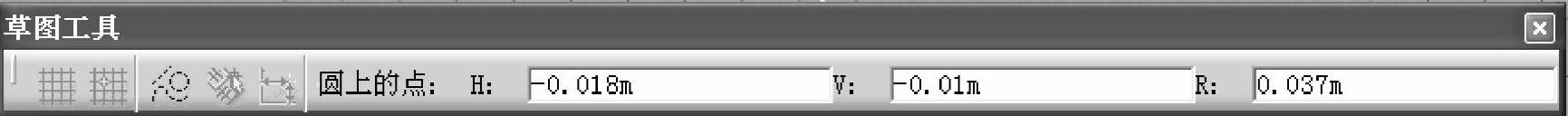

图23-2 【草图工具】工具栏
（3）创建支撑杆
选择模型树上的【xy Plane】xy平面。单击【Sketch】草图编辑器图标
。单击【Circle】圆图标
。在原点心（0,0）单击创建圆,半径为0.015m。如果在【草图工具】工具栏内,如图23-2所示,激活了【尺寸约束】图标
,则在草图中可以自动生成约束尺寸。如果没有激活【尺寸约束】图标
,为例后面的仿真,则需要进行下面步骤的操作。
单击【Constraint】约束图标
,对圆草图创建约束半径为0.015m。如果【Constraint Definition】约束定义对话框显示的是直径约束,可从对话框的尺寸下拉菜单中选择半径,重新定义。单击【Exit Workbench】退出工作台图标
。单击【Pad】凸台图标
。在【Length】长度栏内输入0.5m。单击【OK】确定按钮,创建的基座模型如图23-3所示。
图23-3 包含两个拉伸形状的基座模型
单击【APPly Material】应用材料图标
。单击【Metal】金属选项卡,选择【Steel】钢铁。单击【OK】确定按钮。保存零件模型和分析模型（保存方法参见第22章内容）。
