（1）添加一个旋转铰

先显示出第一个零件,从模型树选择Ceiling（Ceiling.1）。单击【Hide/Show】隐藏/显示图标,显示后如图22-9所示。

从模型树上双击【Analysis Model】,激活LMS的【运动】工作台。单击【Bracket Joint】支架图标右下角的的箭头,显示【Joints】铰工具栏。单击【Revolute Joint】旋转铰图标,打开【Revolute Joint】旋转铰对话框。从图形中选择天花板中孔的中心线,如图22-10所示。

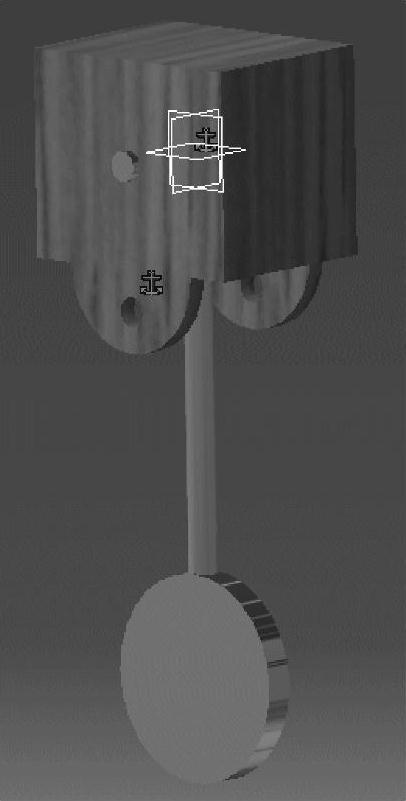

图22-9 同时显示两个零件的钟摆

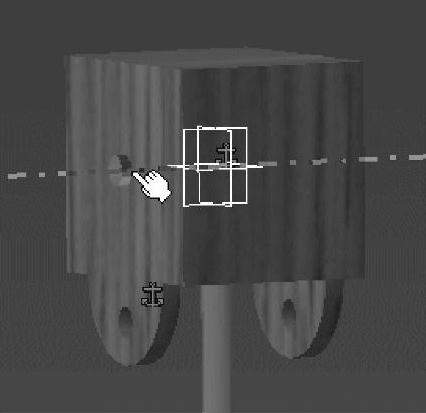

图22-10 在图形中选择天花板中孔的中心线

从模型树中天花板零件下选择【zx Plane】zx平面。选择钟摆的水平圆柱的中心线,如图22-11所示。

从模型树中钟摆零件下选择【zx Plane】zx平面。单击【OK】确定按钮,在模型上创建旋转铰,如图22-12所示。

图22-11 选择钟摆的水平圆柱的中心线

（2）对旋转铰添加一个铰驱动

单击【One-Body Driver】一个体驱动图标右下角的箭头。单击【Joint Driver】铰驱动器图标。单击【Joint】铰栏,从模型树或者图形区选择【Revolute Joint.1】。从【TyPe】类型下拉列表中,选择【REL.ANGLE】。在【Function】函数栏单击,然后右击,在弹出的快捷菜单中选择【New】新,如图22-13所示,这个操作会弹出【TimeAngle Function】时间-角度函数对话框。

从【Function TyPe】函数类型下拉列表中选择【HARMONIC】谐波。在【Harmonic】谐波栏内分别输入90,30,0。单击【OK】确定按钮,在模型树【Data】下显示一个TimeAngle Func-tion。单击【OK】确定按钮,关闭【Joint Driver】铰驱动器对话框。

（3）求解模型

双击模型树上的【Solution Set】求解集（位于Analysis ModelAnalysisCase.1）。从【Anal-ysisTyPe】分析类型下拉列表中选择【DYNAMIC】谐波。在【EndingTime】结束时间输入10s,设置【Solution Directory】求解目录到当前模型的工作目录。单击【OK】确定按钮。

单击【ComPute Solution】计算求解图标。如果没有发生任何动作,则在模型树上选择【SolutionSet】求解集合。显示【Com Puting】计算对话框,模型在几秒内计算完成。单击【Close Window】关闭窗口按钮。在模型树【Links Manager】连接管理器下面出现一个结果文件。

（4）动画显示模型

求解模型建立后,可以动画模拟模型的计算结果。要动画显示结果,需要进行下面的操作：

从模型树选择【Solution Set】求解集合。单击【Animate】动画图标。打开【Player】播放工具栏。单击【Parameters】参数图标,打开【Player Parameters】播放器参数对话框。从【SamPling SteP】例题步下拉列表中选择0.05s,如图22-14所示。

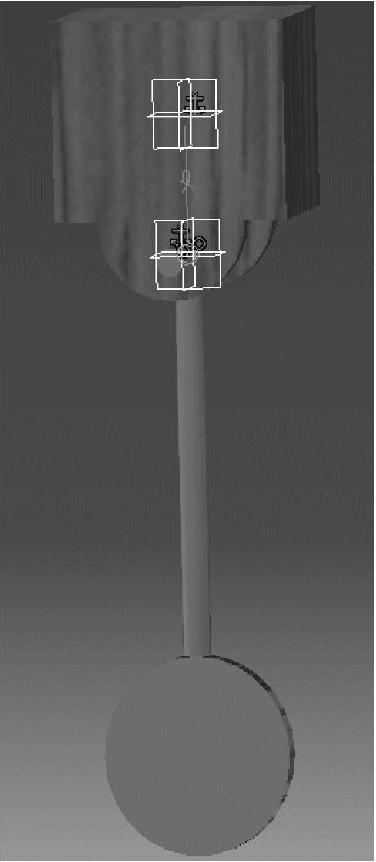

图22-12 在模型上创建旋转铰

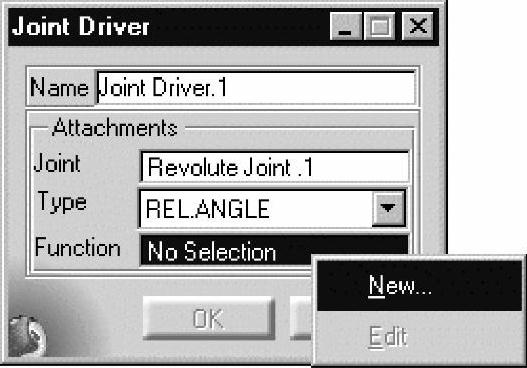

图22-13 在弹出的快捷菜单中选择【New】

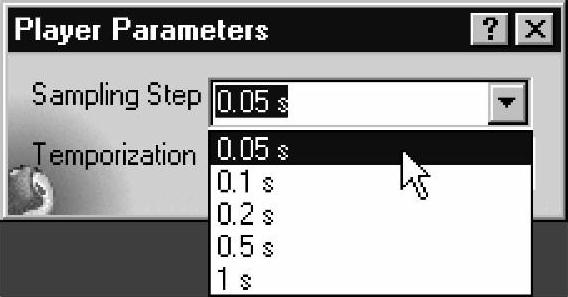

图22-14 【SamPling SteP】例题步下拉列表

单击【Play Forward】向前播放图标。载出单击【Animate】动画图标,关闭【Player】播放器工具栏。

（5）绘制模拟过程中的轨迹

单击【New Animation Scene】新动画场景按钮。一个新的动画场景显示在模型树下（位于Animation Scenes下面）。单击【New Animation Scene】新动画场景按钮右下角的箭头,显示【Animation Tools】动画工具工具栏。单击【Animation Trace】动画轨迹图标,打开【BodyTrace】体轨迹对话框。在【Name】名称栏内输入【Pendulum Trace】。

单击【Body】体栏,从模型树选择【Analysis Model】分析模型【Bodies】体【Pendu-lum】。在【Starting Time】开始时间输入0.5,在【Ending Time】结束时间输入1.5。单击【OK】确定按钮,接受设置的参数关闭对话框。轨迹出现在模型树中Scene.1的下面。

（6）在动画模拟过程中包含轨迹：

从模型树中选择【Pendulum Trace】。按下〈Ctrl〉键,同时从模型树上选择【Solution Set】求解集合。（此时在模型树上两个项目同时都被选中。）单击【Animate】动画图标。像正常一样进行动画模拟显示,如图22-15所示。

（7）保存模型

在继续进行之前,保存模型。从【File】文件菜单,选择【Save All】全部保存。

（8）图像显示模拟结果

单击【OPen Motion GraPh】打开动画图像按钮。

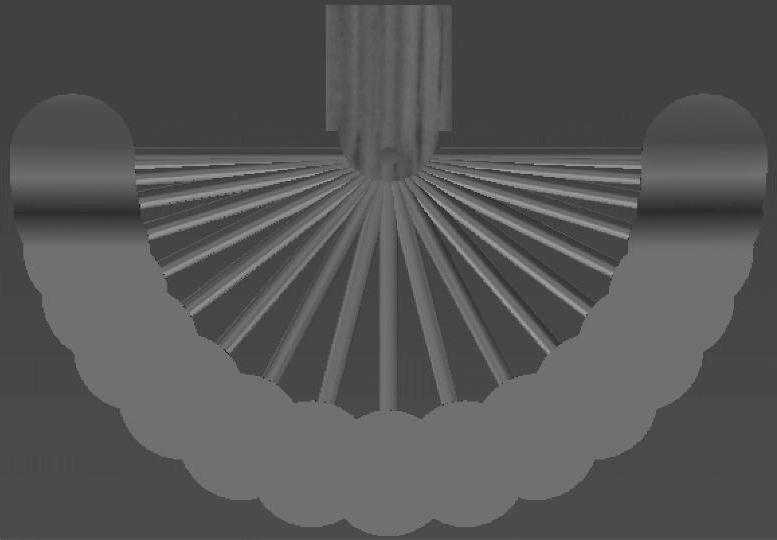

图22-15 动画模拟显示模型

在【X-axis】x轴单击【Analysis Case】分析算题单选按钮,单击右侧窗口中模型树上的【Analysis Case】。模拟时间自动绘制在x轴。在【Y-axis】y轴单击【Search】查找按钮,通过选择【Y-axis】y轴下面的【Pendulum：wy】,如图22-16所示,选择y轴的参数。

图22-16 选择【Y-axis】下面的【Pendulum：wy】

单击【Create Plots】创建绘制图标,新的绘图名称显示在右侧窗口模型树的AnalysisCase.1下面,如图22-17所示。

（9）在图形中显示绘制曲线

从模型树选择【SYSTEM：Time-Pendulum：wy】。单击【New Function DisPlay】新函数显示按钮。从列表中选择【2DPlots】2维绘制,然后单击【Next】下一个。从列表中选择【XY Plot】xy绘制。单击【Finish】按钮,显示新的绘图窗口,绘制曲线SYSTEM：Time-Pendulum：wy。绘制的曲线如图22-18所示。

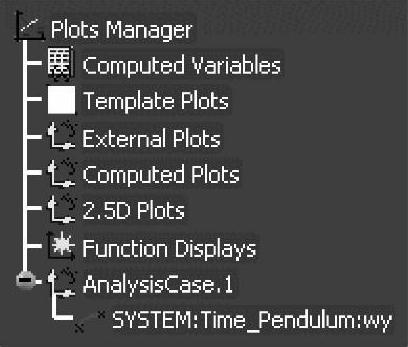

图22-17 绘图名称显示在右侧窗口模型树的AnalysisCase.1下面

（10）创建快速绘图

切换到【Tutorial1.CATAnalysis】窗口。（从【Window】窗口菜单选择【Tutorial1.CATAnalysis】）。在模型树上【AnalysisModel】分析模型分支下,右击体【Pendulum】。选择【New Function DisPlay】新函数显示,并巨选择【SYSTEM：Time】和【Pendulum：wy】,绘制出与上图相同的图像。

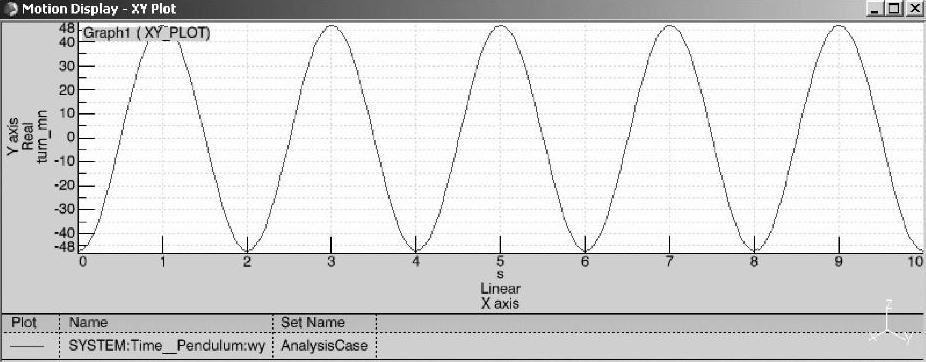

图22-18 曲线SYSTEM：Time-Pendulum：wy
