(1)隐藏第一个物体
从模型树中选择【Ceiling(Ceiling.1)】。单击【Hide/Show】引出/显示图标。
(2)创建Pendulum Body钟摆物体
从模型树上双击【Analysis Model】,激活LMS的【运动】工作台。单击【Body From a New Part】创建自新零件的体图标。命名体为Pendulum。在对话框单击【Product Node】产品节点栏,从模型树选择【Product1-Root】。从【Fixed to Ground】固定到地面下拉列表中选择【false】假。单击【OK】确定按钮,新的体显示在模型树上。
(3)创建草图几何
在模型树上双击新几何体的【zx Plane】zx平面。单击【Sketch】草图编辑器图标。单击【Circle】圆图标
。在中心(0,0)创建半径为0.15的圆,如图22-4所示。
单击【Exit Workbench】退出工作台图标。

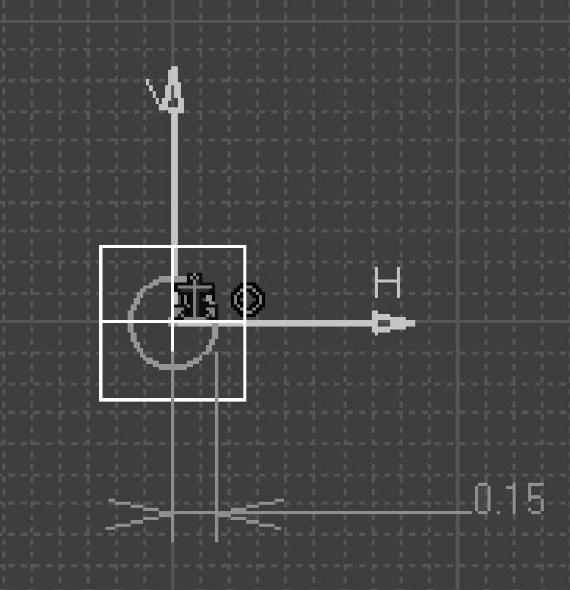

图22-4 创建半径为0.15的圆
(4)拉伸成几何体
从模型树选择【Sketch.1】(位于PendulumPartBody)。单击【Pad】凸台图标
。在长度【Length】长度栏内输入1.1。勾选【Mirrored extent】镜像延伸选项。单击【OK】确定按钮,创建圆柱体,如图22-5所示。
(5)创建其余的几何体
从模型树选择【xyPlane】(位于Pendulum)。单击【Sketch】草图编辑器图标。单击【Circle】圆图标
。在中心(0,0)创建半径为0.15的圆。单击【Exit Workbench】退出工作台图标
。
(6)拉伸为圆柱体
从模型树选择Sketch.2。单击【Pad】凸台图标。在【Length】长度栏内输入-5。单击【OK】确定按钮,创建第二个圆柱体,如图22-6所示。

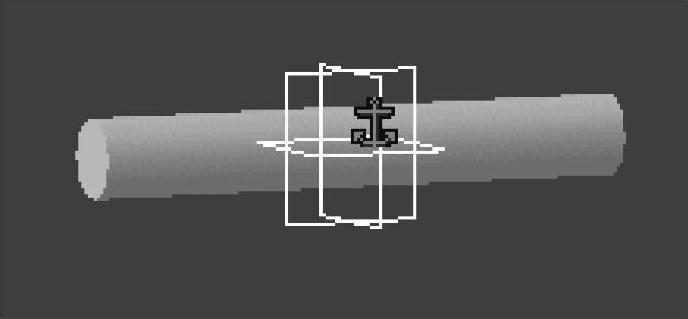

图22-5 创建的圆柱体
(7)创建圆盘草图
从模型树选择【zx Plane】(位于Pendulum)。单击【Sketch】草图编辑器图标。单击【Circle】圆图标
。在中心(0,-5)创建半径为1的圆。单击【Exit Workbench】退出工作台图标
。
(8)创建圆盘
从模型树选择Sketch.3。单击【Pad】凸台图标。在【Length】长度栏内输入0.15。勾选【Mirrored extent】选项。单击【OK】确定按钮,创建圆盘如图22-7所示。

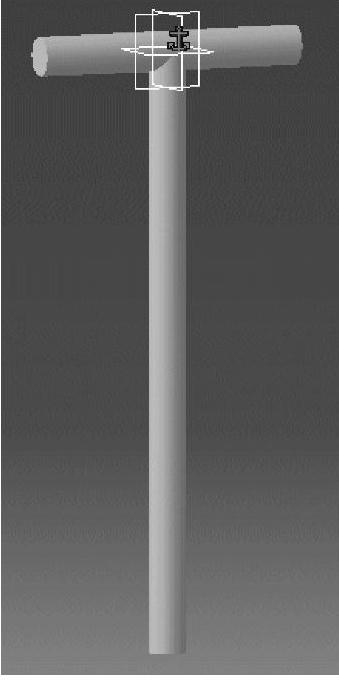

图22-6 创建第二个圆柱体

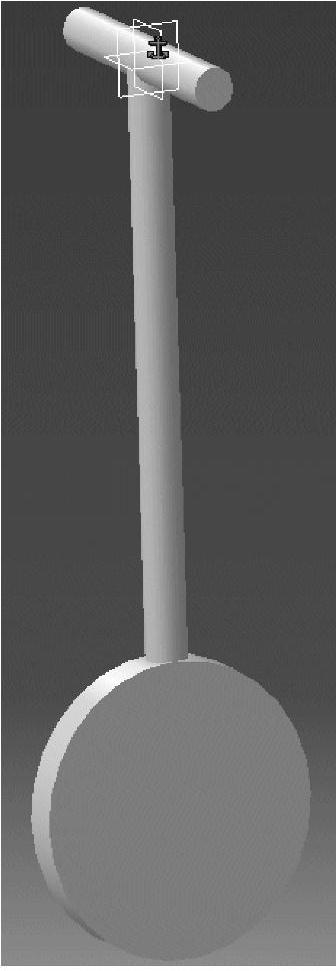

图22-7 创建的圆盘
(9)应用材料属性到零件体
从模型树选择【Pendulum】,如图22-8所示。(位于Product1-RootPendulum.1)。单击【APPly Material】应用材料图标
。单击【Metal】金属选项卡,选择【Yellow Brass】黄铜。单击【OK】确定按钮。
(10)保存模型
从【File】文件菜单中选择【Save Management】保存管理。从列表中选择【Pendulum.CATPart】,单击【Save As】另存为按钮。在【Save As】另存为对话框的【File name】文件名称栏输入“Pendu-lum”。在【Save in】保存在下拉列表中选择一个合适的目录,单击【Save】保存按钮。单击【OK】确定按钮。

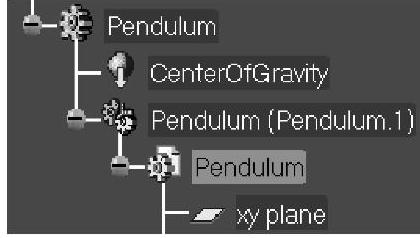

图22-8 从模型树选择【Pendulum】
