（1）创建Ceiling Body

单击【Body From a New Part】创建自新零件的体图标,打开【Body】体对话框。

在【Name】名称栏内输入【Ceiling】。单击【Product Node】,从模型树选择【Product1-ROOT】。从【Fixed to Ground】下拉菜单中选择【true】真。单击【OK】,体显示在模型树中。

（2）创建天花板几何草图

从模型树中双击【yzPlane】yz平面,（位于【Product1-Root】【Ceiling（Ceiling.1）】【Ceiling】）。单击【Sketch】草图编辑器图标。单击【Rectangle】矩形图标。在左上角单击（-1,1）,在右下角单击（1,-1）,绘制矩形草图。需要缩小图形才能够绘制出矩形。单击【Exit Workbench】退出工作台图标。

（3）拉伸为实体

从模型树中选择【Sketch.1】（位于CeilingPartBody）。单击【Pad】凸台图标。在【Length】长度栏内输入1in,勾选【Mirrored extent】镜像范围。单击【OK】确定。

（4）创建支持几何

从显示的模型中选择一个与【zx Plane】zx平面平行的表面,如图22-2所示。单击【Sketch】草图编辑器图标。单击【Circle】圆图标。在矩形的水平中心（0,-1）单击创建圆,半径为0.5inch。单击【Exit Workbench】退出工作台图标。单击【Pad】凸台图标。在【Length】长度栏内输入-0.2in。单击【OK】确定。

重复上述操作在长方体相对的面创建同样的半圆柱型。（也可以使用对称方法,直接对称出这样的形状。）

（5）创建开孔

单击【Sketch】草图编辑器图标。选择天花板的左侧或者右侧表面。单击【Circle】圆图标。在中心（0,-1.4）创建半径为0.15的圆。单击【Exit Work-bench】退出工作台图标。单击【Pocket】凹槽图标。从【TyPe】类型下拉列表中选择【UPtolast】直到选项。从【Selection】选择Sketch.4,或者直接从模型树上选择。单击【OK】确定按钮。

（6）应用材料属性到零件体

图22-2 选择一个与【zx Plane】平行的表面

从模型树选择【Ceiling】,如图22-3所示。（位于Product1-RootCeiling.1）。单击【APPly Material】应用材料图标。单击【Wood】木材选项卡,选择【Oak】橡树。单击【OK】确定按钮。

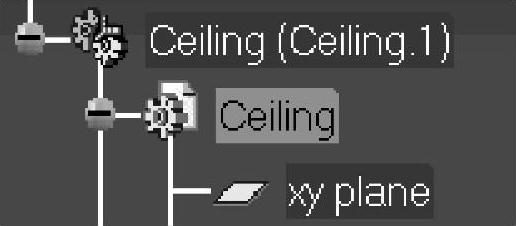

图22-3 在模型树选择【Ceiling】

（7）显示材料属性

从【View】视图菜单选择【Render Style】渲染样式【Customize View】自定义视图。显示【View Mode Customization】视图模式自定义对话框,勾选【Shading】着色和【Material】材料两个选项。单击【OK】按钮。

（8）保存模型

从【File】文件菜单中选择【Save Management】保存管理。从列表中选择【Analysis1.CATanalysis】,单击【Save As】另存为按钮。在【Save As】另存为对话框,在【File name】文件名称栏输入Tutorial1。在【Save in】保存在下拉列表中选择一个合适的目录,单击【Save】保存按钮。重复上述过程,保存Ceiling.CATPart,在【File name】文件名称栏输入Ceiling。单击【OK】确定按钮。
