如何准确测量速度和加速度
【摘要】：单击工具栏内的速度和加速度图标,出现对话框,如图21-19所示。单击对话框内的选项卡,选择,选择后,3个参数的状态由改为。在栏内选择,如图21-27所示；在栏内选择,如图21-28所示。图21-25 速度、角速度和加速度随时间变化的曲线图21-26 对话框图21-27 对话框图21-28 纵坐标栏内选择图21-29 History历程制表栏下显示的内容更新单击对话框内的按钮,出现曲线框,绘制出速度和加速度变化关系曲线,如图21-30所示。图21-30 速度和加速度变化关系曲线
单击【DMU运动机构】工具栏内的速度和加速度图标
,出现【速度和加速度】对话框,如图21-19所示。单击对话框内的【参考产品】栏,然后在图形区选择固定轴架零件,如图21-20所示；单击对话框内的【点选择】栏,然后在图形区椭圆尺零件棱边的顶点,如图21-21所示。选择后,对话框内两个栏都相应更新显示。
单击【DMU运动机构】工具栏内的图标
,出现一个【运动模拟-机械装置.1】对话框。

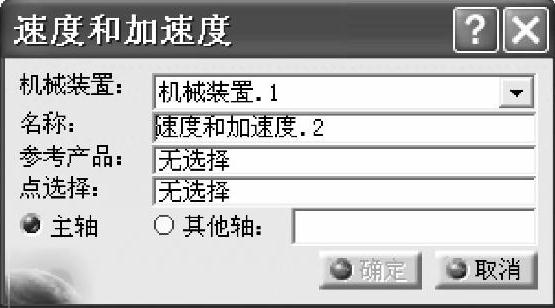

图21-19 【速度和加速度】对话框
图21-20 选择固定轴架零件作为参考产品
图21-21 在图形区椭圆尺零件棱边的顶点
选择【运动模拟-机械装置.1】对话框内的【激活传感器】选项,出现【传感器】对话框,如图21-22所示。单击对话框内的【选择集】选项卡,选择【速度和加速度.1＼线速度】【速度和加速度.1＼线加速度】【速度和加速度.＼角速度】,选择后,3个参数的状态由【否】改为【是】。
单击对话框内的【选项】按钮,出现【图形展示选项】对话框,如图21-23所示。选择【与时间】,即绘制速度、角速度和加速度随时间变化的曲线。单击对话框内的【关闭】按钮关闭对话框。

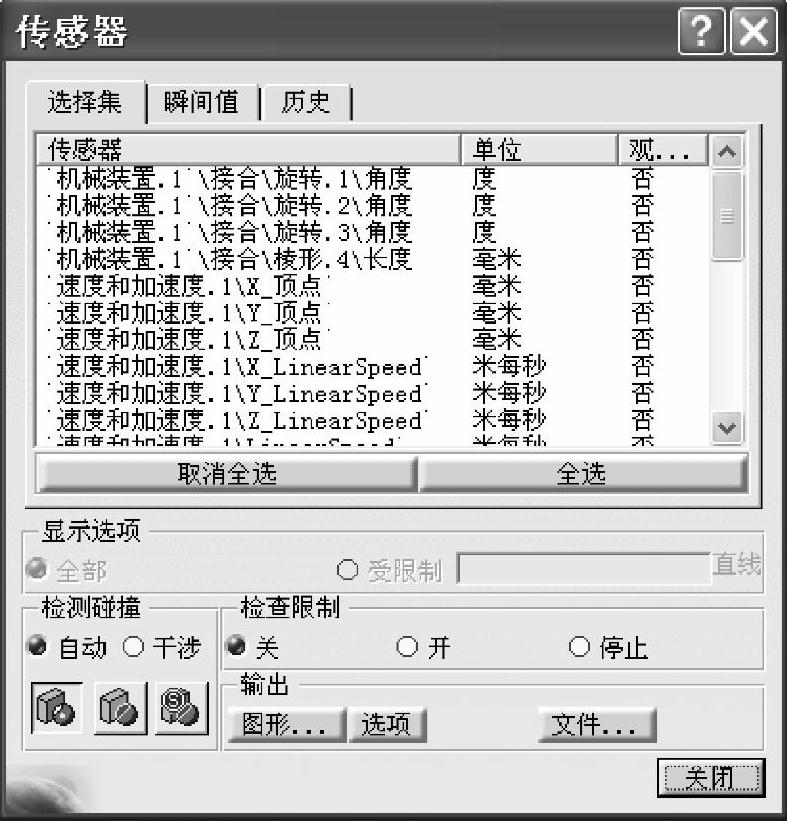

图21-22 【传感器】对话框

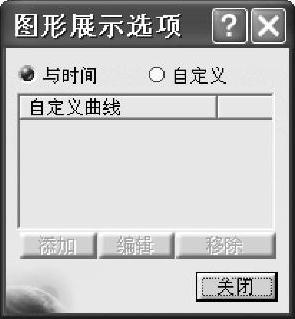

图21-23 【图形展示选项】对话框
在【传感器】对话框内单击【历史】选项卡,同时单击【运动模拟-机械装置.1】对话框内的播放按钮,开始模拟机构运动。在【传感器】对话框内单击【历史】选项卡下显示的内容随模拟进程更新,如图21-24所示。
单击【传感器】对话框内的【图形】按钮,出现【传感器图形展示】曲线框,绘制出速度、角速度和加速度随时间变化的曲线,如图21-25所示单击【传感器】对话框内的【文件】按钮,单击后出现【另存为】对话框,填上文件名,单击对话框内的保存按钮,可以将曲线保存为xls格式的表格。

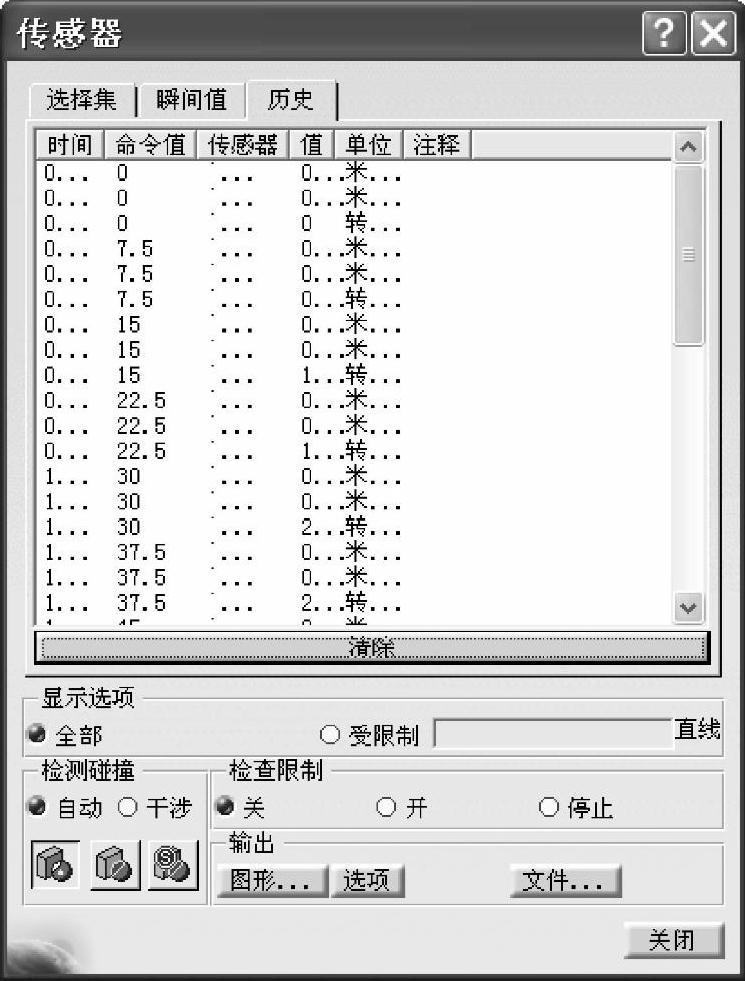

图21-24 【历史】选项卡下显示的内容随模拟进程更新
单击【传感器】对话框内的【选项】按钮,出现【图形展示选项】对话框,如图21-26所示。选择【自定义】,单击对话框内的【添加】按钮,出现【创建曲线】对话框,如图21-27所示。在【横坐标】栏内选择【速度和加速度.1＼Linear Accera-tion】,如图21-27所示；在【纵坐标】栏内选择【速度和加速度.1＼LinearSPeed】,如图21-28所示。即横坐标为所选点的加速度,纵坐标为所选点的线速度。单击对话框内的【确定】按钮,关闭【创建曲线】对话框对话框,回到【传感器】对话框。在【传感器】对话框内单击【历史】选项卡,同时单击【运动模拟-机械装置.1】对话框内的【播放】按钮,开始模拟运动机构。在【传感器】对话框内单击【历史】选项卡下显示的内容随模拟进程更新,如图21-29所示。

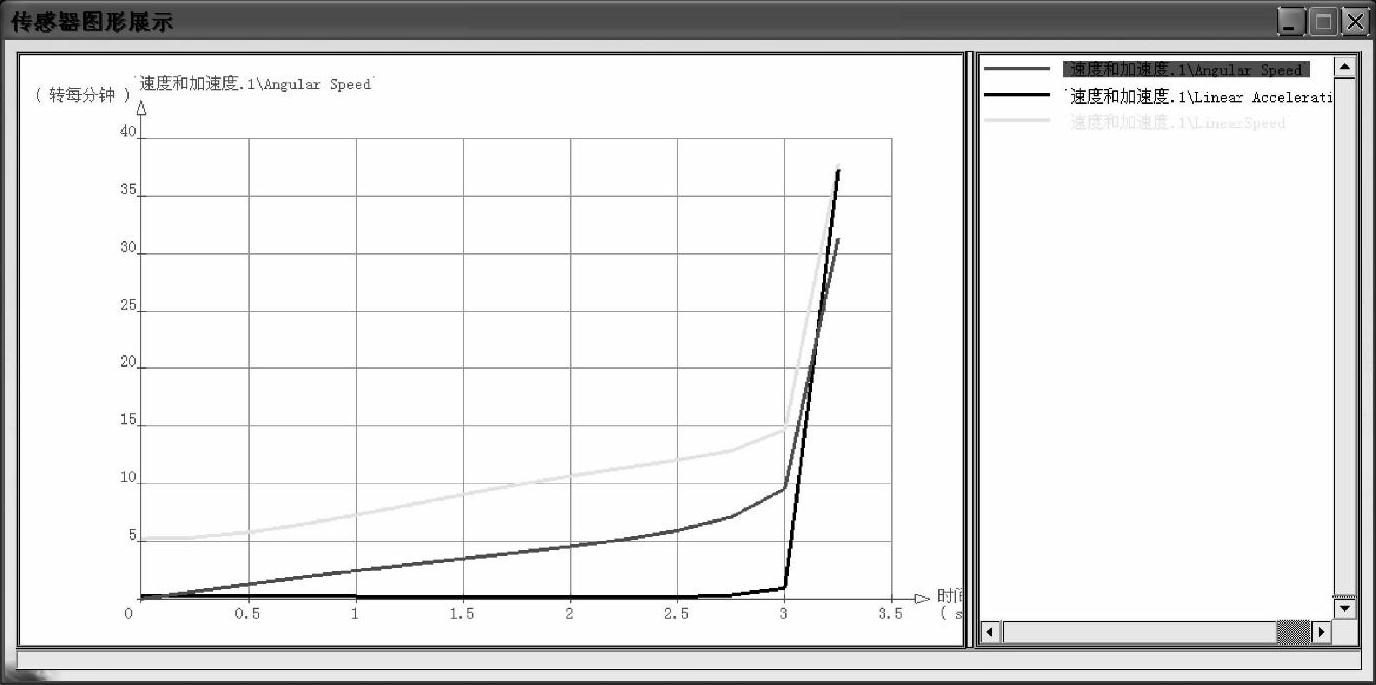

图21-25 速度、角速度和加速度随时间变化的曲线
图21-26 【图形展示选项】对话框

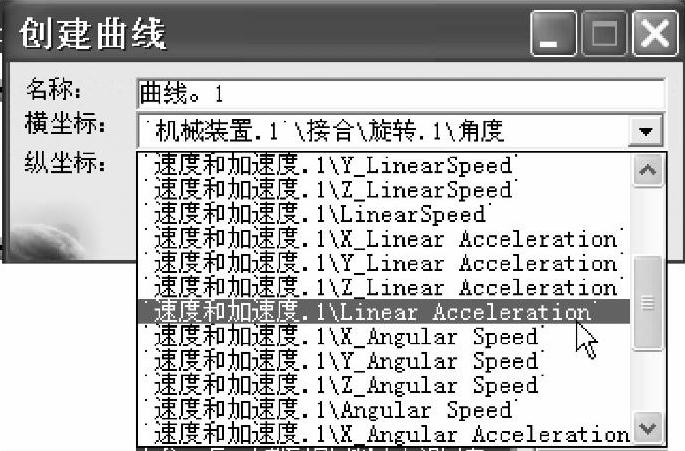

图21-27 【创建曲线】对话框

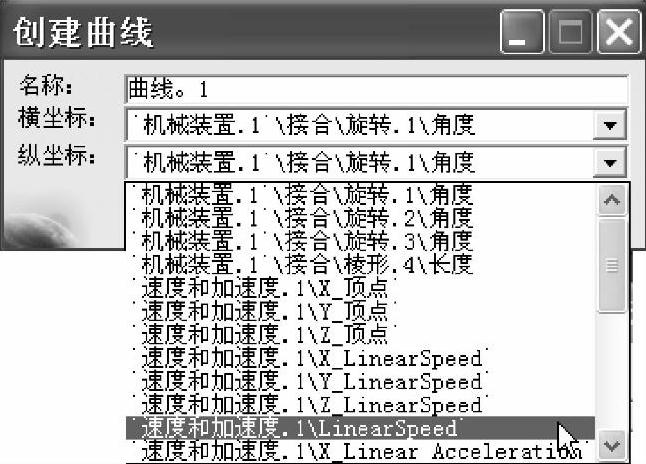

图21-28 纵坐标栏内选择【速度和加速度.1＼LinearSPeed】

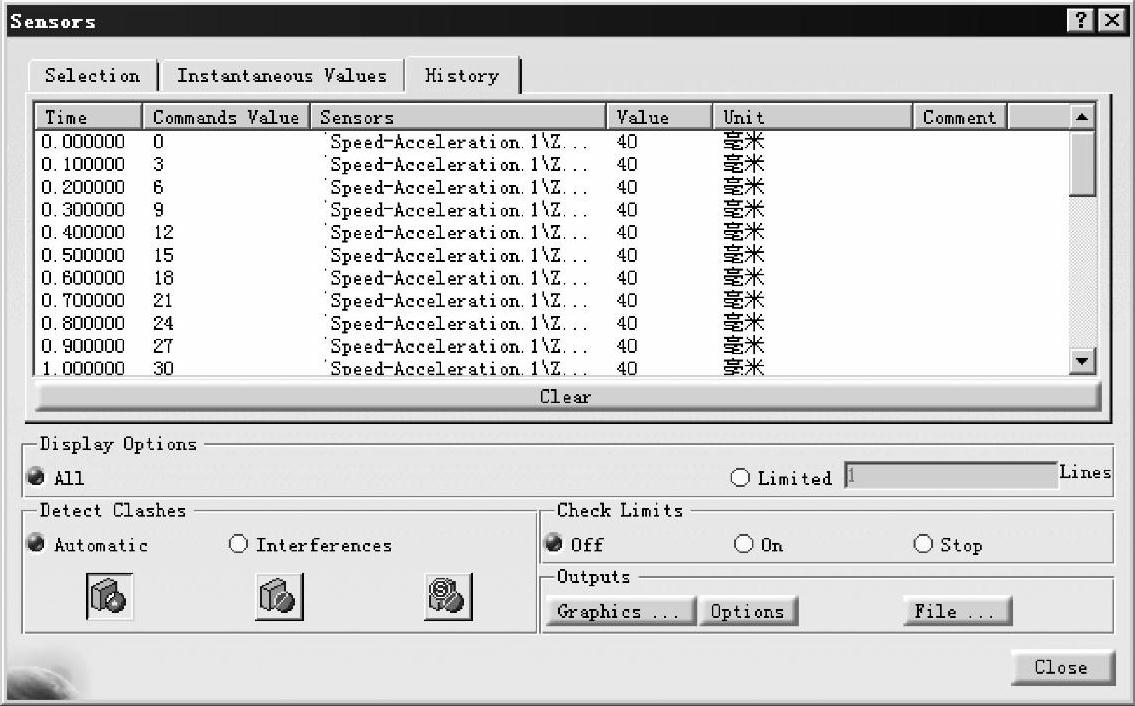

图21-29 History历程制表栏下显示的内容更新

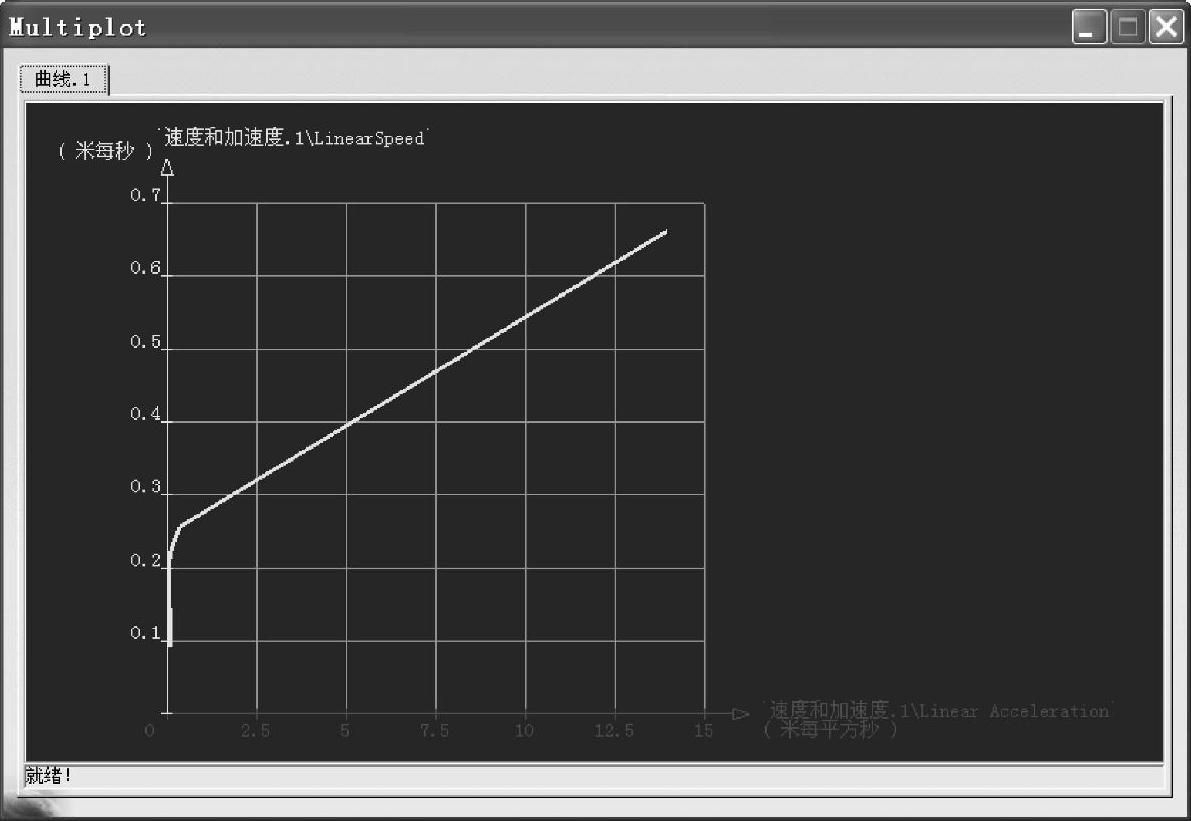

单击【传感器】对话框内的【图形】按钮,出现【MultiPlot】曲线框,绘制出速度和加速度变化关系曲线,如图21-30所示。单击【传感器】对话框内的【文件】按钮,出现【另存为】对话框,填上文件名,单击对话框内的保存按钮,可以将曲线保存为xls格式的表格。
图21-30 速度和加速度变化关系曲线
