（1）进入装配设计工作台装配零件单击CATIA界面上面的【开始】→【机械设计】→【装配设计】,进入【装配设计】工作台。将21.1节的曲柄零件和21.2节的固定轴架零件导入装配工作台内,如图21-8所示。

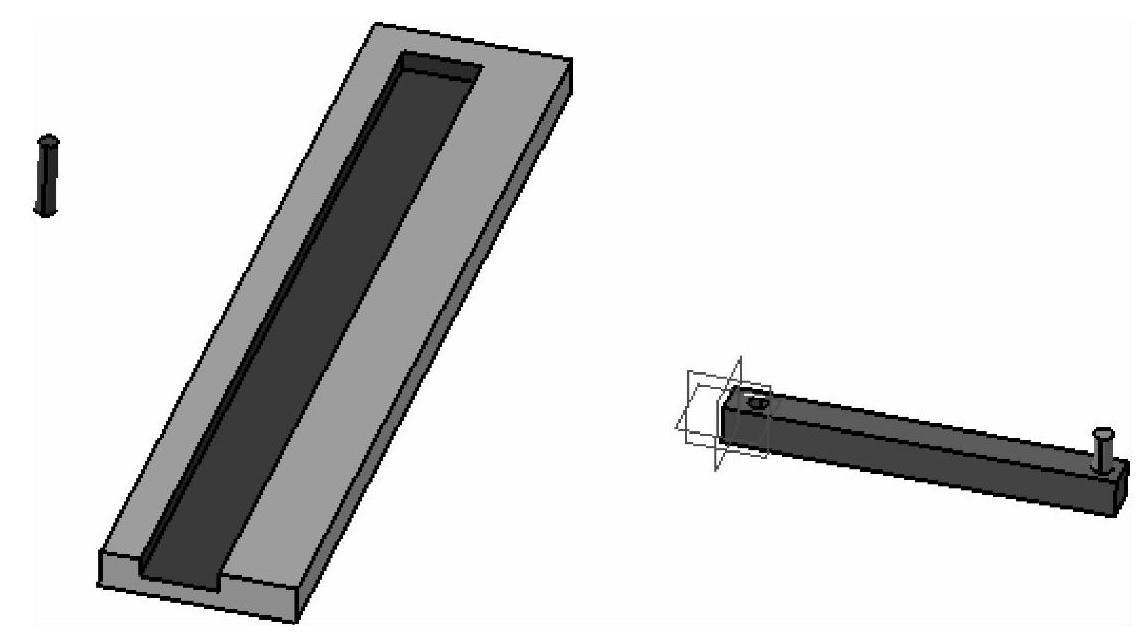

图21-8 导入装配工作台内曲柄零件和固定轴架零件

（2）进入模型运动模拟工作台

操作参见1.3（1）。

（3）生成旋转铰

单击【DMU运动机构】工具栏内的图标,出现【创建接合：旋转】对话框。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的【确定】按钮,生成新的运动机构,同时【创建机械装置】对话框关闭,回到【创建接合：旋转】对话框。

在固定轴架零件中选择轴的中心线；在曲柄零件中选择圆孔的中心线；在固定轴架零件中选择轴的端面；在曲柄零件中选择长方体的上表面。选中对话框内的【驱动角度】,单击对话框内的【确定】按钮,生成旋转铰。零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。

（4）椭圆尺零件导入装配图

单击CATIA界面上面的【开始】→【机械设计】→【装配设计】,进入【装配设计】工作台。

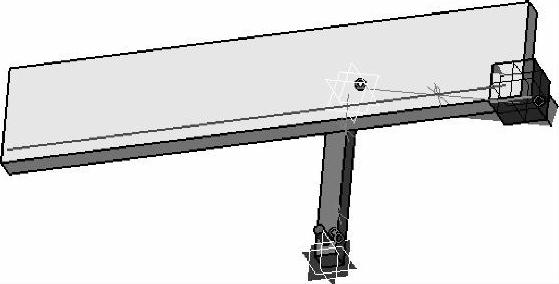

将椭圆尺零件导入装配图中,如图21-9所示。

（5）定义第二个旋转铰

单击CATIA界面上面的【开始】→【数宇化装配】→【DMU运动机构】,进入【模型运动模拟】工作台。

图21-9 导入装配图中的椭圆尺零件

单击【DMU运动机构】工具栏内的图标,出现【创建接合：旋转】对话框。在曲柄零件中选择轴的中心线；在椭圆尺零件中选择圆孔的中心线；在曲柄零件中选择上表面；在椭圆尺零件中选择具有圆孔的表面。单击对话框内的【确定】按钮,生成旋转铰。零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。

（6）滑块零件导入装配图中

单击CATIA界面上面的【开始】→【机械设计】→【装配设计】,进入【装配设计】工作台。

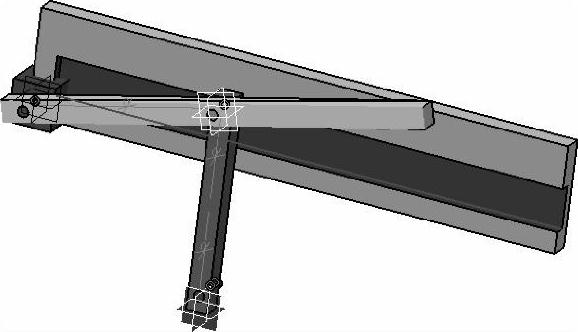

将滑块导入装配图中,如图21-10所示。

（7）定义第三个旋转铰

单击CATIA界面上面的【开始】→【数宇化装配】→【DMU运动机构】,进入【模型运动模拟】工作台。

图21-10 导入装配图中的滑块

单击【DMU运动机构】工具栏内的图标,出现【创建接合：旋转】对话框。在滑块零件中选择轴的中心线；在椭圆尺零件中选择圆孔的中心线；在滑块零件中选择轴所在的长方体上表面；在椭圆尺零件中选择具有圆孔的表面。单击对话框内的【确定】按钮,生成旋转铰。零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。
