(1)进入零件设计工作台
操作参见1.1(1)。
(2)绘制矩形草图
选中左边模型树中【xy平面】。进入【草图编辑器】工作台。单击【轮廓】工具栏内的图标,绘制一个矩形。单击【约束】工具栏内的图标

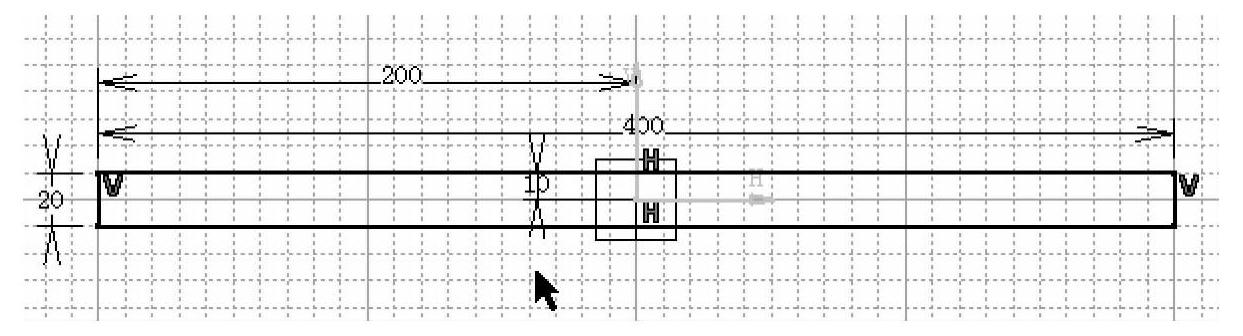

,标注并调整矩形的高为20mm、长为400mm,矩形下面的边到H轴的距离为10mm,矩形垂直边与V轴的距离为200mm,如图21-5所示。退出工作台,重新进入【零件设计】工作台。
图21-5 矩形草图及其尺寸限制
(3)拉伸生成棱柱
单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度10mm。单击【预览】按钮看立体图效果。单击对话框内的【确定】按钮,生成椭圆尺零件。
(4)绘制圆草图
选中长方体的上表面。进入【草图编辑器】工作台。单击【轮廓】工具栏内的图标绘制两个圆草图。单击【约束】工具栏内的图标
,标注并调整圆的直径为10mm,右侧圆心与V轴的距离为180mm,如图21-6所示。退出工作台,重新进入【零件设计】工作台。
图21-6 两个圆草图
(5)对实体开圆孔
单击【基于草图的特征】工具栏内的图标,出现【定义凹槽】对话框。在【类型】栏内选择【尺寸】,在【深度】栏内填10mm,预览形成的槽。单击【确定】按钮,形成圆形孔。
