如何设计固定轴架-详细操作步骤与尺寸要求

【摘要】:进入零件设计工作台操作参见1.1。单击工具栏内的图标,标注并调整圆的直径尺寸为10mm,圆心与V轴的距离为60mm,到H轴的距离为370mm,如图21-2所示。单击按钮,先看一下立体图效果,单击对话框内的按钮,生成曲柄零件的轴零件。图21-2 圆草图及其尺寸限制绘制矩形草图选中左边模型树中。矩形的长为500mm,高为100mm,垂直线到V轴的距离为250mm,矩形下面的边到H轴的距离为250mm,如图21-3所示。图21-4 矩形草图及其尺寸限制对实体开槽单击工具栏内的凹槽图标,出现对话框。

(1)进入零件设计工作台

操作参见1.1(1)。

(2)绘制圆草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台,单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter21-10.jpg绘制圆。单击【约束】工具栏内的图标978-7-111-48722-7-Chapter21-11.jpg,标注并调整圆的直径尺寸为10mm,圆心与V轴的距离为60mm,到H轴的距离为370mm,如图21-2所示。退出工作台,重新进入【零件设计】工作台。

(3)拉伸生成圆柱体

单击【基于草图的特征】工具栏中图标978-7-111-48722-7-Chapter21-12.jpg,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度40mm。单击【预览】按钮,先看一下立体图效果,单击对话框内的【确定】按钮,生成曲柄零件的轴零件。


图21-2 圆草图及其尺寸限制

(4)绘制矩形草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台,单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter21-14.jpg,绘制一个矩形。单击【约束】工具栏内的图标978-7-111-48722-7-Chapter21-15.jpg,标注并调整矩形的形状尺寸。矩形的长为500mm,高为100mm,垂直线到V轴的距离为250mm,矩形下面的边到H轴的距离为250mm,如图21-3所示。

(5)拉伸生成平板

单击【基于草图的特征】工具栏中图标978-7-111-48722-7-Chapter21-16.jpg,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度40mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成平板零件。

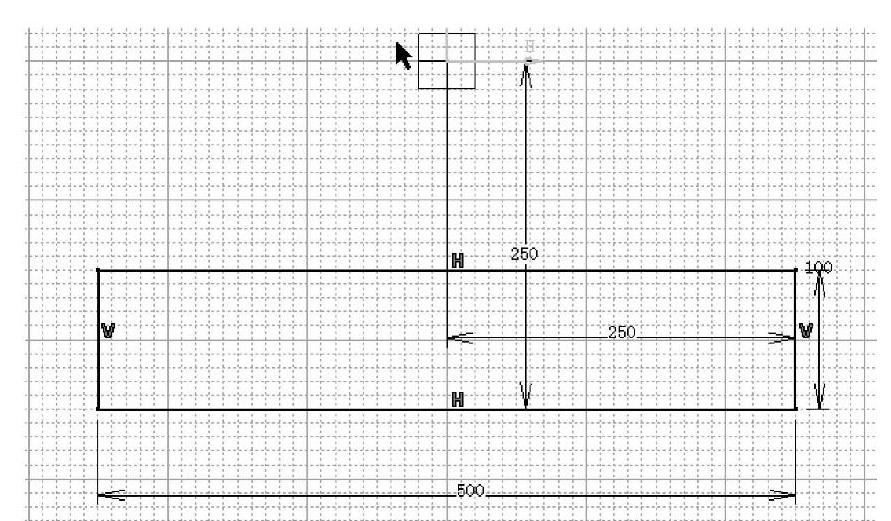

图21-3 矩形草图及其尺寸限制

(6)绘制第二个矩形草图

选中长方体的上表面。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter21-18.jpg,绘制一个矩形。单击【约束】工具栏内的图标978-7-111-48722-7-Chapter21-19.jpg,标注并调整矩形的高为40mm,矩形下面的边到H轴的距离为20mm,如图21-4所示。

退出工作台,重新进入【零件设计】工作台。


图21-4 矩形草图及其尺寸限制

(7)对实体开槽

单击【基于草图的特征】工具栏内的凹槽图标978-7-111-48722-7-Chapter21-21.jpg,出现【定义凹槽】对话框。在【类型】下拉列表框内选择【尺寸】,在【深度】栏内填10mm,预览形成的槽。单击【确定】按钮,形成矩形槽。
