如何在SolidWorks中绘制曲柄？

2023-07-01 理论教育版权反馈

【摘要】：进入零件设计工作台操作参见1.1。绘制矩形和圆草图选中左边模型树中。单击工具栏内的图标,标注并调整圆的直径尺寸为10mm,圆心在V轴上,到H轴的距离为15mm,如图21-1所示。图21-1 矩形和圆草图拉伸生成圆柱体单击工具栏中图标,出现对话框。在区下拉列表框内选择默认的,在栏内填上厚度20mm。单击按钮,先看一下立体图效果。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制矩形和圆草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标,绘制一个矩形。单击【约束】工具栏内的图标,标注并调整矩形的形状尺寸。矩形的长为20mm,高为200mm,垂直线到V轴的距离为10mm,如图21-1所示。

单击【轮廓】工具栏内的图标绘制圆。单击【约束】工具栏内的图标,标注并调整圆的直径尺寸为10mm,圆心在V轴上,到H轴的距离为15mm,如图21-1所示。

退出工作台,重新进入【零件设计】工作台。

（3）拉伸生成带圆孔的实体

单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度10mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成曲柄零件。

（4）绘制圆草图

选中实体的上表面作为参考平面,进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标绘制圆。单击【约束】工具栏内的图标,标注并调整圆的直径尺寸为10mm,圆心在V轴上,到实体上表面棱边的距离为10mm。

退出工作台,重新进入【零件设计】工作台。

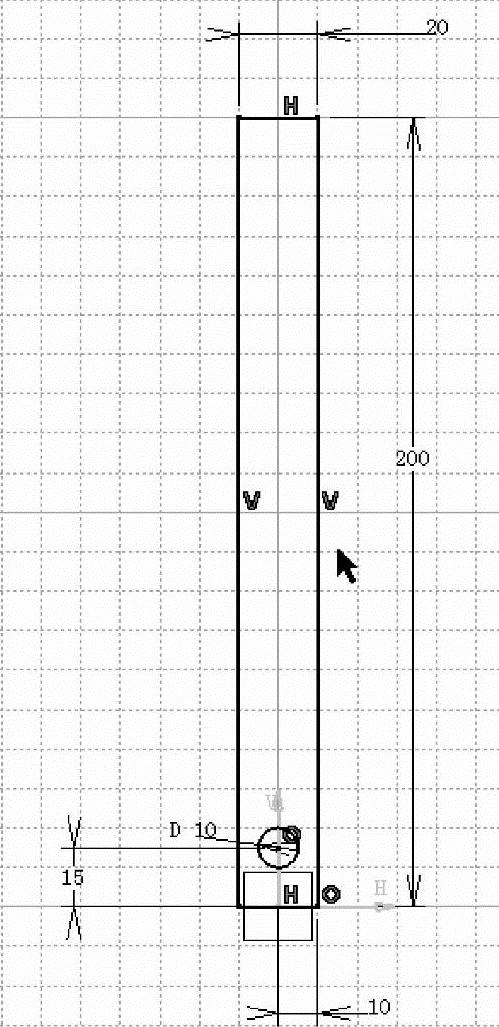

图21-1 矩形和圆草图

（5）拉伸生成圆柱体

单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度20mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成曲柄零件的轴。
