本章使用第19章的定义的文件,对已定义的运动物体,测量其参考点上的速度和加速度。

（1）测量运动物体速度和加速度

单击【DMU运动机构】工具栏内的速度和加速度图标,出现【速度和加速度】对话框,如图20-1所示。单击对话框内的【参考产品】,然后在图形区选择螺栓零件,如图20-2所示。单击对话框内的【点选择】,然后在图形区选择螺母零件上的一个点,如图20-3所示。选择后,对话框内两个栏都相应更新显示,如图20-4所示。

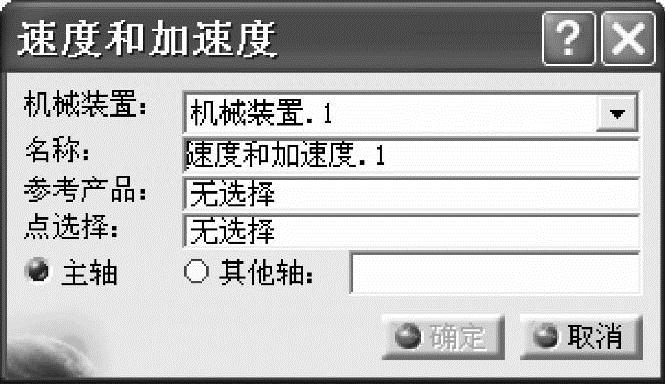

图20-1 【速度和加速度】对话框

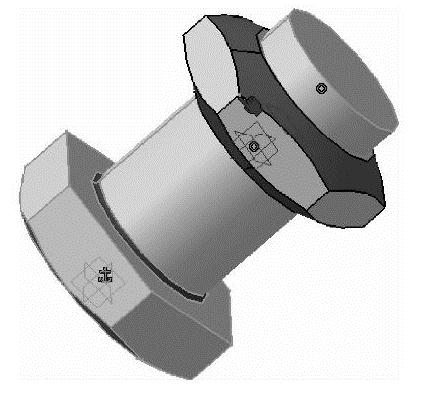

图20-2 选择螺栓零件作为参考产品

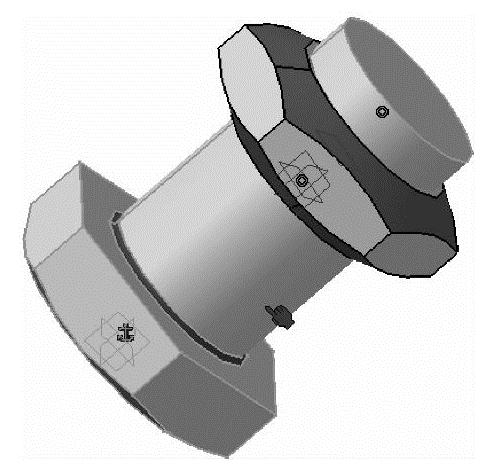

图20-3 选择螺母零件上的一个点

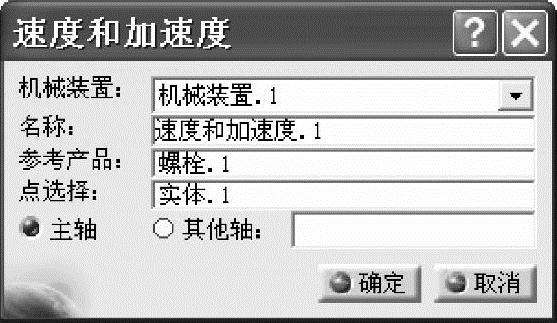

图20-4 【速度和加速度】对话框更新显示

（2）用规则模拟运动关系

单击【DMU运动机构】工具栏内的使用法则曲线模拟图标,出现一个【运动模拟-机械装置.1】对话框,如图20-5所示。单击对话框内时间步后面的按钮,出现【模拟持续时间】对话框。将模拟时间修改为10s,单击对话框内的确定按钮,关闭模拟时间对话框。

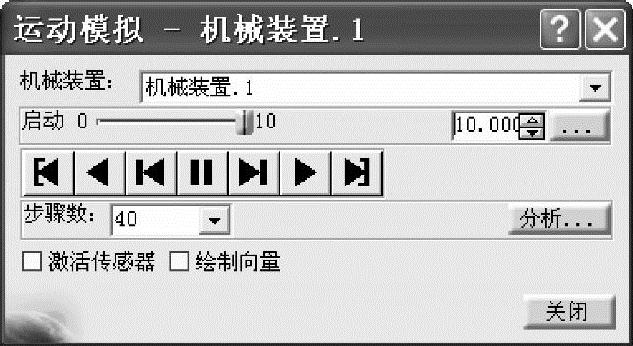

图20-5 【运动模拟-机械装置.1】对话框

选择【运动模拟-机械装置.1】对话框内的【激活传感器】选项,出现【传感器】对话框,如图20-6所示。单击对话框内的【选择集】选项卡,在栏内选择【速度和加速度.1＼线速度】【速度和加速度.1＼角速度】,选择后两个参数的状态由【否】改为【是】。

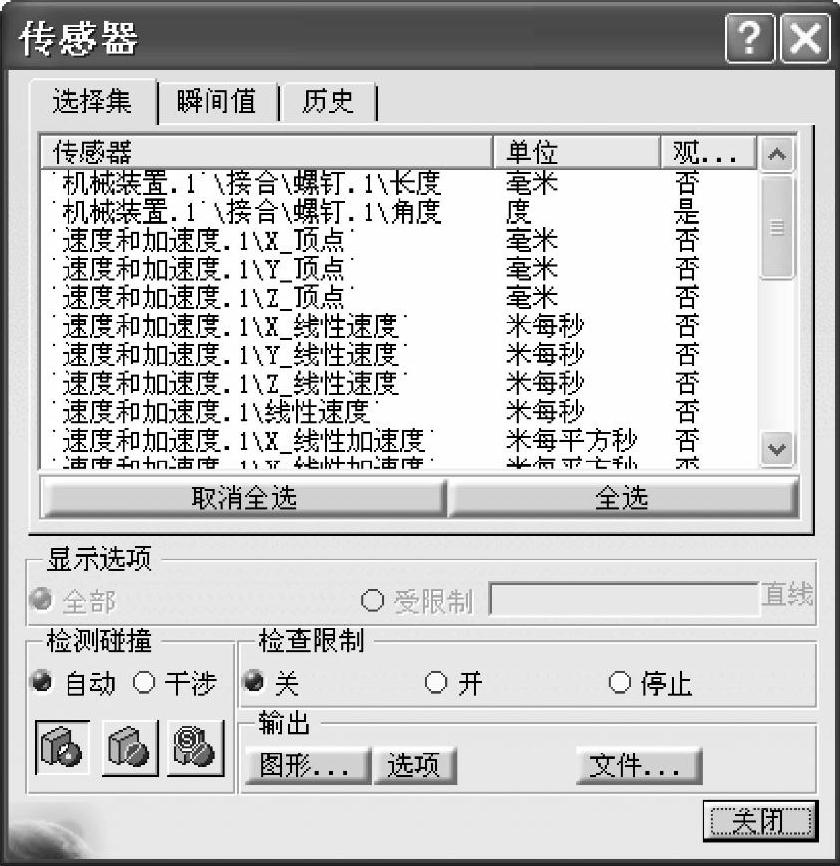

图20-6 【传感器】对话框

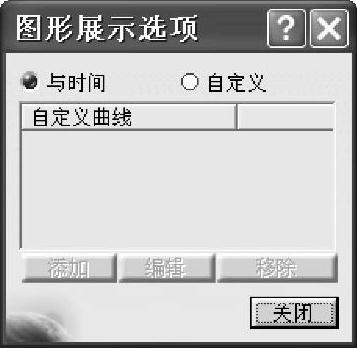

图20-7 【图形展示选项】对话框

单击对话框内的【选项】按钮,出现GraPhicalRe Presentation OPtions代表图形曲线选项对话框,如图20-7所示。选择【与时间】,即绘制速度和加速度随时间变化的曲线,单击对话框内的【关闭】按钮,关闭对话框。

在【传感器】对话框内单击【历史】选项卡,同时单击【运动模拟-机械装置.1】对话框内的播放按钮,开始模拟螺纹铰。在【传感器】对话框内单击【历史】选项卡下显示的内容随模拟进程更新,如图20-8所示。

（3）生成速度或加速度关系曲线

单击【传感器】对话框内的【图形】按钮,出现【传感器图形展示】图形曲线框,绘制出速度和加速度随时间变化的曲线,如图20-9所示。可以将曲线保存为xls格式的表格。单击【传感器】对话框内的【文件】按钮,出现【另存为】对话框,如图20-10所示,填上文件名,单击对话框内的【保存】按钮,曲线被保存。

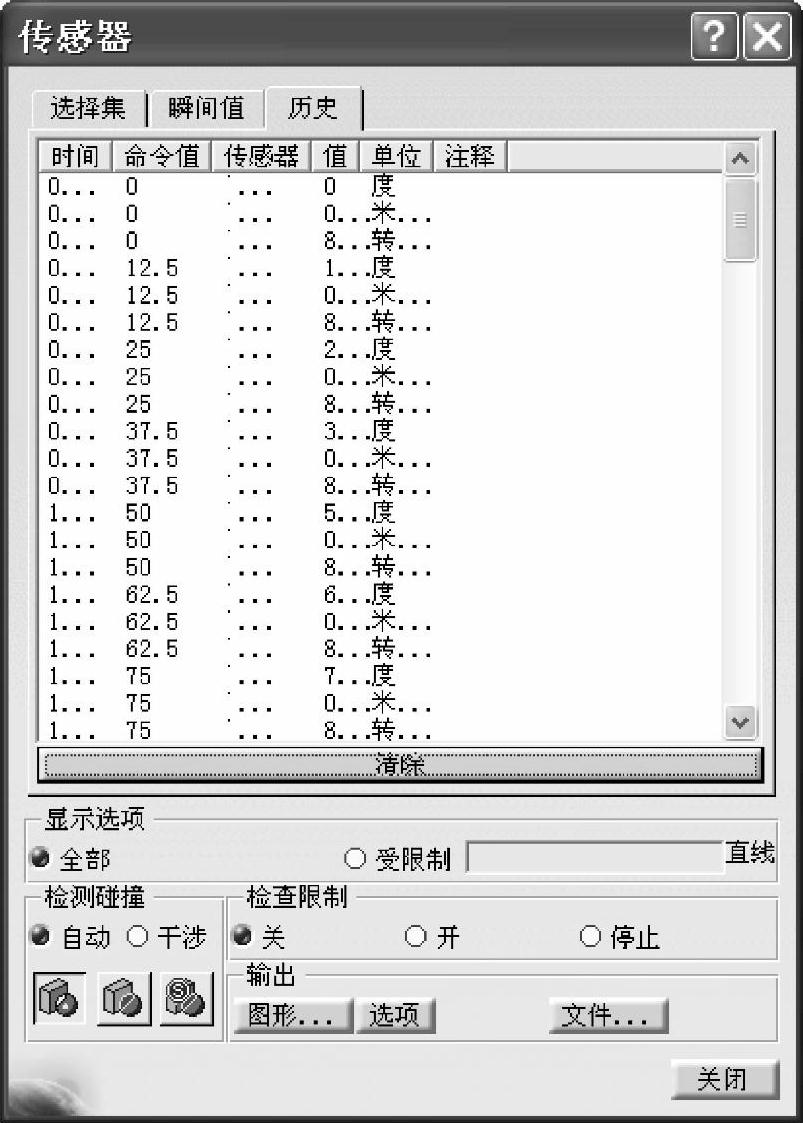

图20-8 【历史】选项卡下显示的内容随模拟进程更新

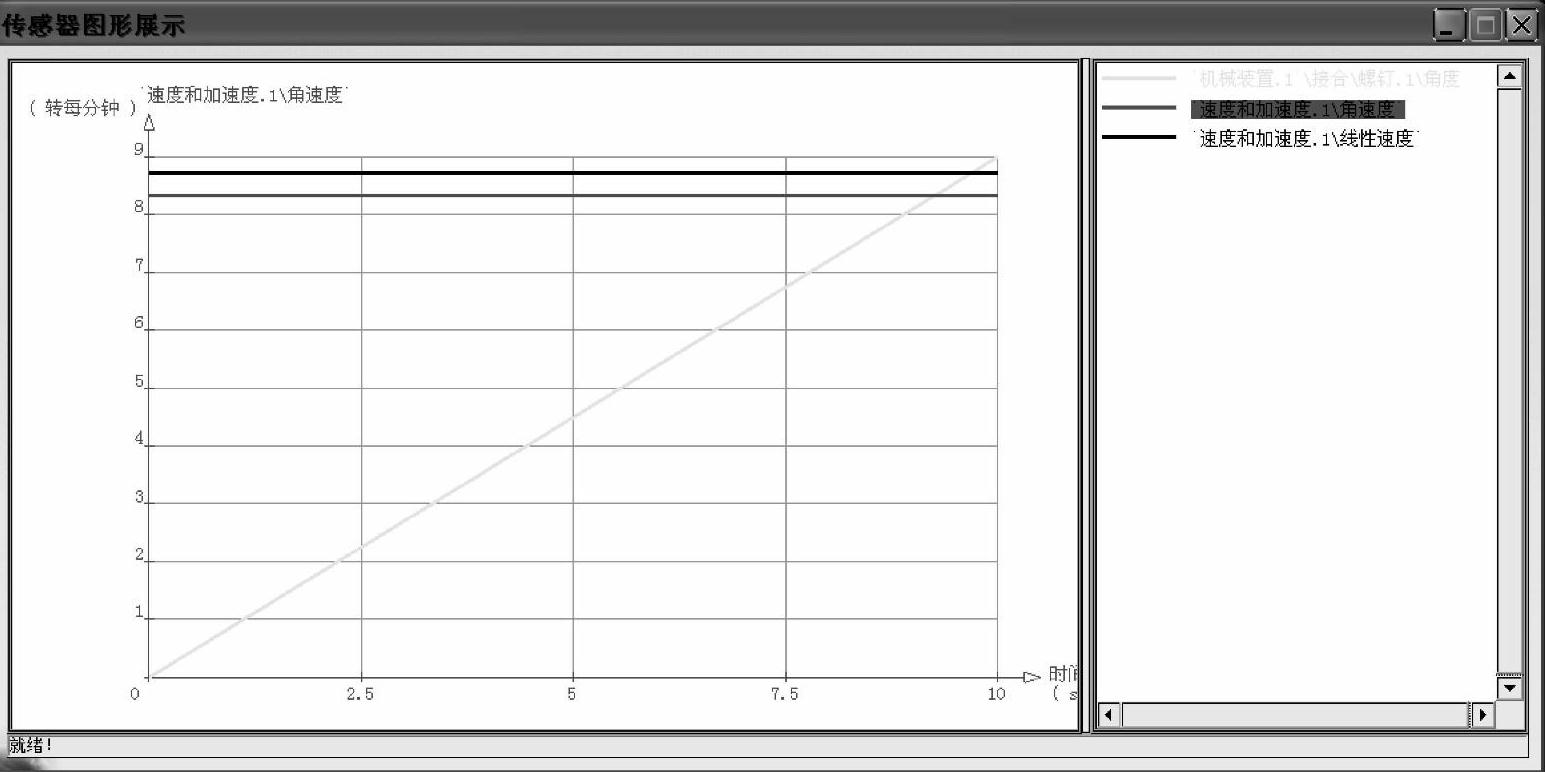

图20-9 速度和加速度随时间变化的曲线

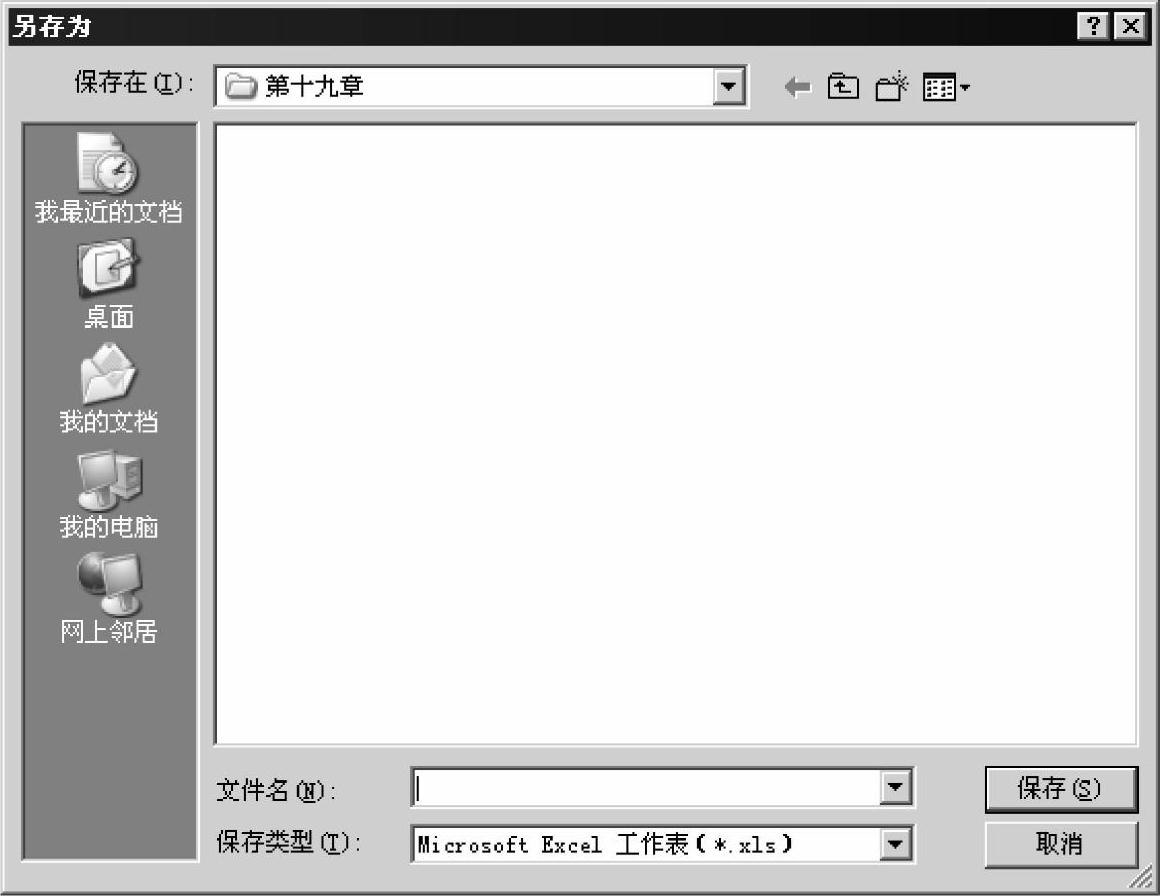

图20-10 【另存为】对话框
